16-13 Diagnosis( 诊断 ) 注 意 真空过滤器 (Vacuum Filter) 的清扫 越是不良， 越会提早出现破坏 真空 (Vacuum Off) 的现象。 如下图所示， 以平均值为基准， 如果 结果值偏布于左侧就更换真空过 滤器。 否则， 电磁阀会受损而最终影响到设备性能 ( 真空过滤器 ： 更换周 期 6 个月 ) 。 <Close> 按钮 关闭对话窗口。
16-13
Diagnosis(
诊断
)
注 意 真空过滤器(Vacuum Filter)的清扫越是不良，越会提早出现破坏
真空(Vacuum Off) 的现象。如下图所示，以平均值为基准，如果
结果值偏布于左侧就更换真空过滤器。
否则，电磁阀会受损而最终影响到设备性能 ( 真空过滤器：更换周
期6 个月)。
<Close> 按钮
关闭对话窗口。
16-15
Diagnosis(
诊断
)
16.6. Tray [F7]
检查与盘式喂料器的通讯。单击此按钮显示如下的对话框。

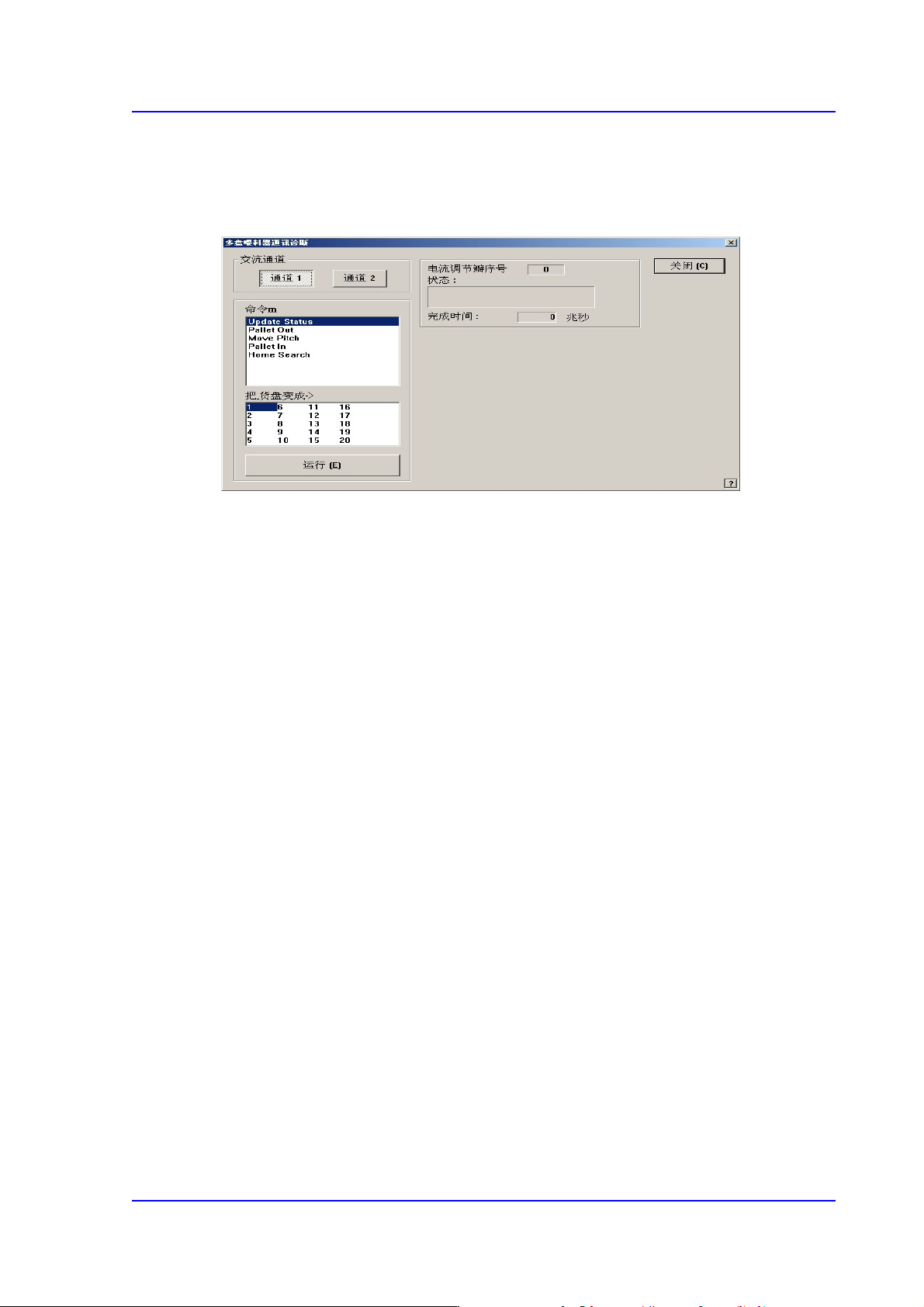

图
16.9 “
诊断
:
多盘喂料器通讯诊断
”
对话框
<通道> 领域
选择与盘式喂料器连接的通讯信道（通道）。
通道 1: 选择RS-232C通讯端口（Port）中的 1号。
通道 2: 选择RS-232C通讯端口（Port）中的 2号。
<指令> 组合框
选择向盘式喂料器传送的命令（指令）。命令的种类如下。
Update Status: 变更状态（状态）。
Palette Out: 把选择的Palette退到Tray Magazine。
Move Pitch: 把选择的Palette为在Tray Magazine的输出口。
Palette In: 把选择的Palette放回到 Tray Magazine。
Home Search: 进行盘式喂料器的Homing。
<把货盘变成> 组合框
选择将要变更的调色板（Palette）的编号。
<运行> 按钮
把选择的命令（指令）传送到盘式喂料器。
<电流调节瓣序号> 静态框
表示当前退出来的Palette的编号。
<状态> 信息框
表示处理完命令（指令）的状态。
