P-0281-004 - 第34页
0712-002 テープフィーダ T APE FEEDER GT -12161B GT -12161B Fig. G-4 サプレッサ部 Suppressor Section 注) Key No.303,312,320,321,329( ○印)は保守品となっております。交換時期について は取扱説明書を参照、もしくは当社サービス員にご相談下さい。 Notice) The Key No. 303 ,312, 320, 321 and 329 …
1004-004
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
G-3
G-3 list-1
201 6301374932 BASE 1 877G--010-201 210A2392
203 6301266091 ASSY,GEAR(MAKITORI) 1 877G--010-203 023E0003
204 6301352305 GEAR(HASUBA) 1 877G--010-204 223E0425
205 6301275055 GEAR(HIRA-1) 1 877G--010-205 223E0381
206 6301351261 GEAR(HIRA-2) 1 877G--010-206 223E0424
207 6301275079 LEVER(KAIJYO) 1 877G--010-207 216S2660
209 6301351254 PIN,LOCATE(SITEN-1) 3 877G--010-209 216E1557
210 4111410000 NUT HEX 3 1 877G--010-210 221F0100
211 6301275093 COVER(MAKITORI-1) 1 877G--010-211 211A8728
212 6301275109 COVER(MAKITORI-2) 1 877G--010-212 211A8729
213 6301276601 SPRING,COMP 1 877G--010-213 222M1329
214 6301609508 ASSY,LEVER(MAKITORI-L) 1 877G--010-214 016S0967
216 6301275147 ROLLER(A) 1 877G--010-216 213C0209
218 6301275161 PIN,GUIDE 1 877G--010-218 216F0888
219 6301275178 SPRING,COMP 1 877G--010-219 222M1321
220 6301266602 PIN,GUIDE(BANE) 1 877G--010-220 216F0885
221 6301267715 MOTOR,DC 1 M91 877G--010-221 4M130018
222 6301105390 BEARING,RADIAL 2 877G--010-222 222D0377
224 6301265988 PIN,LOCATE 2 877G--010-224 216E1485
225 6301266466 PIN,LOCATE 2 877G--010-225 216E1489
227 6301609836 PIN,LOCATE(SITEN-2) 1 877G--010-227 216E1711
228 6300008494 BOLT,HEX-SCT 2 M2.5X6 877G--010-228 221A0104
229 6300007510 BOLT,HEX-SCT 2 M3X8 877G--010-229 221A0006
230 4111255403 SCR PAN 2X4 2 877G--010-230 221E0482
231 4110009304 RING E 2 1 877G--010-231 221K0095
233 4111416606 WASHER SPR 2.5 2 877G--010-233 221H0279
234 4111412806 WASHER SPR 3 2 877G--010-234 221H0281
235 4111415708 WASHER F 2.5X5X0.5 2 877G--010-235 221H0336
236 4111413902 WASHER V 3X7X0.5 2 877G--010-236 221H0312
237 6301261621 SENSOR,PHOTO 1 B03 877G--010-507 23G10088
244 4111406300 SCR PAN 2X8 2 877G--010-034 221E0484
246 4111412509 WASHER SPR 2 2 877G--010-246 221H0276
247 4111315305 WASHER F 2X4.3X0.3 2 877G--010-247 221H0333
251 6301293813 COVER 1 877G--010-051 211A8881
252 6301502052 PLATE 1 877G--010-252 211DC141
GT-12161B
0712-002
テープフィーダ
TAPE FEEDER
GT
-12161B GT-12161B

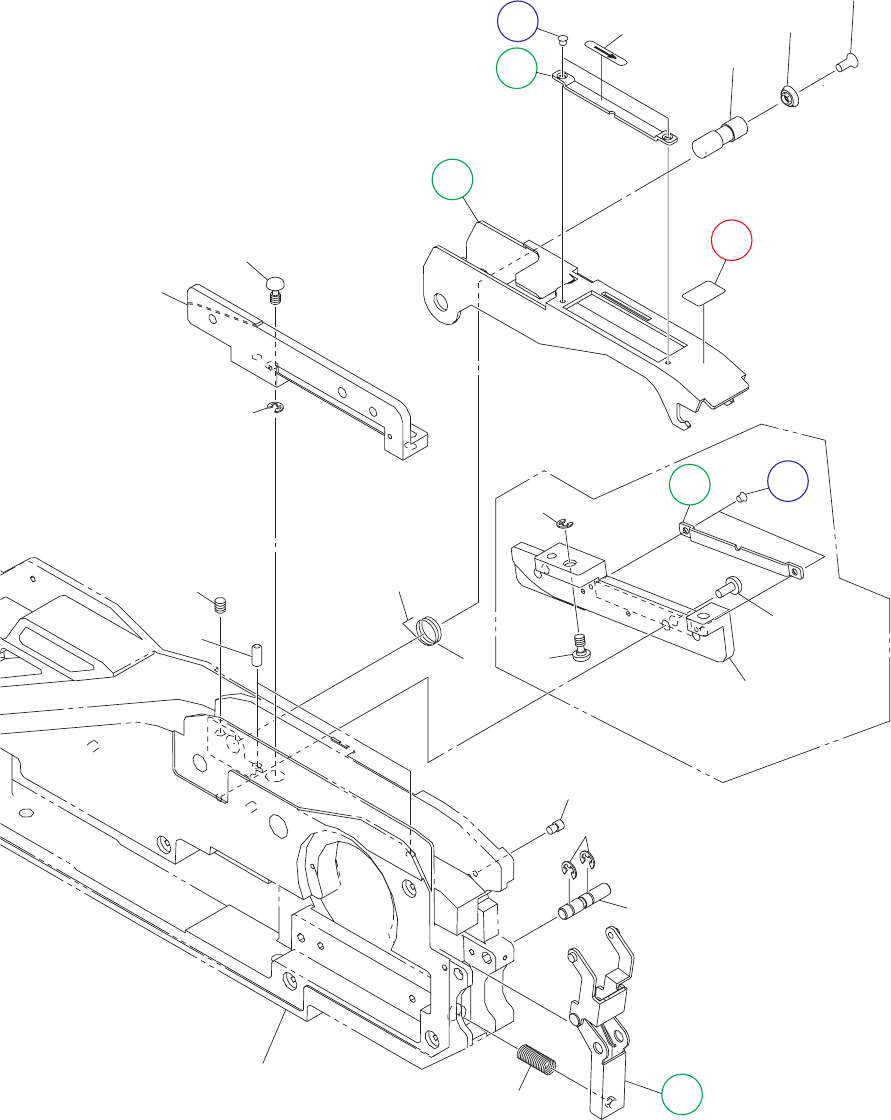

Fig. G-4
サプレッサ部
Suppressor Section
注)
Key No.303,312,320,321,329(○印)は保守品となっております。交換時期について
は取扱説明書を参照、もしくは当社サービス員にご相談下さい。
Notice) The Key No. 303 ,312, 320, 321 and 329 (with a circle) are maintenance components.
For replacement timing, refer to the Instruction Manual or consult our service
personnel
.
321
320
303
316
318
309
324
321
320
316
318
330
330
329
319
313
317
323
314
See Fig.G-1
Key No.1
322
312
307
331
332
333
G-4 illust-1
1004-004
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
G-4
G-4 list-1
303 6301668611 LEVER(SUP) 1 877G--010-303 216S3237
307 6301329185 PIN,GUIDE(SUP) 1 877G--010-307 216F0913
309 6301583266 SPRING,TORSION 1 877G--010-309 222P0201
312 6301275338 ASSY,HOOK(FRONT HOOK) 1 877G--010-312 016J0025
313 6301292786 PIN,HINGE(FRONT) 1 877G--010-313 216D0466
314 6301275406 SPRING,COMP 1 877G--010-314 222M1325
316 6301663500 CHUTE 1 877G--010-316 212B2194
317 6301275437 PIN,LOCATE(CHUTE) 2 877G--010-317 216E1497
318 6301275444 MACHINE SCREW 1 877G--010-318 221D0169
319 6301275451 PIN,LOCATE 1 877G--010-319 216E1498
320 6301662695 PLATE(SUP) 1 877G--010-320 211DD965
321 6301664149 MACHINE SCREW 2 877G--010-321 221D0196
322 4110160203 RING E 2.5 2 877G--010-322 221K0114
323 6300082296 SET SCREW 1 M4X4 SET
877G--010-323 221C0027
324 4110418908 SCR PAN 3X6 1 877G--010-324 221E0497
329 0804000L NAME PLATE 1 877G--010-329 0804000L
330 4110009304 RING E 2 1 877G--010-330 221K0095
331 6301329208 WASHER 1 877G--010-331 221H0230
332 4110335700 SCR FLT 2.5X6 1 877G--010-332 221D0261
333 6301669328 NAME PLATE 1 877G--010-333 6P410560
GT-12161B
