- 32 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-82931 HEAD_PLATE_ ASSY ヘッドプレート組 1 2 401-82878 HE AD_PLATE ヘッドプレート (1) 3 PH-0500122-C0 PARALLEL P IN TYPE B 5X12 平行ピン Ｂ種 ５Ｘ１２ (2) 4 SM-4040601 -SC SCREW M4X0.…
- 31 -

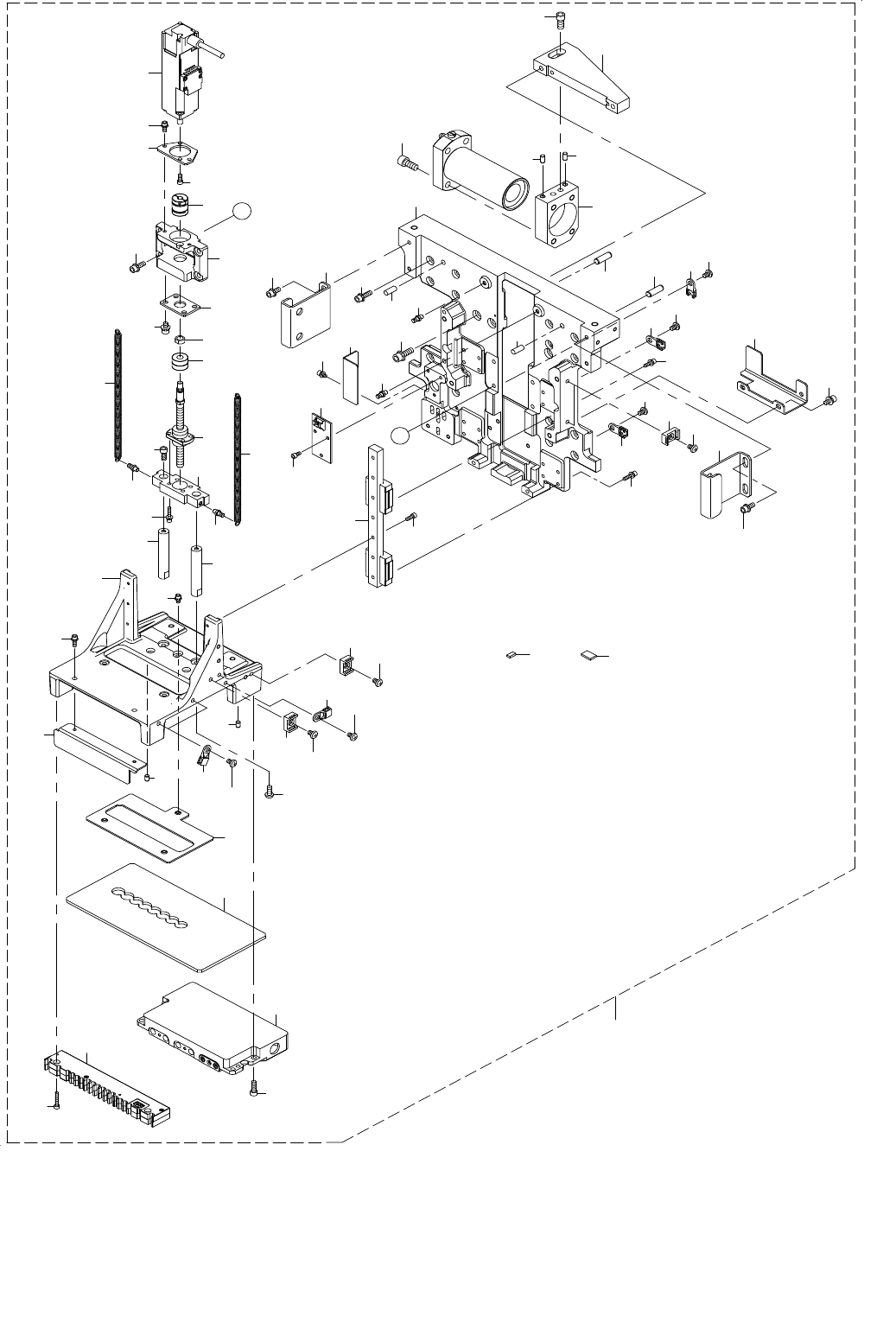

16. HEAD COMPONENTS (2)
ヘッド関係（２）
3
2
8
7
3
5
5
5
4
4
4
6
8
7
10
9
11
13
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
36
36
32
33
33
34
35
36
36
37
38
40
41
41
44
44
45
46
47
48
49
50
50
51
52
53
55
55
54
53
55
54
55
56
57
58
59
60
61
39
A
A
12
1
15
15
42
43
- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-82931 HEAD_PLATE_ASSY
ヘッドプレート組
1
2 401-82878 HEAD_PLATE
ヘッドプレート
(1)
3 PH-0500122-C0 PARALLEL PIN TYPE B 5X12
平行ピン Ｂ種 ５Ｘ１２
(2)
4 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
5 HX-0034400-00 FIXED BASE
束線パーツ
(3)
6 SL-6041492-TN SCREW M4 L=14
座金付き六角穴ボルト Ｍ４ Ｌ＝１４
(16)
7 400-47317 HEAD_HANDLE
ヘッドハンドル
(2)
8 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
9 HX-0029400-00 FIXED BASE
固定ベース
(2)
10 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
11 401-86173 X_NUT_HOLDER_B
ナットホルダＢ
(1)
12 401-86172 X_NUT_HOLDER_A
ナットホルダＡ
(1)
13 PH-0400082-C0 PARALLEL PIN TYPE B 4X8
平行ピン Ｂ種 ４Ｘ８
(2)
14 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
(2)
15 PH-0400122-C0 PARALLEL PIN TYPE B 4X12
平行ピン Ｂ種 ４Ｘ１２
(2)
16 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
(2)
17 SM-6061402-TN SCREW
六角穴ボルト
(4)
18 401-82882 LIMIT_DUMPER_ZA
リミットダンパＺＡ
(2)
19 401-82884 LIMIT_DAMPER_ZA_U
リミットダンパＺＡ＿Ｕ
(2)
20 EZ-4454738-01 BEARING (MTA06-15) ANGULAR
アンギュラ ベアリング （ＭＴＡ０６−１５）
(1)
21 EZ-4463629-01 NUT (Z) BEARING
ベアリング ナット （Ｚ）
(1)
22 EZ-4454740-01 SCREW (BLK0606S-3G1) BALL
ボ−ルねじ （ＢＬＫ０６０６Ｓ−３Ｇ１）
(1)
23 401-82918 ANGULAR_PLATE_D6
アンギュラプレートＤ６
(1)
24 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
25 EZ-1855264-11 SERVO MOTOR
サ−ボ モ−タ （ＨＧ−ＡＫ０３３６）
(1)
26 401-82919 ZA_MOTOR_FRANGE
ＺＡモータフランジ
(1)
27 SM-6030802-TN SCREW
六角穴ボルト
(2)
28 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
29 401-82914 ZA_MOTOR_BRACKET
ＺＡモータブラケット
(1)
30 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
31 EZ-4454741-01 COUPLING (SFC-010SA2-5B-5B)
カップリング （ＳＦＣ−０１０ＳＡ２−５Ｂ−５Ｂ）
(1)
32 401-82921 LNC_LINK_D6
ＬＮＣリンクＤ６
(1)
33 401-82920 LNC_SHAFT
ＬＮＣシャフト
(2)
34 SM-6041002-TN SCREW
六角穴ボルト
(2)
35 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
36 401-82922 SPRING_STUD
スプリングスタッド
(4)
37 401-82923 LM_GUIDE(ML12)
ＬＭガイド（ＭＬ１２）
(2)
38 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(8)
39 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(8)
40 401-82924 LNC_SLIDE_BRACKET
ＬＮＣスライドブラケット
(1)
41 PH-0400062-C0 PARALLEL PIN TYPE B 4X6
平行ピン Ｂ種 ４Ｘ６
(2)
42 SM-6030802-TN SCREW
六角穴ボルト
(6)
43 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(2)
44 401-82925 LNC_UP_SPRING1
ＬＮＣアップスプリング１
(2)
45 401-82926 DIFFUSER_BR
ディフューザブラケット
(1)
46 401-82927 LNC120_DIFFUSER
ＬＮＣ１２０ディフューザ
(1)
47 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(3)
48 401-82928 DISTURBANCE_COVER
ディスターバンスカバー
(1)
49 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(2)
50 401-82791 LNC120-8
ＬＮＣ１２０−８
(1)
51 SM-6031602-TN SCREW M3 L=16
六角穴ボルト Ｍ３ Ｌ＝１６
(2)
52 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
(4)
53 HX-0029400-00 FIXED BASE
固定ベース
(3)
54 HX-0034400-00 FIXED BASE
束線パーツ
(3)
55 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(6)
56 401-82883 X_LIMIT_SENSOR_DOG
Ｘリミットセンサドグ
(1)
57 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
58 401-28883 THERMAL SENSOR PCB ASM
サーマルセンサ基板組
(1)
59 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(3)
60 401-82930 THERMAL_SENSOR_COVER
サーマルセンサーカバー
(1)
61 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
- 33 -

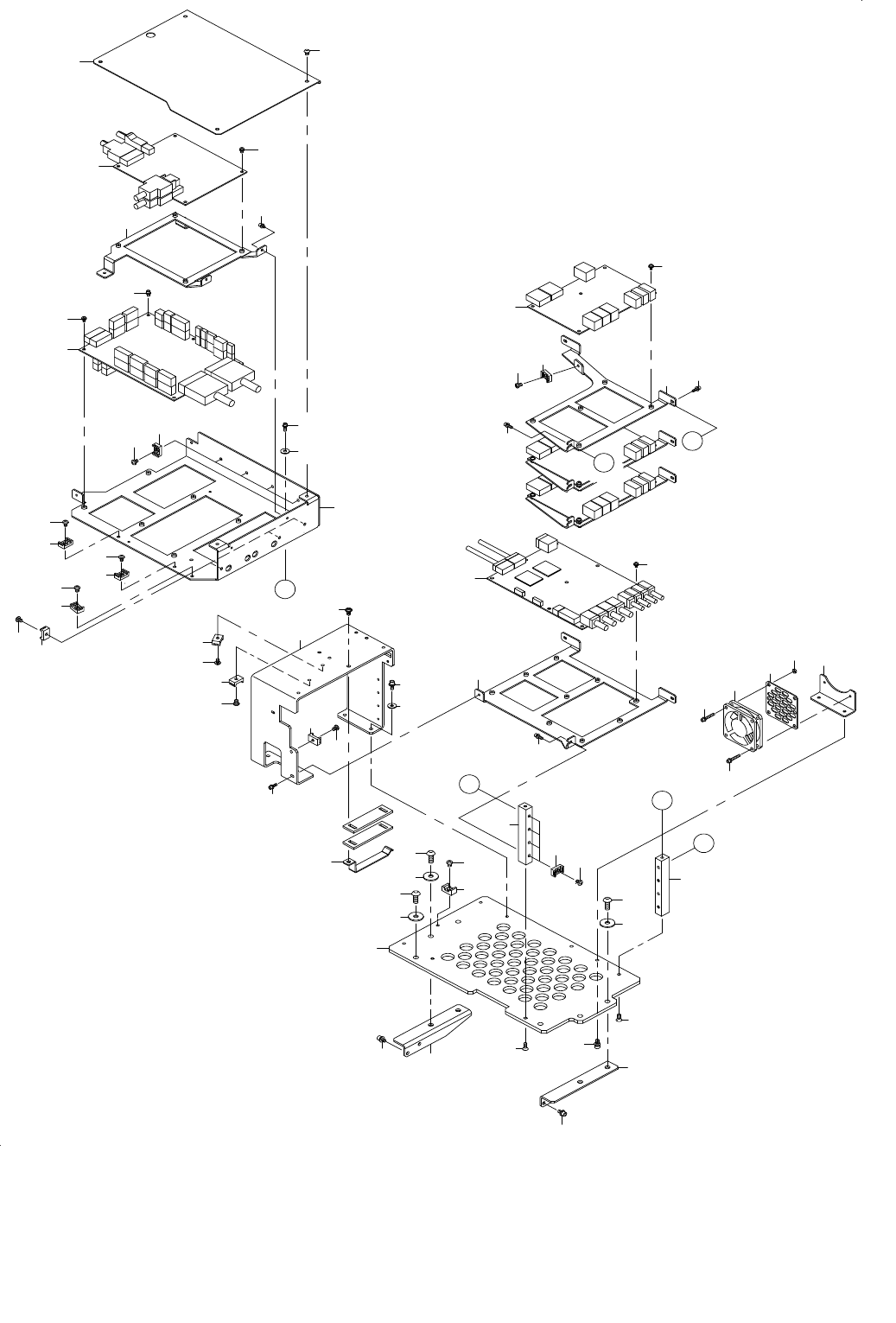

17. HEAD RELATED COMPONENTS
ヘッド周り関係
3
2
1
3
2
3
2
4
5
6
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
21
20
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
42
43
42
43
42
43
42
43
43
42
42
43
42
43
43
42
44
45
A
A
B
B
C
C
8
