6 Extensões da estação Manual de Operação E by SIPLACE 6.4 Porta-bandeja manual E A partir da versão de software SC 712 .1 Edição 05/2019 294 6.4 Porta-bandeja manual E Nº Artigo 03113 327Sxx Somente port a-ba ndeja manu…
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.3 SIPLACE JTF-MW
293
Placa de aviso de alerta Peso elevado
Quantidade por SIPLACE JTF-MW: 1
6
6
6
Peso elevado!
Devido ao peso elevado do SIPLACE JTF-MW (
~ 60 kg) podem ocor-
rer ferimentos, quando o módulo não é manuseado corretamente.
Não suspenda ou carregue o módulo sozinho.
Utilize dispositivos e técnicas de elevação adequadas para remo-
ver ou substituir o módulo.
Solicite ajuda de uma segunda pessoa.
6 Extensões da estação Manual de Operação E by SIPLACE
6.4 Porta-bandeja manual E A partir da versão de software SC 712.1 Edição 05/2019
294
6.4 Porta-bandeja manual E
Nº Artigo 03113327Sxx Somente porta-bandeja manual manual velocidade E
Nº Artigo 03113012Sxx Somente porta-bandeja manual manual E Flex
Nº Artigo 03126454Sxx Somente porta-bandeja manual manual E kit de acessórios Flex
6

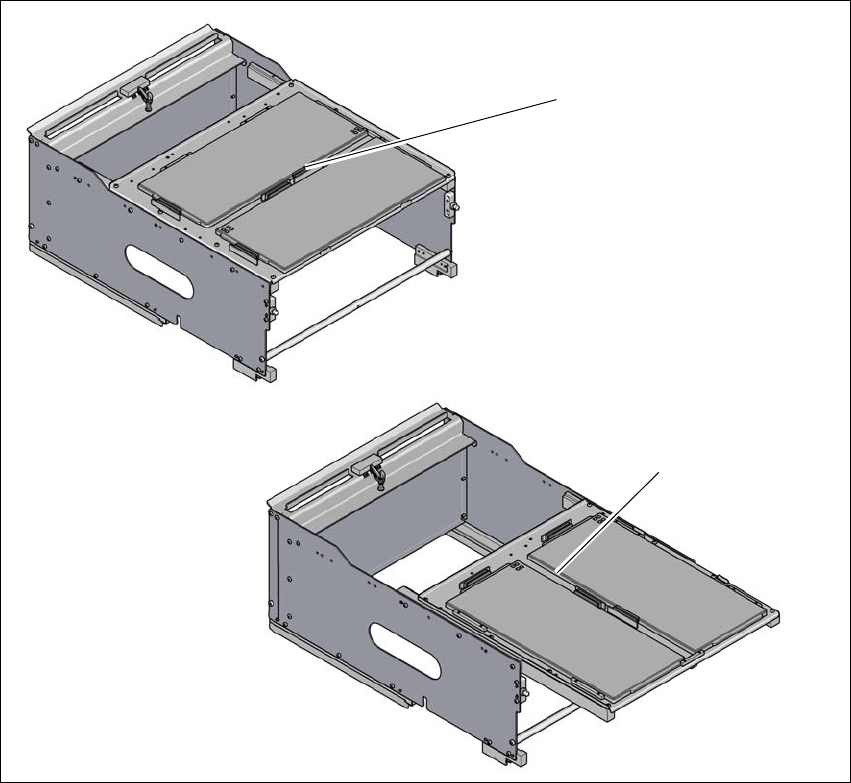

Fig. 6.4 - 1 Porta-bandeja manual E
(1) Porta-bandeja manual E Speed
(2) Porta-bandeja manual E Flex
O porta-bandeja manual 2 da E by SIPLACE é utilizado para oferecer um suporte de bandeja para
2x bandejas JEDEC padrão ao mesmo tempo. Com auxílio do porta-bandeja manual pode-se dis-
ponibilizar componentes rapidamente em qualquer bandeja JEDEC.
(1)
(2)
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.4 Porta-bandeja manual E
295
Quando o porta-bandeja manual não está presente, você pode utilizar todas as 60 trilhas de
transporte na mesa de troca E by SIPLACE ou na mesa fixa. Na estação de montagem unilateral
E by SIPLACE, em lugar da mesa de troca/mesa fixa existe uma placa (Arbitray Plate E) para
possibilitar uma configuração de suporte de bandeja manual.
I
6.4.1 Dados técnicos
6
CUIDADO
Evitar colisões
Quando da entrada e saída de uma mesa de troca, o porta-bandeja manual não pode es-
tar presente, caso contrário ocorrem colisões com o canal condutor de fita vazia e o tro-
cador de bocais.
O porta-bandeja manual pode estar colocado na mesa somente quando a mesa está
recolhida.
Antes da saída da mesa o porta-bandeja manual deve ser removido da mesa.
Ocupação do compartimento na mesa de troca/mesa fixa
Porta-bandeja manual E Speed
Porta-bandeja manual E Flex
1 até 32
*a
1 até 29
*b
*)a As trilhas 33-60 estão disponíveis para a atracação do SIPLACE SmartFeeder E
*)b As trilhas 30-60 estão disponíveis para a atracação do SIPLACE SmartFeeder E
Configuração na estação de montagem
E by SIPLACE Compartimento 2
Leque de cabeçotes de montagem SIPLACE TH, PP, CP14/12/6
Máx. carregador Waffle-Pack inclusive componente
Com SIPLACE TH / SIPLACE PP 25 mm
