Manual de Operação E by SIPLACE 3 Dados técnicos e módulos A partir da versão de software SC 712.1 Edição 05/2019 3.3 Dimen sões e peso 107 3.3.2 Dimensões 3.3.2.1 Dimensões E by SIPLACE bilateral 3 Fig. 3.3 - 1 Dimensõe…
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.3 Dimensões e peso A partir da versão de software SC 712.1 Edição 05/2019
106
3.3 Dimensões e peso
3.3.1 Dados técnicos - dimensões e peso
3
Comprimento da estação de montagem
E by SIPLACE
E by SIPLACE com LBO1200
1500 mm
1910 mm
Largura da estação de montagem
E by SIPLACE 1666 mm
Altura da estação de montagem
com lâmpada de sinalização
com tampas de proteção abertas
(com altura de transporte de PCI 900 mm)
(com altura de transporte de PCI 930 mm)
(com altura de transporte de PCI 950 mm)
máx. 1760 mm
1750 mm
1780 mm
1800 mm
Distância livre da estação de montagem sobre o piso
(com altura de transporte de PCI 900 mm)
(com altura de transporte de PCI 930 mm)
(com altura de transporte de PCI 950 mm)
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
Peso E by SIPLACE
Unilateral
Bilateral
1850 kg
2050 kg
Peso da mesa de componentes
Mesa de troca 60
Mesa de troca 60 (totalmente configurada)
Mesa fixa 60
Mesa fixa 60 (totalmente configurada)
88 kg
138 kg
53 kg
104 kg
Superfície de apoio para E by SIPLACE
Unilateral com 1 x mesa de troca 60
Bilateral com 2 x mesa de troca 60
2.835 m²
3.338 m²
Resistência do piso
Resistência vertical do piso mínima
Resistência vertical do piso recomendada
0,5E8 N/m
≥ 1,5E8 N/m
Para o cálculo da carga sobre a superfície foi considerado um espaço de trabalho adicional de
0,5 m em cada lado da máquina.
Carga superficial para E by SIPLACE
Unilateral
Bilateral
5,02 kN/m²
5,04 kN/m²
Número de pés da máquina 4
Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.3 Dimensões e peso
107
3.3.2 Dimensões
3.3.2.1 Dimensões E by SIPLACE bilateral
3

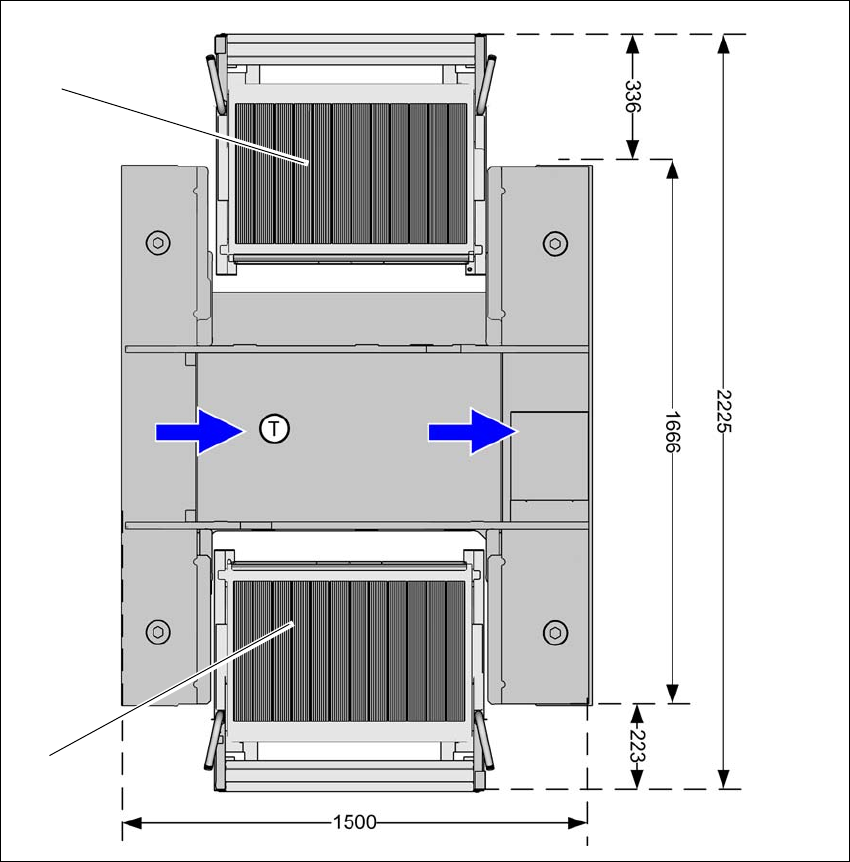

Fig. 3.3 - 1 Dimensões E by SIPLACE bilateral com 2 mesas de troca
(1) Compartimento 1 com mesa de troca
(2) Compartimento 2 com mesa de troca
1
(2)
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.3 Dimensões e peso A partir da versão de software SC 712.1 Edição 05/2019
108
3

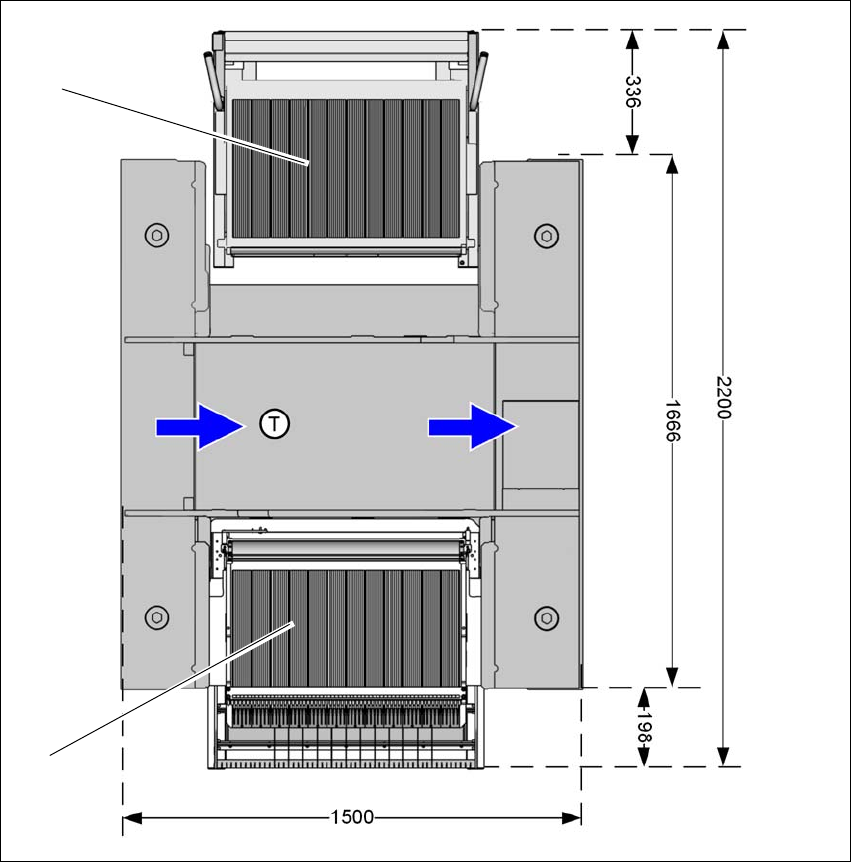

Fig. 3.3 - 2 Dimensões E by SIPLACE bilateral com mesa fixa/de troca
(1) Compartimento 1 com mesa fixa
(2) Compartimento 2 com mesa de troca
1
(2)
