Manual de Operação E by SIPLACE 3 Dados técnicos e módulos A partir da versão de software SC 712.1 Edição 05/2019 3.3 Dimen sões e peso 111 3 Fig. 3.3 - 5 Dimensões E by SIPLACE unilateral com mesa fixa
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.3 Dimensões e peso A partir da versão de software SC 712.1 Edição 05/2019
110
3.3.2.2 Dimensões E by SIPLACE unilateral
3

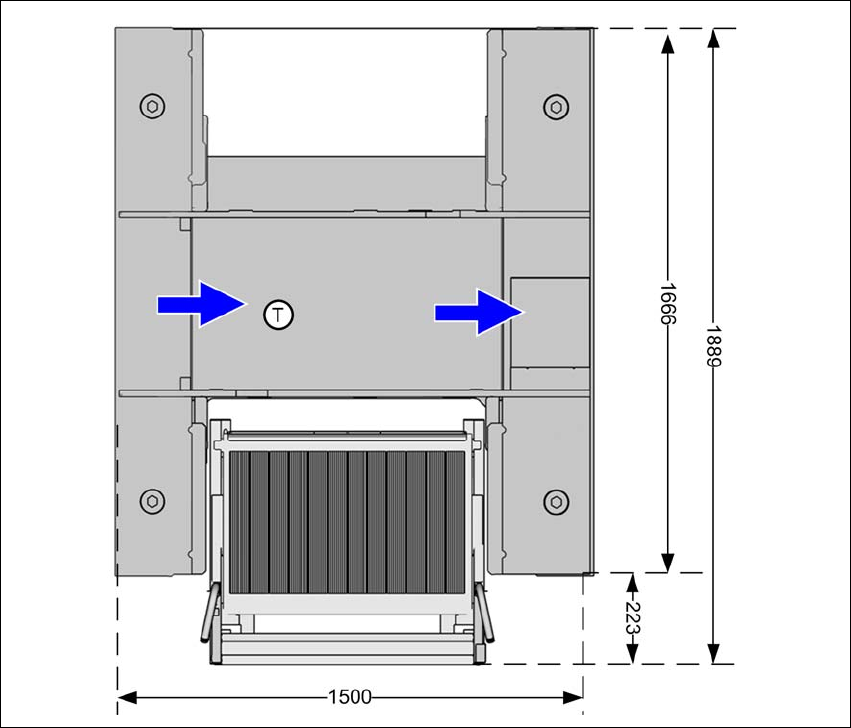

Fig. 3.3 - 4 Dimensões E by SIPLACE unilateral com mesa de troca
Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.3 Dimensões e peso
111
3

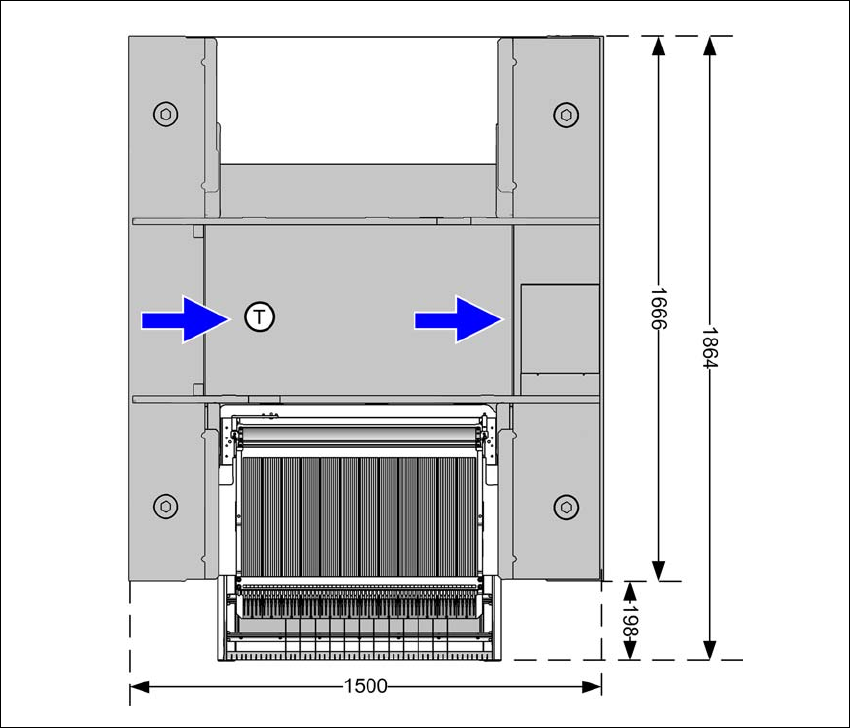

Fig. 3.3 - 5 Dimensões E by SIPLACE unilateral com mesa fixa
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.3 Dimensões e peso A partir da versão de software SC 712.1 Edição 05/2019
112
3.3.3 Altura da tampa de proteção aberta
3

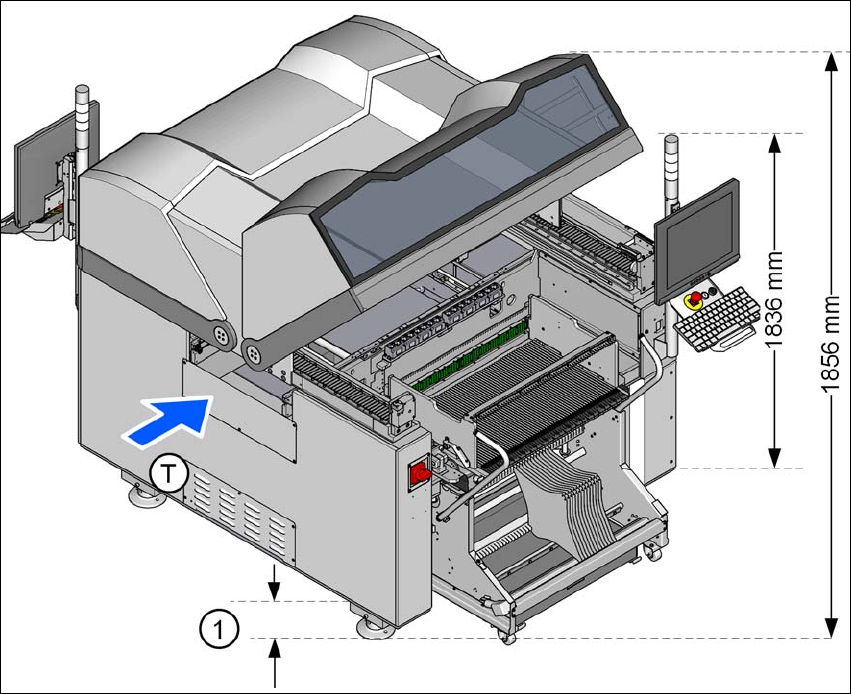

Fig. 3.3 - 6 Altura da tampa de proteção aberta - dimensões em milímetros
As dimensões indicadas referem-se a uma altura de transporte de PCI máx. de 950 mm.
(1) A altura varia conforme a altura ajustada do transporte de PCI
– para altura de transporte PCI 900 mm = 137 mm ± 15 mm: 1806 mm
– para altura de transporte 930 mm = 167 mm ± 15 mm: 1836 mm
– para altura de transporte 950 mm = 187 mm ± 15 mm: 1856 mm
