3 Dados técnicos e módulos Manua l de Operação E by SIPLACE 3.3 Dimensões e peso A partir da versão de software SC 712.1 Edição 05/2019 114 3.3.5 Centro de gravidade 3.3.5.1 Centro de gravidade da máquina 3 Fig. 3.3 - 8 …
Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.3 Dimensões e peso
113
3.3.4 Espaço para manobra da mesa de troca
3

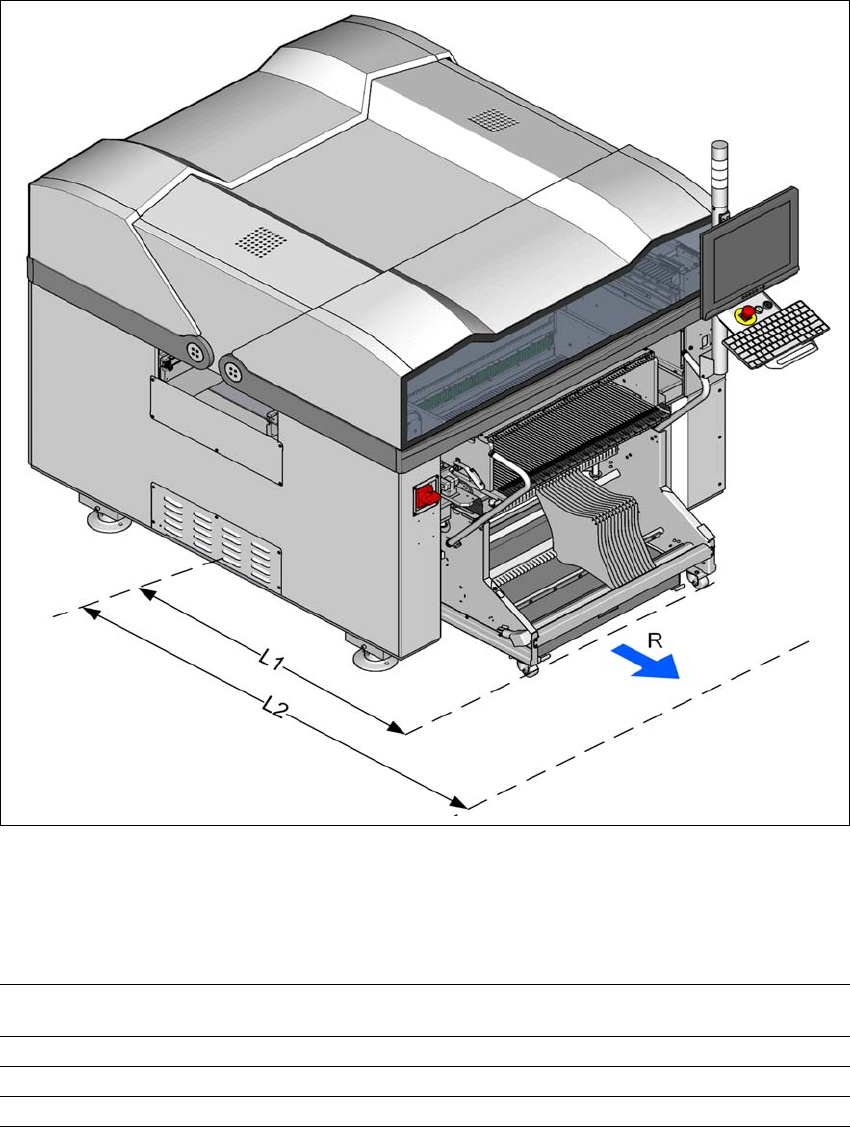

Fig. 3.3 - 7 Espaço para manobra da mesa de troca em estações de montagem E by SIPLACE
O raio de manobra "R" para a mesa de troca em estações de montagem E by SIPLACE é:
3
3
Compartimento 1 /
compartimento 2
Raio de manobra R 700 mm
Distância L1: Centro da máquina na borda externa da mesa de troca 1205 mm
Distância L2: Centro da máquina até a parede 1905 mm
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.3 Dimensões e peso A partir da versão de software SC 712.1 Edição 05/2019
114
3.3.5 Centro de gravidade
3.3.5.1 Centro de gravidade da máquina
3

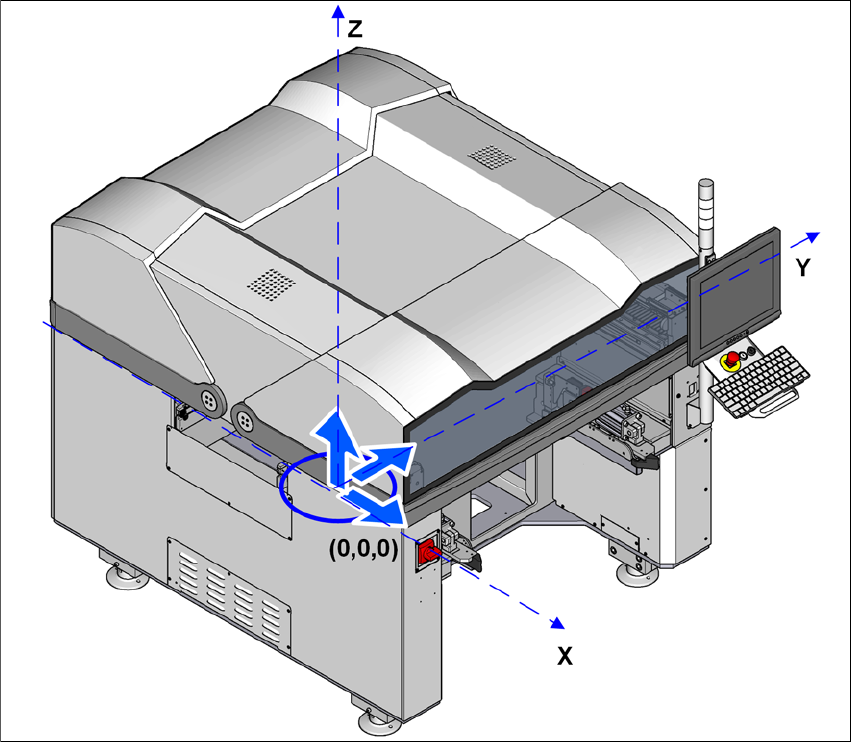

Fig. 3.3 - 8 Centro de gravidade para estações de montagem E by SIPLACE em milímetros
Coordenada X 0 mm
Coordenada Y 0 mm
Coordenada Z 721 mm
Estas coordenadas do centro de gravidade são válidas para a estação de montagem com uma
altura de transporte de PCI de 900 mm.
Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.4 Visão geral dos módulos
115
3.4 Visão geral dos módulos
3.4.1 Visão geral dos módulos E by SIPLACE bilaterais
3
3

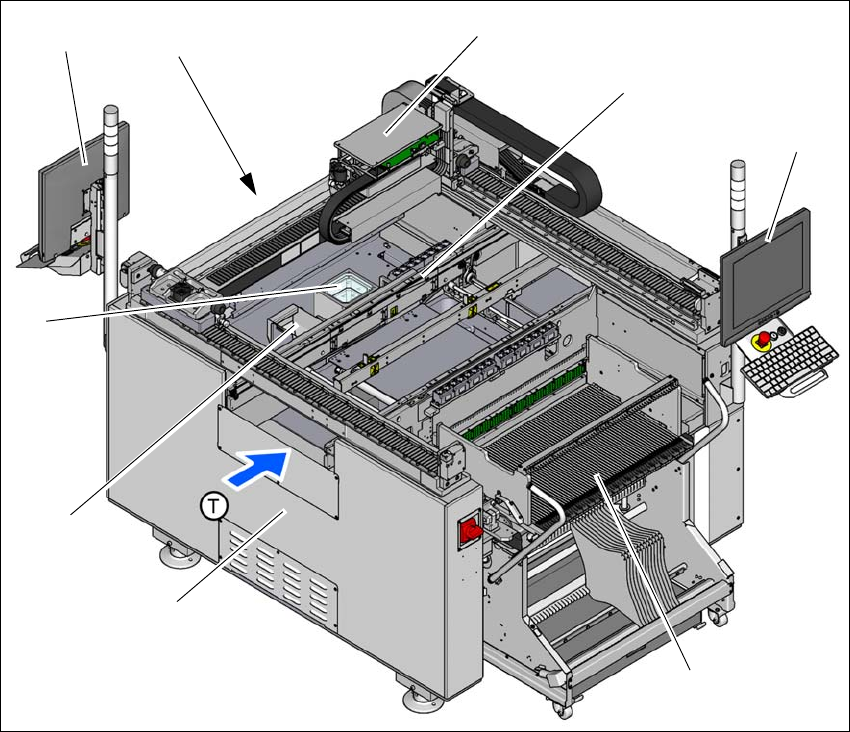

Fig. 3.4 - 1 Estação de montagem E by SIPLACE bilateral - Visão geral dos módulos
(1) Módulo básico
(2) Recipiente de ejeção
(3) Câmeras estacionárias (opcional)
(4) Monitor com teclado (2x) no compartimento 2 (opcional)
(5) Compartimento 2 com dispositivo de inserção, dispositivo de corte de fita, canal condutor de
fita
(6) Pórtico com cabeçote de montagem (conforme configuração)
(7) Transporte de placas de circuito impresso (transporte individual)
(8) Monitor com teclado (2x) no compartimento 1
(9) Mesa de troca no compartimento 1
(T) Sentido do transporte de placas de circuitos impressos
(1)
(6)
(7)
(8)
(9)
(4)
(5)
(3)
(2)
