Manual de Operação E by SIPLACE 3 Dados técnicos e módulos A partir da versão de software SC 712.1 Edição 05/2019 3.5 Cabeç ote de montagem 117 3.5 Cabeçote de montagem 3.5.1 SIPLACE CP14 para montagem em alta velocidade…
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.4 Visão geral dos módulos A partir da versão de software SC 712.1 Edição 05/2019
116
3.4.2 Visão geral dos módulos E by SIPLACE unilaterais
3
3

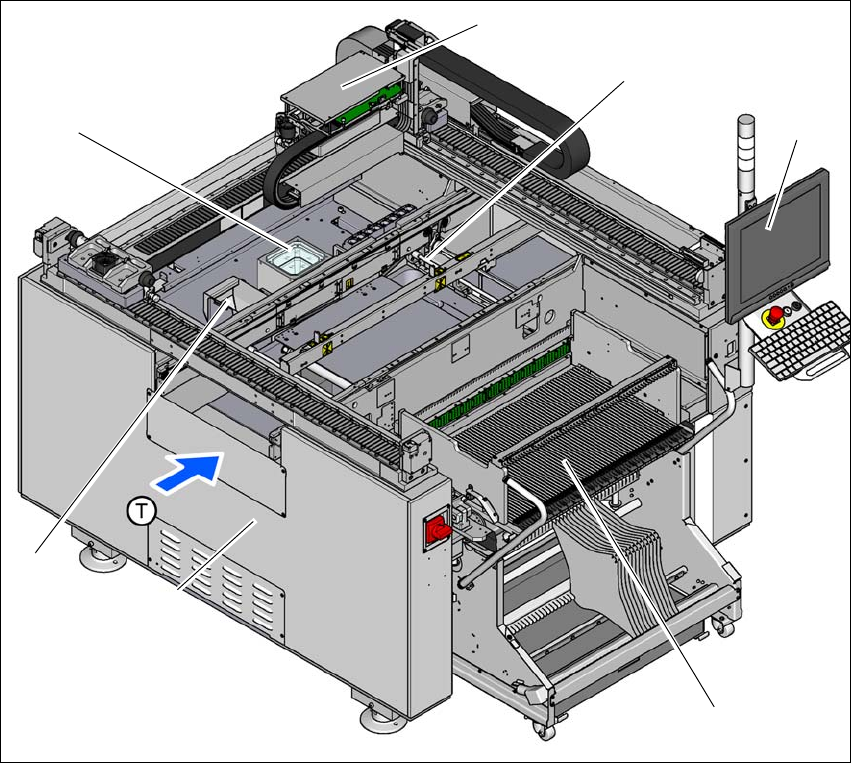

Fig. 3.4 - 2 Estação de montagem E by SIPLACE unilateral - Visão geral dos módulos
(1) Módulo básico
(2) Recipiente de ejeção
(3) Câmeras estacionárias (opcional)
(4) Pórtico com cabeçote de montagem (conforme configuração)
(5) Transporte de placas de circuito impresso (transporte individual)
(6) Monitor com teclado no compartimento 1
(7) Mesa de troca no compartimento 1
(T) Sentido do transporte de placas de circuitos impressos
(1)
(4)
(5)
(6)
(7)
(2)
(3)
Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.5 Cabeçote de montagem
117
3.5 Cabeçote de montagem
3.5.1 SIPLACE CP14 para montagem em alta velocidade
Nº Artigo 03109887-xx, SIPLACE CP14 (sem câmera)
Nº Artigo 03105195-xx, câmera de componentes, tipo 23 GigE
3
Fig. 3.5 - 1 SIPLACE CP14 - Grupo funcional parte 1
(1) Acionamento DP, 14 acionamentos
(2) Válvula de regulagem da pressão
(3) Motor Z (motor linear)
(4) Cilindro de recoleta
(5) Duto de saída do ar da válvula de regulagem da pressão (2)
(6) Conexão de ar comprimido para 14 bicos Venturi do circuito de coleta/montagem e retenção
(1)
(2)
(3)
(4)
(5)
(6)
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.5 Cabeçote de montagem A partir da versão de software SC 712.1 Edição 05/2019
118
3
Fig. 3.5 - 2 SIPLACE CP14 - Grupo funcional parte 2
(1) Câmera de componentes, tipo 23 GigE
(2) Estrelas com 14 bocais
(3) Sensor de componentes
(4) Manípulo
(5) Motor estrela
(6) Placa distribuidora intermediária
(1)
(2)
(3)
(4)
(5)
(6)
