Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.6 Sistema de transporte de PCI
137
3.6 Sistema de transporte de PCI
3.6.1 Descrição
Os transportes de PCI são estruturados como um transporte de três elementos com transporte
de entrada, transporte de processamento e transporte de saída. As duas áreas transporte de en-
trada e transporte de saída funcionam como zonas de armazenagem temporária, caso ocorram
pequenos tempos de espera. Na área de entrada, processamento e saída estão disponíveis sen-
sores sonares para detecção da placa de circuito impresso.
A placa de circuito impresso é parada em cada área (processamento bem como amortecedor)
por Stoppers mecânicos dispostos ao longo da calha de transporte. A calha de transporte pode
ser girada em 180° e utilizada no sentido contrário ao fluxo de PCI. Através da giro da estação
de montagem em 180° e alteração do sentido do fluxo das placas de circuito impresso obtém-se
um lado de transporte fixo direito ou esquerdo.
Nº Artigo 03108391-xx Calha de transporte fixa direita E
Nº Artigo 003110457-xx Calha de transporte fixa esquerda E
Logo que a PCI atinge a sua posição nominal, a correia de transporte é parada e a PCI é fixada.
A largura do transporte de PCI é ajustada e monitorada pelo software da estação.
A altura do transporte pode ser selecionada na estação de montagem, isso permite que as esta-
ções de montagem com uma altura de transporte de 900 até 930 ou 950 mm possam ser integra-
das em linhas. A altura padrão é 930 mm.
A comunicação dos transportes de PCI com as estações de montagem individuais é realizada
através da interface SMEMA.
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.6 Sistema de transporte de PCI A partir da versão de software SC 712.1 Edição 05/2019
138
3.6.2 Estrutura do transporte de PCI simples
3

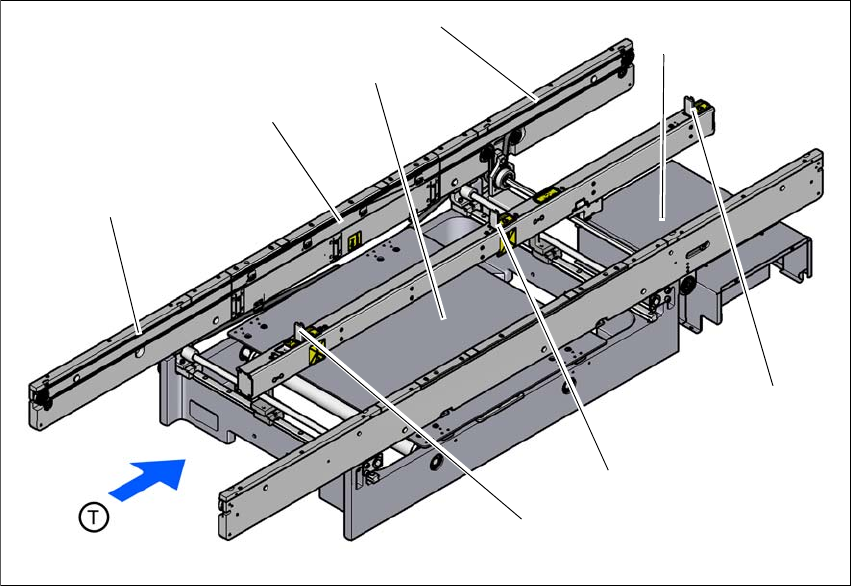

Fig. 3.6 - 1 Estrutura do transporte de PCI simples
(1) Transporte de entrada
(2) Transporte de processamento
(3) Mesa elevadora
(4) Transporte de saída
(5) Comando do transporte (embaixo da cobertura)
(6) Stopper de saída
(7) Stopper de processamento
(8) Stopper de entrada
(1)
(3)
(4)
(2)
(5)
(7)
(8)
(6)
Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.6 Sistema de transporte de PCI
139
3.6.3 Comando e regulagem da largura
3.6.3.1 Comando com o menu de funções individuais
Você pode consultar informações relativas ao comando do sistema de transporte de PCI e do
menu de funções individuais na Ajuda online.
3.6.3.2 Regulagem automática da largura
As correias de transporte são ajustadas para a largura nominal após receber o comando.
Informações detalhadas sobre a alteração da largura da trilha de transporte podem ser obtidas
na Ajuda online.
