Manual de Operação E by SIPLACE 1 Introdução A partir da versão de software SC 712.1 Edição 05/2019 1.1 E by SIPLACE unilateral 15 As estações de montagem E by SIP LACE se destacam pelas seguinte s características: – Máx…
1 Introdução Manual de Operação E by SIPLACE
1.1 E by SIPLACE unilateral A partir da versão de software SC 712.1 Edição 05/2019
14
1.1 E by SIPLACE unilateral
1.1.1 E by SIPLACE com mesa de troca no compartimento 1
1

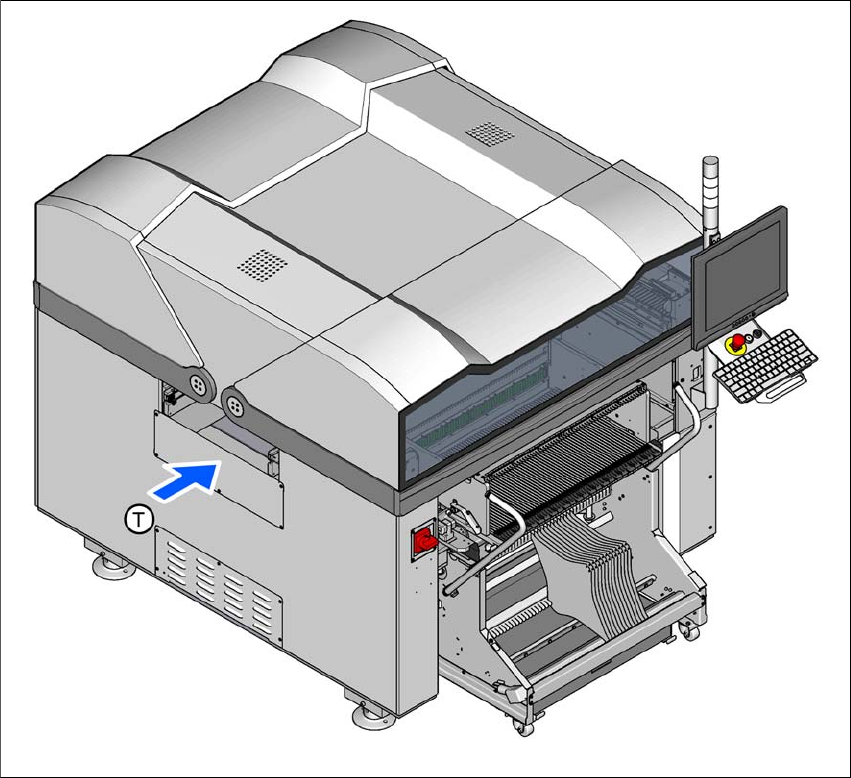

Fig. 1.1 - 1 Estação de montagem E by SIPLACE unilateral com mesa de troca no compartimento 1
(T) Sentido do transporte de placas de circuitos impressos
Manual de Operação E by SIPLACE 1 Introdução
A partir da versão de software SC 712.1 Edição 05/2019 1.1 E by SIPLACE unilateral
15
As estações de montagem E by SIPLACE se destacam pelas seguintes características:
– Máxima precisão
– Capacidades de montagem até o estágio High-End do processo
– Amplo leque de componentes, desde componentes 01005 até o tamanho 200 mm x 110 mm.
Para o processamento dos componentes são usadas três variantes de montagem:
– Collect&Place e
– Pick&Place
As estações de montagem E by SIPLACE dispõe de um portal. Uma visão geral das configura-
ções do cabeçote de montagem pode ser encontrada na seção 3.1.1
a partir da página 101.
Os cabeçotes podem ser posicionados com rapidez e precisão nas direções X e Y por meio de
motores lineares, de modo independente um do outro.
As estações de montagem E by SIPLACE suportam o transporte simples SIPLACE.
Para a disponibilização de componentes encontra-se uma mesa de troca no compartimento 1. No
compartimento 2 não está disponível uma mesa para a disponibilização de componentes.
1 Introdução Manual de Operação E by SIPLACE
1.1 E by SIPLACE unilateral A partir da versão de software SC 712.1 Edição 05/2019
16
1.1.2 E by SIPLACE com mesa fixa no compartimento 1
1

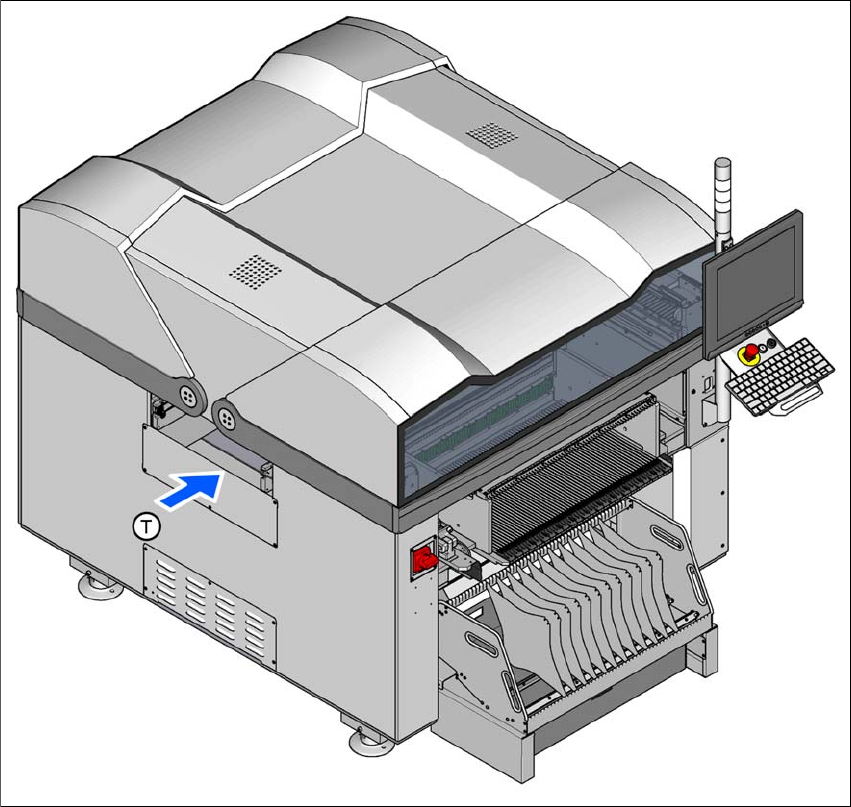

Fig. 1.1 - 2 Estação de montagem E by SIPLACE unilateral com mesa fixa no compartimento 1
(T) Sentido do transporte de placas de circuitos impressos
