3.9.2.1 Instruções de segurança para o SIPLACE StickFeeder E
3
3
3
3
Peso elevado do SIPLACE StickFeeder E!
O peso elevado do SIPLACE StickFeeder E (14 kg) pode causar fe-
rimentos, quando o módulo não é manuseado corretamente.
Não suspenda ou carregue o módulo sozinho.
Utilize dispositivos e técnicas de elevação adequadas para re-
mover ou substituir o módulo.
Solicite ajuda de uma segunda pessoa.
Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.9 Alimentadores alternativos E by SIPLACE
155
3.9.3 SIPLACE LDU E
SIPLACE LDU E é utilizado para o revestimento de Flip Chips e componentes CSP com fun-
dente. O recipiente de fundente desliza com um movimento linear sobre a placa Dipping e reveste
a cavidade na placa Dipping com uma camada de fundente (espessura predefinida). Os parâme-
tros para o revestimento de um componente com fundente são predefinidos na SIPLACE Pro. O
componente é revestido e então a camada de fundente é renovada. Esta sequência garante con-
dições de processamento consistentes para os componentes. SIPLACE LDU E é considerado
como alimentador independente na configuração Uma função de aquecimento implementada
possibilita alterar a viscosidade do fundente. Ocupa 9 compartimentos de um alimentador E 8
mm.
3

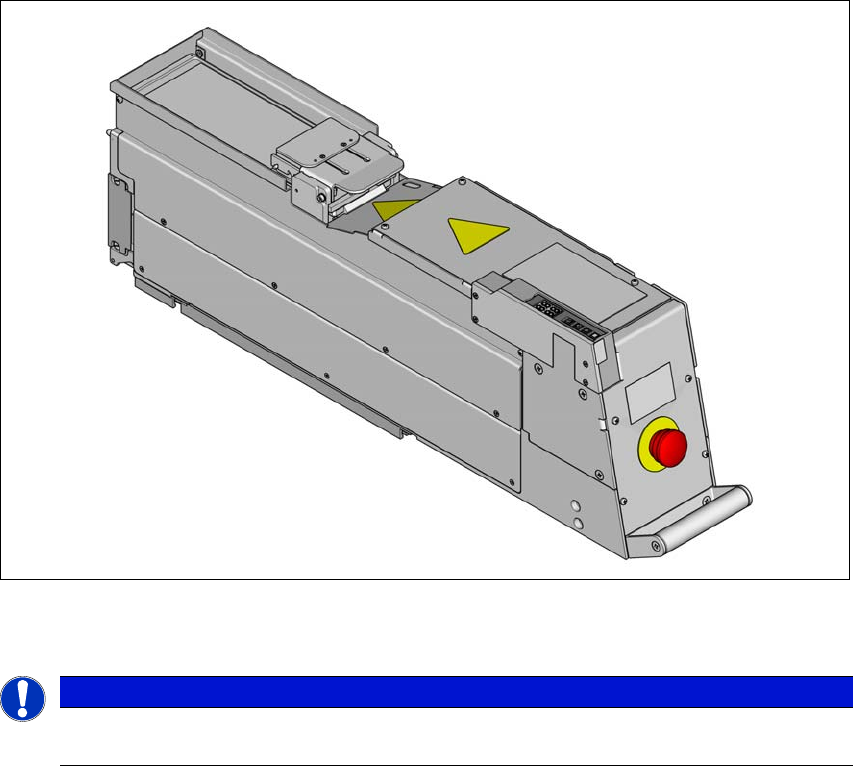

Fig. 3.9 - 2 SIPLACE LDU E
NOTA
Não aplicável para SIPLACE E-Pro
SIPLACE LDU E não pode ser utilizado para SIPLACE E Pro.
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.9 Alimentadores alternativos E by SIPLACE A partir da versão de software SC 712.1 Edição 05/2019
156
3.9.4 SIPLACE PowerAdaptor E
Nº Artigo 03113102-xx SIPLACE PowerAdaptor E
O SIPLACE PowerAdaptor E fornece energia a um alimentador individual para possibilitar um
ajuste Offline. Este aparelho pode ser colocado sobre uma mesa plana ou fixado na mesa de pre-
paração SIPLACE E (veja Seção 6.8 na página 302).
3

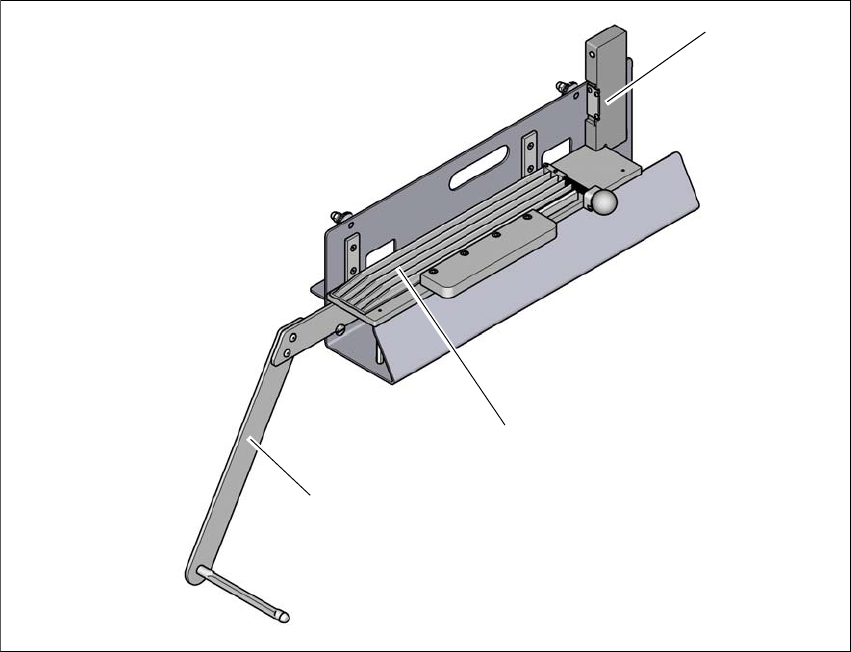

Fig. 3.9 - 3 SIPLACE PowerAdaptor E
(1) Suporte do rolo de fita
(2) Perfil guia para guiar os alimentadores
(3) Interface Pogo-Pin
3.9.4.1 Descrição
Com o SIPLACE PowerAdaptor E o SIPLACE SmartFeeder E pode ser utilizado fora da estação
de montagem e da área de preparação. O SIPLACE PowerAdaptor E dispõe de um quadro de
alumínio com perfil guia para alojamento e guia dos alimentadores. Tal como na mesa de troca,
o alimentador é colocado no perfil guia e inserido até o pino de centragem dianteiro do alimenta-
dor engatar totalmente.
(3)
(2)
(1)
