Manual de Operação E by SIPLACE 3 Dados técnicos e módulos A partir da versão de software SC 712.1 Edição 05/2019 3.10 Mesa de troca para E by SIPLACE 159 3 Fig. 3.10 - 2 Mesa de troca, E by SIPLACE (1) Mesa de troca com…
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.10 Mesa de troca para E by SIPLACE A partir da versão de software SC 712.1 Edição 05/2019
158
3.10 Mesa de troca para E by SIPLACE
Nº Artigo 03104678-xx Mesa de troca para E by SIPLACE com 60 trilhas
As mesas de troca são módulos autônomos que podem ser preparados com o
SIPLACE SmartFeeder E.
3
Fig. 3.10 - 1 Compartimentos de mesa de troca, E by SIPLACE (exemplo- estação de montagem bilateral)
(1) Compartimento 1
(2) Compartimento 2
(T) Sentido do transporte de placas de circuitos impressos
3
CUIDADO
As mesas de troca E by SIPLACE podem ser atracadas somente em compartimentos que
foram equipados com dispositivos de inserção de mesa de troca para E by SIPLACE
(Fig. 5.16 - 3, página 251).
(1)
(2)
Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.10 Mesa de troca para E by SIPLACE
159
3
Fig. 3.10 - 2 Mesa de troca, E by SIPLACE
(1) Mesa de troca com 60 trilhas
(1)
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.10 Mesa de troca para E by SIPLACE A partir da versão de software SC 712.1 Edição 05/2019
160
3.10.1 Estrutura
A mesa de troca é composta essencialmente pelo chassis, pela mesa de componentes para alo-
jamento dos alimentadores, pelo contentor de rolo de fita e pelo recipiente de resíduos de fita.
3

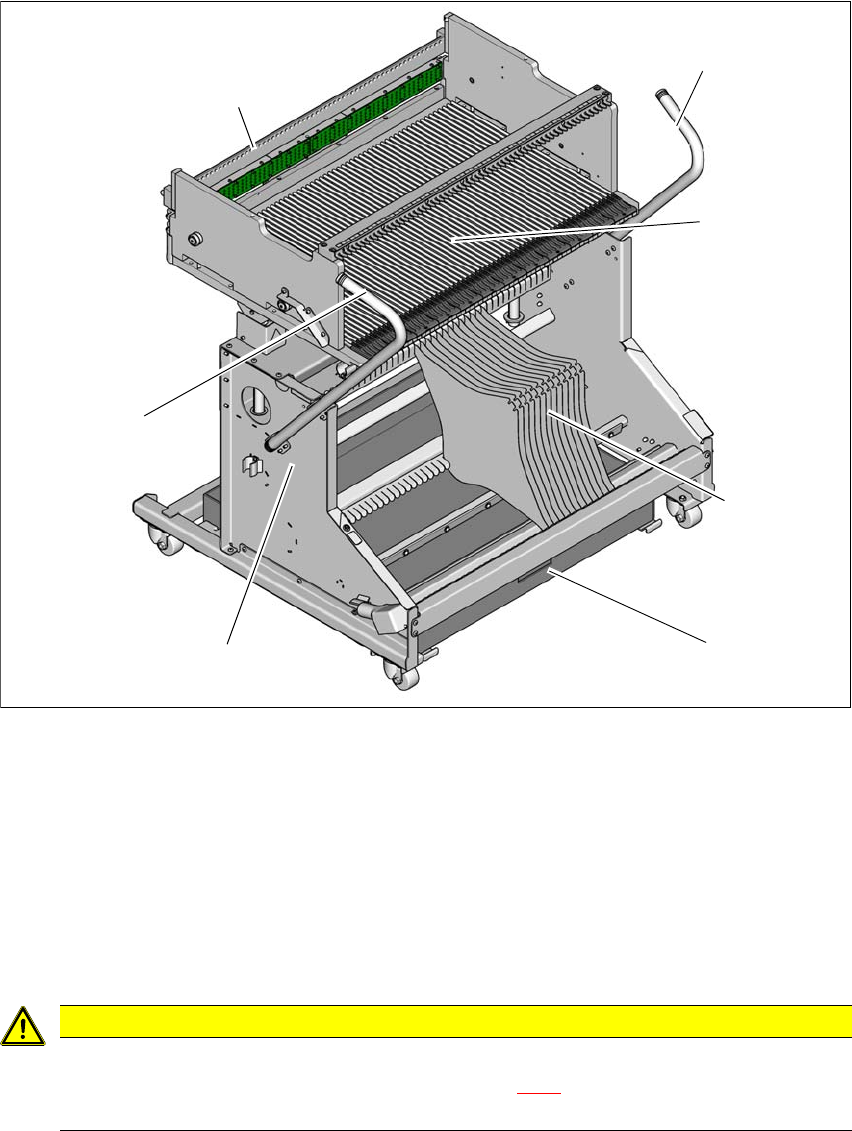

Fig. 3.10 - 3 Mesa de troca, E by SIPLACE com 60 trilhas - visão geral
(1) Chassis
(2) Mesa de troca
(3) Contentor de fita
(4) Recipiente de resíduos de fita
(5) Manípulo
(6) Régua de centragem
3
CUIDADO
Observar as instruções de segurança!
Observe as instruções de segurança na seção 5.9.2, página 228, quando puxar o re-
cipiente de resíduos de fita para fora da mesa de troca.
(1)
(2)
(5)
(4)
(3)
(6)
(5)
