3 Dados técnicos e módulos Manua l de Operação E by SIPLACE 3.10 Mesa de troca para E by SIPLACE A partir da versão de softw are SC 712.1 Edição 05/2019 164 3 Fig. 3.10 - 6 Mesa de troca, vista frontal (1) Lingueta de co…
Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.10 Mesa de troca para E by SIPLACE
163
3.10.5 Mesa de troca para E by SIPLACE
Os alimentadores são colocados com sua guia deslizante dianteira sobre o dispositivo auxiliar de
introdução. Ao empurrar para dentro, o alimentador desliza com suas guias sobre o perfil guia até
a barra de encosto. Um furo de centragem na barra de encosto recebe o pino de centragem "dian-
teiro" do SIPLACE SmartFeeder E. Ao mesmo tempo, o trinco de bloqueio da mesa de troca en-
gata no rolo de bloqueio do alimentador. O pino de centragem "traseiro" no lado superior do
alimentador é recebido pelo rebaixo da barra de centralização.
3
Fig. 3.10 - 5 Mesa de troca, vista traseira
(1) Dispositivo auxiliar de introdução
(2) Perfil guia
(3) Barra de bloqueio para guia e engate do SIPLACE SmartFeeder E
(4) Régua de centragem
(1)
(2)
(3)
(4)
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.10 Mesa de troca para E by SIPLACE A partir da versão de software SC 712.1 Edição 05/2019
164
3
Fig. 3.10 - 6 Mesa de troca, vista frontal
(1) Lingueta de comutação para o interruptor de segurança do circuito de PARADA DE EMER-
GÊNCIA
(2) Pino de centragem na mesa de troca
(3) Recipiente de resíduos de fita
(1)
(2)
(2)
(3)
Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.10 Mesa de troca para E by SIPLACE
165
3.10.6 Contentor de fita
3.10.6.1 Descrição
O contentor de fita pode receber rolos de fita com um diâmetro de até 19" (483 mm). A inserção
das chapas de separação é descrita na seção 5.10.4
página 231.
3

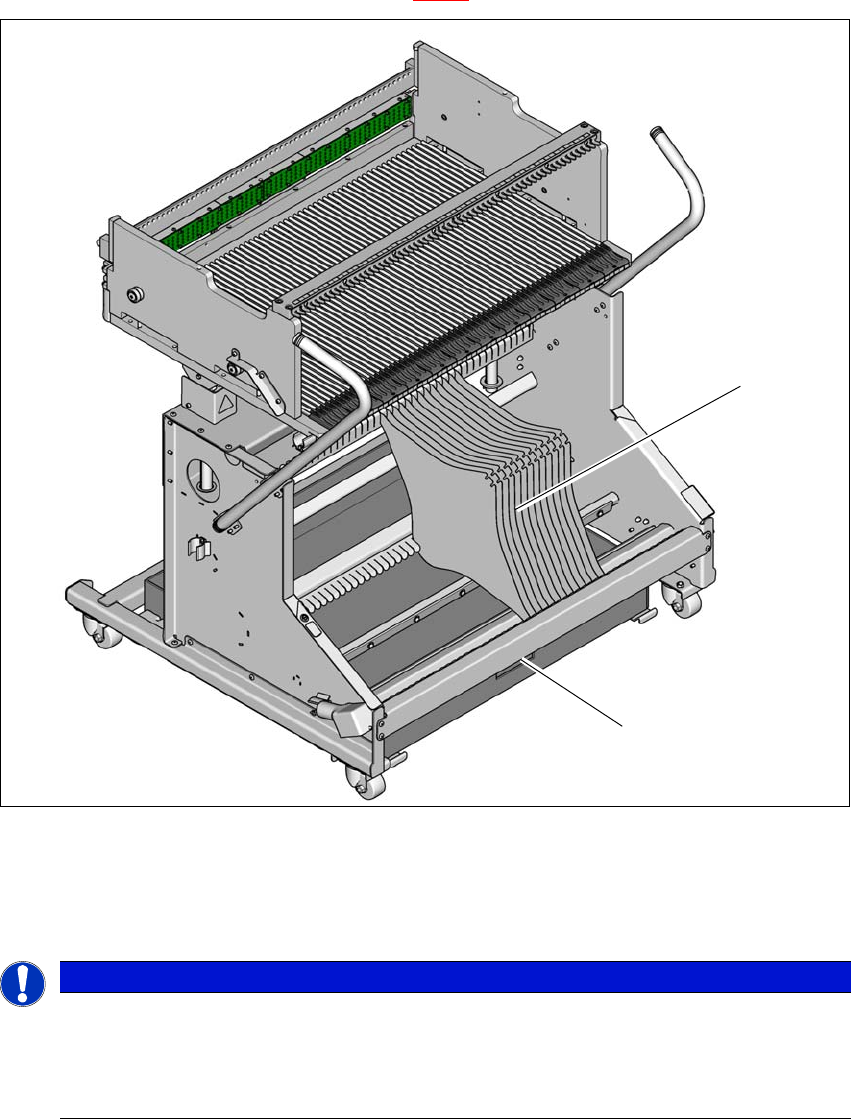

Fig. 3.10 - 7 Mesa de troca, E by SIPLACE, com contentor de fita
(1) Contentor de fita com chapas de separação
(2) Recipiente de resíduos de fita
3
NOTA
Aplicação de eixos de encaixe
Via de regra as mesas de troca E by SIPLACE não requerem eixos de encaixe.
Insira os eixos de encaixe quando a mensagem de falha "Timeout" ocorrer de forma
recorrente no SIPLACE SmartFeeder E.
(1)
(2)
