3 Dados técnicos e módulos Manua l de Operação E by SIPLACE 3.10 Mesa de troca para E by SIPLACE A partir da versão de softw are SC 712.1 Edição 05/2019 168
Manual de Operação E by SIPLACE 3 Dados técnicos e módulos
A partir da versão de software SC 712.1 Edição 05/2019 3.10 Mesa de troca para E by SIPLACE
167
3

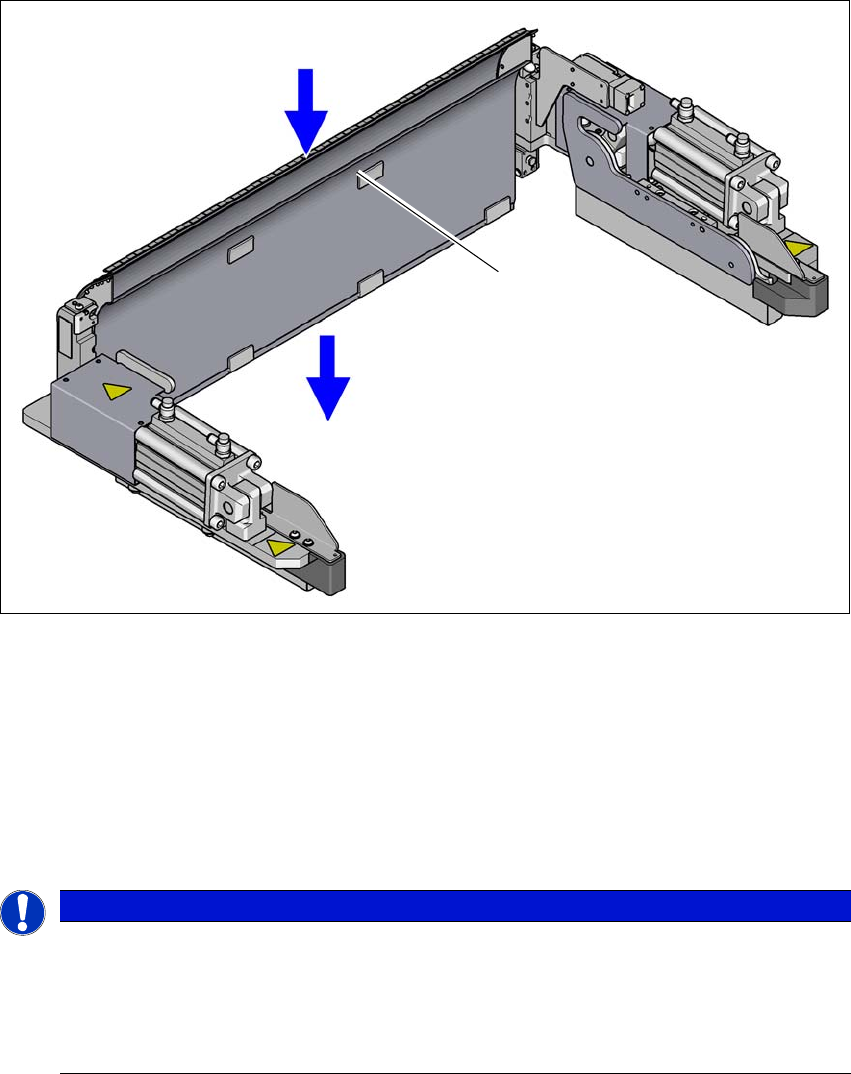

Fig. 3.10 - 9 Canal condutor de fita vazia na inserção da mesa de troca E by SIPLACE
(1) Fenda de entrada para as fitas
(2) Fenda de saída para as fitas por cima do dispositivo pneumático de corte
(3) Canal condutor de fita vazia < 12 mm bis 25 mm (pode ser removido para fitas > 12 mm)
O canal condutor de fita vazia pode conduzir fitas com uma altura de bolsa máxima até 12 mm
até o dispositivo pneumático de corte de fita. Para alimentadores que utilizam fitas com uma
altura de bolsa > 12 mm, use o canal condutor de fita vazia para25 mm.
3
NOTA
Perigo de encravamento!
Em alimentadores com bolsas baixas ao lado de alimentadores com bolsas altas há pe-
rigo de encravamento para as fitas.
Não coloque alimentadores com bolsas baixas imediatamente ao lado de alimenta-
dores com bolsas altas.
(1)
(2)
(3)
3 Dados técnicos e módulos Manual de Operação E by SIPLACE
3.10 Mesa de troca para E by SIPLACE A partir da versão de software SC 712.1 Edição 05/2019
168
Manual de Operação E by SIPLACE 4 Instalação e colocação em funcionamento
A partir da versão de software SC 712.1 Edição 05/2019 4.1 Transporte e configuração na entrega
169
4 Instalação e colocação em funciona-
mento
4.1 Transporte e configuração na entrega
4.1.1 Embalagem para transporte
Dentro da Europa, as estações de montagem e as mesas de troca são enviadas sobre dois pa-
letes em madeira e devidamente embaladas em filme de plástico. Fora da Europa, a estação de
montagem e as mesas de troca são fornecidas em caixotes de madeira para transporte.
4.1.1.1 Dimensões das embalagens de transporte
As dimensões dos paletes e dos caixotes de madeira são indicadas na tabela seguinte:
4

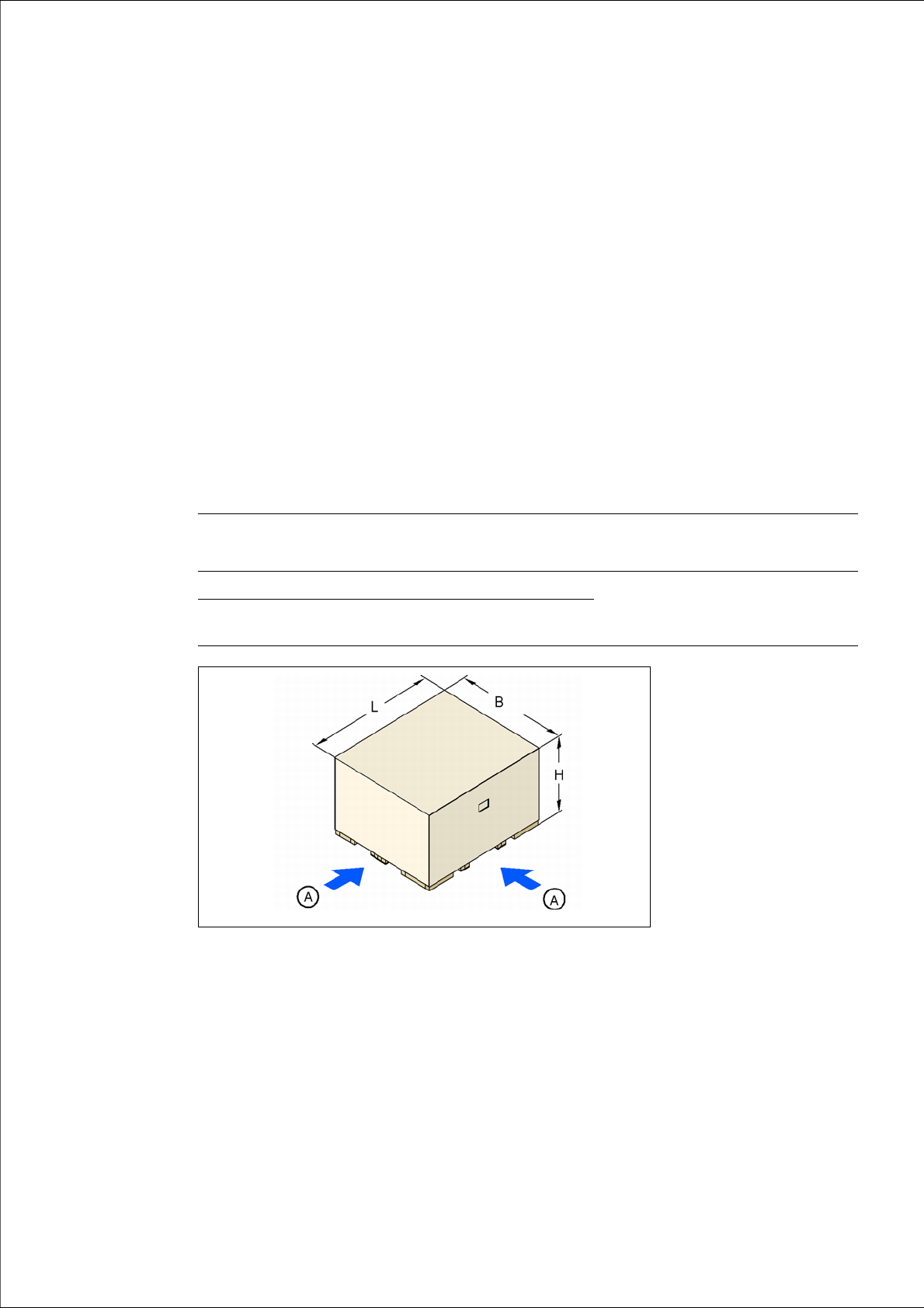

Fig. 4.1 - 1 Caixote para transporte - dimensões em milímetros
(A) Pontos de apoio para a empilhadeira
Caixote de
madeira
Estação de montagem
(Compr. x Larg. x Alt.)
Mesa de troca
(Compr. x Larg. x Alt.)
Padrão 2180 mm x 1770 mm x 1830 mm
1050 mm x 1050 mm x 1150 mm
Prolongada (com
1200 mm LBO)
2180 mm x 2330 mm x 1830 mm
