4.2.3 Alimentação elétrica
4
Fig. 4.2 - 2 Localização de alimentação elétrica na estação de montagem
(1) Cabo de conexão à rede elétrica - conexão ao interruptor principal (atrás da cobertura lateral
do interruptor principal).
– 3x 200V~ até 3x 230V~ (com um kit adaptador)
– 3x 380V~ até 3x 415V~ (conexão direta)
(1)
4 Instalação e colocação em funcionamento Manual de Operação E by SIPLACE
4.2 Infraestrutura do local de instalação A partir da versão de software SC 712.1 Edição 05/2019
180
4.2.3.1 Avisos de perigo
4
4.2.3.2 Verificação da alimentação de rede
Verifique se a alimentação de rede corresponde às especificações prescritas para a máquina
(veja tabela na seção 3.2, página 104).
4
4.2.3.3 Cabo de alimentação elétrica - especificação
Para o cabo de alimentação elétrica aplicam-se as seguintes especificações:
– 4 x 4 mm² para 3 x 200 V~ até 3 x 415 V~.
O código das cores dos fios depende do país onde o equipamento for utilizado.
4
4
PERIGO
Perigo de tensão!
A estação de montagem é alimentada com tensão de rede 3x 200V~ até 3x 230V~ (com
kit adaptador) ou até 3x 380V~ até 3x 415V.
Portanto partes deste equipamento conduzem tensões potencialmente fatais, mesmo
com o interruptor principal desligado.
O manuseio tecnicamente incorreto desta estação de montagem pode provocar a morte,
ferimentos graves e consideráveis danos materiais.
Portanto, observe as normas de prevenção de acidentes em vigor e as normas DIN
(especialmente a norma EN 60204, parte 1 ou IEC 60204, parte 1) bem como os re-
gulamentos do seu país.
As coberturas da alimentação elétrica podem ser abertas somente por pessoal qua-
lificado.
NOTA
Cargas de pico na alimentação elétrica
Por motivos técnicos podem ocorrer picos de carga na alimentação elétrica.
Se necessário, informe-se junto à empresa fornecedora de energia sobre a impedân-
cia da rede elétrica.
AVISO DE ALERTA
Identificação inequívoca dos cabos elétricos!
Os cabos elétricos para cada estação de montagem e até os opcionais instalados (p. ex.,
JTF-MW) devem ser identificados inequivocamente, sem deixar dúvidas quanto à sua
atribuição.
Aplicam-se as normas do país onde a estação de montagem for utilizada.
Manual de Operação E by SIPLACE 4 Instalação e colocação em funcionamento
A partir da versão de software SC 712.1 Edição 05/2019 4.2 Infraestrutura do local de instalação
181
4.2.3.4 Conexão à rede - configuração na entrega
A conexão à rede elétrica é configurada na entrega de acordo com a rede de energia elétrica do
país.
– A estação de montagem é configurada para tensões de 3 x 200 V~ até 3 x 415 V~.
O cabo de conexão à rede elétrica na estação de montagem não tem conector ou dispõe de
um conector CEE. 4
4

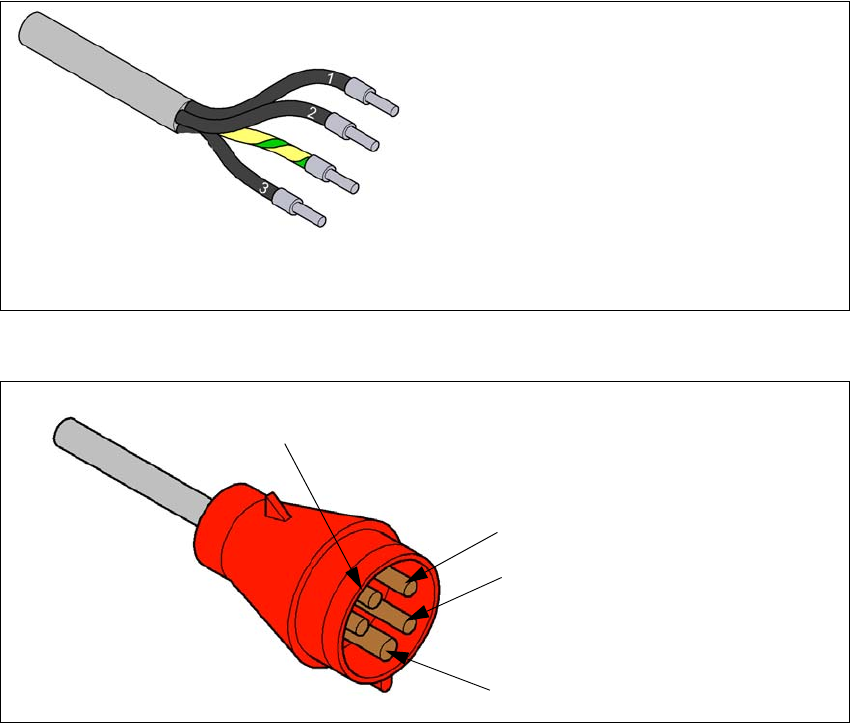

Fig. 4.2 - 3 Denominação dos fios no cabo de conexão à rede sem conector CEE
4
Fig. 4.2 - 4 Pinagem do conector CEE
1 = (L1): Fase de corrente trifásica
2 = (L2): Fase de corrente trifásica
3 = (L3): Fase de corrente trifásica
verde/amarelo = (PE): Condutor de prote-
ção
PE
L1
L2
L3
