4 Instalação e colocação em funcionamento Manual de Operação E b y SIPLACE 4.3 Instalação da estação de montagem A partir da versão de soft ware SC 712.1 Edição 05/2019 186 4.3.2 Suspender a estaç ão de montagem com a em…
Manual de Operação E by SIPLACE 4 Instalação e colocação em funcionamento
A partir da versão de software SC 712.1 Edição 05/2019 4.3 Instalação da estação de montagem
185
4.3 Instalação da estação de montagem
4.3.1 Avisos de alerta
4
4
4
4
4
AVISO DE ALERTA
Observar as normas de prevenção de acidentes em vigor!
Somente técnicos da E by SIPLACE ou pessoas certificadas podem instalar e colocar em
operação a estação de montagem.
Observe as normas de prevenção de acidentes vigentes para o transporte de cargas
pesadas.
AVISO DE ALERTA
Perigo de ferimentos durante trabalhos de montagem no lado inferior da estação de mon-
tagem!
Há perigo de ferimentos durante trabalhos de montagem no lado inferior da estação de
montagem.
A estação de montagem deve ser adicionalmente apoiada através de medidas ade-
quadas. A empilhadeira não pode ser utilizada como apoio único.
AVISO DE ALERTA
Perigo de ferimentos durante trabalhos de montagem!
Um posicionamento incorreto dos portais durante a montagem reduz a liberdade de mo-
vimentação do cabeçote e pode causar ferimentos.
Observe se o pórtico se encontra posicionado por cima da zona de transporte de
PCI.
AVISO DE ALERTA
Ajuste de altura da estação de montagem!
São necessárias duas pessoas para regular a altura da estação de montagem:
– uma pessoa executa os trabalhos de montagem necessários,
– enquanto a outra observa a estabilidade de posição da estação de montagem
suspensa durante a montagem.
AVISO DE ALERTA
PERIGO DE ESMAGAMENTO!
No transporte da estação de montagem há perigo de esmagamento dos pés.
Use calçados reforçados especiais.
4 Instalação e colocação em funcionamento Manual de Operação E by SIPLACE
4.3 Instalação da estação de montagem A partir da versão de software SC 712.1 Edição 05/2019
186
4.3.2 Suspender a estação de montagem com a empilhadeira e transportar
4

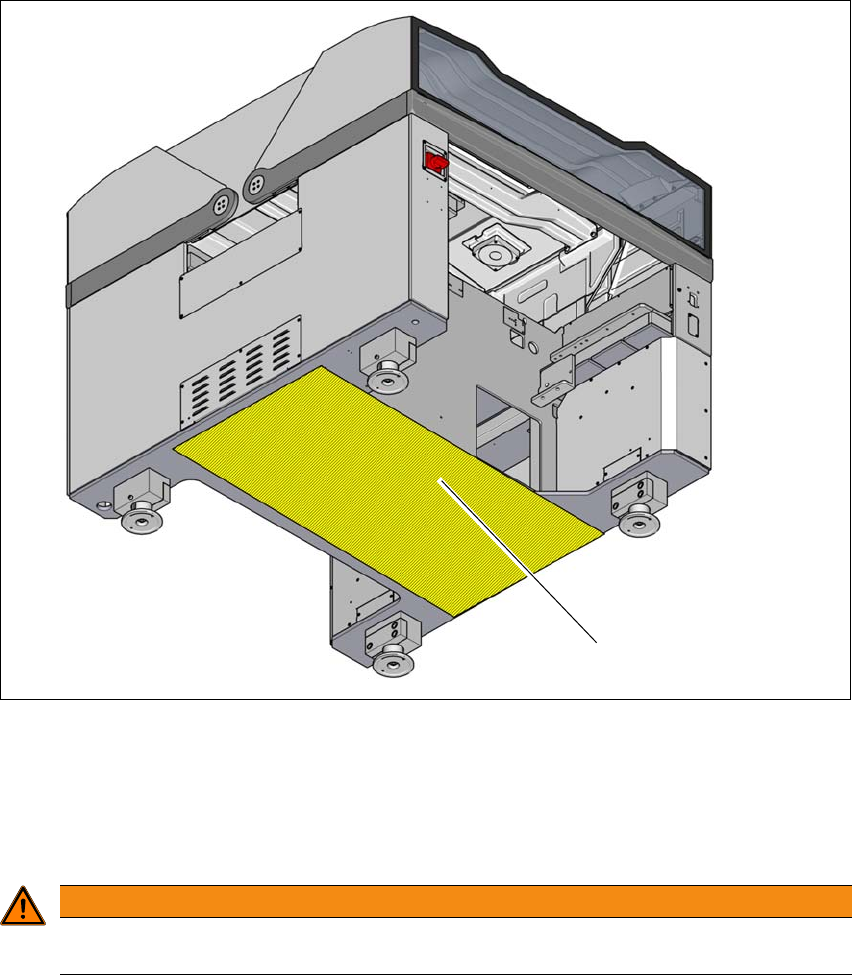

Fig. 4.3 - 1 Superfície de apoio - garfo transversal ao sentido de transporte de PCI
(1) Superfície de apoio para o garfo da empilhadeira
Posicione a empilhadeira perpendicularmente à direção de transporte de PCI e abra o garfo
o tanto quanto for preciso para que as superfícies de apoio da estação de montagem assen-
tem de modo uniforme sobre o garfo.
AVISO DE ALERTA
Antes
de suspender a estação de montagem, observe obrigatoriamente os pontos a se-
guir para evitar danos irreversíveis na estação de montagem:
(1)
Manual de Operação E by SIPLACE 4 Instalação e colocação em funcionamento
A partir da versão de software SC 712.1 Edição 05/2019 4.3 Instalação da estação de montagem
187
4
4
4
4.3.3 Montagem de peças anexas
Quando da entrega da estação de montagem, a estação de controle, o monitor, o teclado e a lâm-
pada de sinalização estão desmontados. Para a montagem proceda como segue:
– Montagem da estação de controle, veja a seção 4.3.3.2
, página 189
– Montagem do monitor na estação de controle, veja a seção 4.3.3.3
, página 189
AVISO DE ALERTA
Alinhamento do garfo!
Antes
de suspender a estação de montagem, observe obrigatoriamente os pontos a se-
guir para evitar danos irreversíveis na estação de montagem:
– O garfo deve estar alinhado paralelamente ao transporte de placas de circuito im-
presso.
– O garfo deve estar centralizado em relação à máquina.
AVISO DE ALERTA
Risco de danos devido à distância muito grande do garfo!
Um aumento da distância do garfo, de forma que a estação de montagem seja elevada
fora da superfície de apoio, pode causar deformação do quadro da máquina e danificação
de cabos e condutos.
O garfo deve estar aberto somente o tanto necessário de forma a permanecer sem-
pre dentro da área da superfície de apoio no lado inferior da máquina (veja Fig. 4.1
- 3, página 175).
AVISO DE ALERTA
Risco de danos devido à carga unilateral!
Uma carga unilateral sobre os pés da máquina, p. ex. devido ao tombamento da estação
de montagem, pode provocar a deformação da fixação dos pés da máquina.
Ao suspender a estação de montagem, o garfo deve ficar com a carga uniforme-
mente distribuída.
Utilize um substrato rígido entre o garfo e a estação de montagem.
Solicite que uma segunda pessoa observe a elevação da estação de montagem e
assegure que esta não possa tombar para o lado.
AVISO DE ALERTA
Risco de causar danos!
As roscas para os pés da máquina no quadro da estação de montagem podem ser dani-
ficadas por impactos ou arrastamento sobre o piso.
Durante o transporte, é absolutamente indispensável que todos os pés da máquina
fiquem suspensos livremente acima do piso.
