4 Instalação e colocação em funcionamento Manual de Operação E b y SIPLACE 4.3 Instalação da estação de montagem A partir da versão de soft ware SC 712.1 Edição 05/2019 190 4.3.6 Ajustar a altura da estação de montagem e…
Manual de Operação E by SIPLACE 4 Instalação e colocação em funcionamento
A partir da versão de software SC 712.1 Edição 05/2019 4.3 Instalação da estação de montagem
189
4.3.3.2 Montagem da estação de controle
Posicione a estação de controle e a lâmpada de sinalização no furo de modo que o tubo da
lâmpada de sinalização seja suficientemente fixado no suporte.
Conecte o cabo da lâmpada de sinalização com o conector. O cabo com o conector encon-
tra-se no tubo.
Aperte os dois parafusos do suporte, de modo que a lâmpada de sinalização seja fixada.
Engate o suporte do teclado e conecte o teclado.
4.3.3.3 Montagem do monitor na estação de controle
Fixe o monitor no suporte de monitor com 4 parafusos de fixação e conecte os cabos.
Verifique as conexões dos cabos.
4.3.4 Altura de transporte de PCI da estação de montagem
As seguintes alturas de transporte de PCI podem ser ajustadas na estação de montagem, de
acordo com os requisitos do cliente.
900 mm até 930 mm 4
950 mm (opcional) 4
4
4.3.5 Ferramentas e meios auxiliares
Para regular a altura da estação de montagem é preciso dispor das seguintes ferramentas e
meios auxiliares:
– Torquímetro com escala de ajuste, Nº Art. 03080498-01
– Extensão 1/2 polegada, Nº Art. 03080499-01
– Chave de parafuso sextavado, inserto tamanho 14, Art. Nº 03080502-01
– Chave de boca 30 mm
– Nível de bolha para eixo (precisão 0,02 mm/m), Art. Nº 00353825-01
– Empilhadeira (veja especificação 4.1.4.3 na página 172)
NOTA
A altura de transporte de PCI é a distância entre a aresta superior da correia de transporte
de PCI e a aresta inferior dos pés da máquina.
4 Instalação e colocação em funcionamento Manual de Operação E by SIPLACE
4.3 Instalação da estação de montagem A partir da versão de software SC 712.1 Edição 05/2019
190
4.3.6 Ajustar a altura da estação de montagem em 900 mm até 930 mm
A estação de montagem está apoiada sobre 4 pés.
4

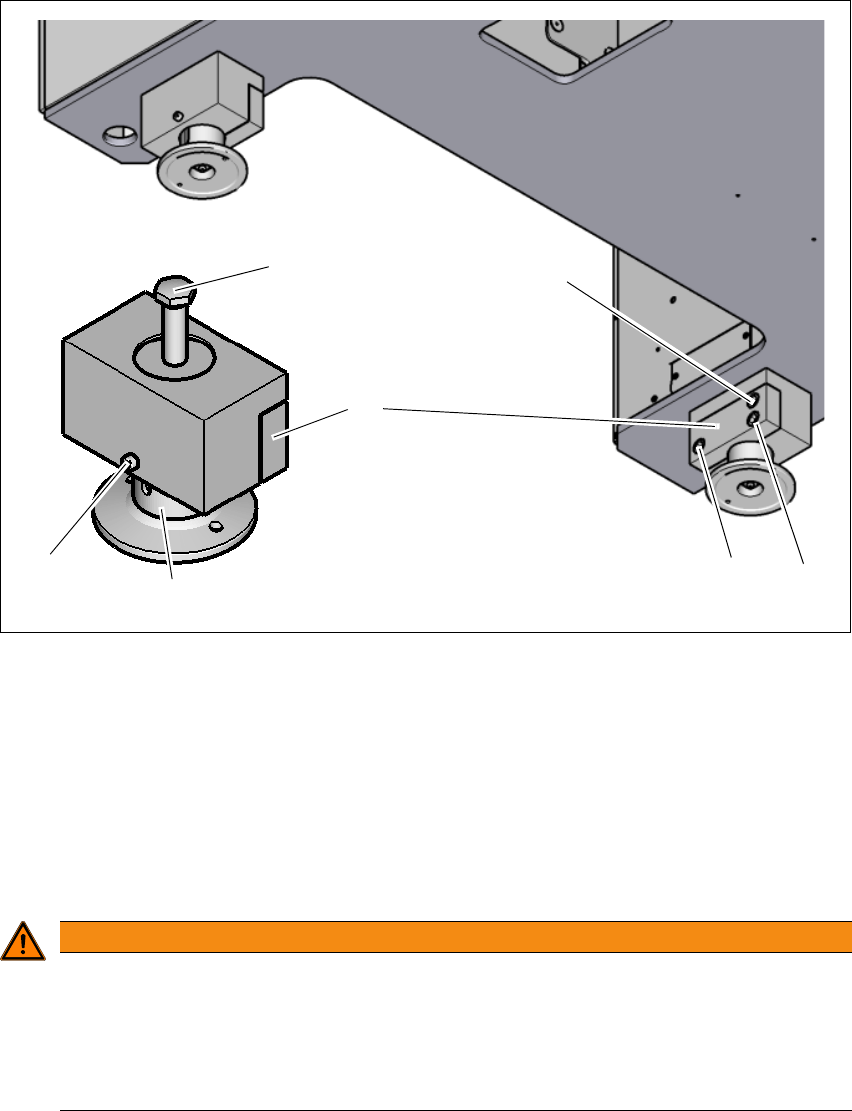

Fig. 4.3 - 2 Ajustar a altura de 900 mm até 930 mm
(1) Parafuso de ajuste para a regulagem da altura
(2) Parafuso de retenção
(3) Pé da máquina
(4) Dispositivo de aperto
(5) Parafusos de aperto
(6) Parafuso de aperto
4
AVISO DE ALERTA
Perigo de ferimentos!
Depois de se soltar o dispositivo de aperto, o pé da máquina pode - apesar do bloqueio
com o parafuso sem cabeça - cair da ranhura e causar ferimentos nos pés e nas mãos.
Durante a fixação segure o pé da máquina, para impedir que caia.
Tenha cuidado com suas mãos e seus pés.
(3)
(1)
(2)
(4)
(5)
(5)
(6)
Manual de Operação E by SIPLACE 4 Instalação e colocação em funcionamento
A partir da versão de software SC 712.1 Edição 05/2019 4.3 Instalação da estação de montagem
191
Afrouxe o parafuso de retenção (2). Este parafuso de retenção fixa o pé da máquina (3) e
impede sua queda, quando o dispositivo de aperto é afrouxado.
Solte os três parafusos de aperto (5) + (6) no adaptador.
Solte os outros três pés da máquina (3) do mesmo modo.
Utilize a chave de boca de 30 mm para alterar a altura dos pés da máquina (3) com o para-
fuso de ajuste (1), de forma a atingir a respectiva altura de transporte.
Alinhe a estação de montagem na direção X e Y com o nível de bolha da máquina.
4
Aperte os parafusos de aperto (5) dos pés da máquina (torque 120 Nm).
Aperte os parafusos de aperto (6) dos pés da máquina (torque 120 Nm).
Aperte os parafusos de retenção (2) dos pés da máquina.
NOTA
A descrição do alinhamento da estação de montagem na direção X e Y pode ser consul-
tada na seção 4.3.7
, página 194.
