5 Tarefas na máquina Manual de Operação E by SIPLACE 5.10 Executar um verificação vi sual A partir da ver são de softwa re SC 712.1 Edição 05/2019 230 5 Verifique a indicação de status de vár ias cores. – Se acender ve…
Manual de Operação E by SIPLACE 5 Tarefas na máquina
A partir da versão de software SC 712.1 Edição 05/2019 5.10 Executar um verificação visual
229
5.10 Executar um verificação visual
5.10.1 Verificar o SIPLACE SmartFeeder E
5
Fig. 5.10 - 1 Verificação do SIPLACE SmartFeeder E (exemplo 8 mm E)
(1) Tampa
(2) Lâmina
(3) Indicação de status
(4) Indicação LED
5
Verifique se o contentor de filme do alimentador de fita SIPLACE SmartFeeder E está cheio.
Para isso, abra a tampa (item 1). Puxe o filme de cobertura para fora e corte-o com uma te-
soura ou na lâmina integrada (item 2) do SmartFeeder E 8 e 12 mm SIPLACE.
5
(1)
(2)
(3)
(4)
5 Tarefas na máquina Manual de Operação E by SIPLACE
5.10 Executar um verificação visual A partir da versão de software SC 712.1 Edição 05/2019
230
5
Verifique a indicação de status de várias cores.
– Se acender verde, o alimentador está pronto para operar.
– Se acender alaranjado, é sinalizado um aviso de alerta. Os LEDs acendem de modo cor-
respondente.
– Se a indicação de status acender em vermelho, ocorreu uma falha funcional. Os LEDs
acendem de modo correspondente.
Uma lista dos LEDs e indicações de status na estação de controle do SmartFeeder está
disponível na seção 5.12.1
, página 240. 5
Se a indicação de status estiver apagada, uma das causas pode estar entre as seguintes:5
– O alimentador não consta na preparação atual.
– O alimentador está com defeito.
– O alimentador está desativado (p.ex., devido a queda do ar comprimido).
5.10.2 Fazer a junção das fitas com a devida antecedência
5
5
5.10.3 Verificar os pinos de suporte
Verifique a posição dos Support Pins na mesa elevadora:
– Fique atento, os Support Pins não podem colidir com componentes no lado de baixo da
PCI.
– Além disso, é preciso evitar que os Support Pins colidam com as laterais do transporte
de PCI.
CUIDADO
Problemas com a saída de filme de cobertura!
Uma ruptura do filme de cobertura provocar problemas na saída de filme de cobertura.
Uma lâmina integrada (item 2) está disponível no SIPLACE SmartFeeder E 8 e 12 mm
para um corte fácil.
NOTA
Junção tardia das fitas
Uma junção tardia das fitas pode causar maiores tempos de parada.
Faça a junção das fitas em tempo hábil, para que os alimentadores não fiquem va-
zios.
NOTA
Junção precoce das fitas
Uma junção precoce das fitas pode ter a seguinte consequência: Quando a fita antiga é
enrolada sobre a fita nova, o novo rolo pode ficar cheio demais e a fita desliza do rolo,
ficando emaranhada. Isso leva a erros de coleta e tempos de parada aumentados.
Faça a junção das fitas em tempo hábil, para que a fita velha e nova não fiquem ema-
ranhadas.
Manual de Operação E by SIPLACE 5 Tarefas na máquina
A partir da versão de software SC 712.1 Edição 05/2019 5.10 Executar um verificação visual
231
5.10.4 Colocação de chapas de separação no contentor de fita
A chapa de separação possui diferentes arestas e pode ser colocada de duas maneiras no
contentor de fita. Quando são utilizados eixos de encaixe, os rebaixos para os eixos de en-
caixe na chapa de separação estão voltados para cima. Quando não são utilizados eixos de
encaixe, a aresta
arredonda da
chapa de separação fica voltada para cima.
Coloque as chapas de separação tal como mostra a Fig. 5.10 - 2 e leve em consideração que
a menor divisão do contentor de fita é uma divisão de 2. Desta forma, evita-se a ocorrência
de erros de montagem.
Assegure que as chapas de separação permaneçam na mesma posição de encaixe em to-
das as réguas de guia. Caso contrário, a chapa de separação fica emperrada ou curvada.
5

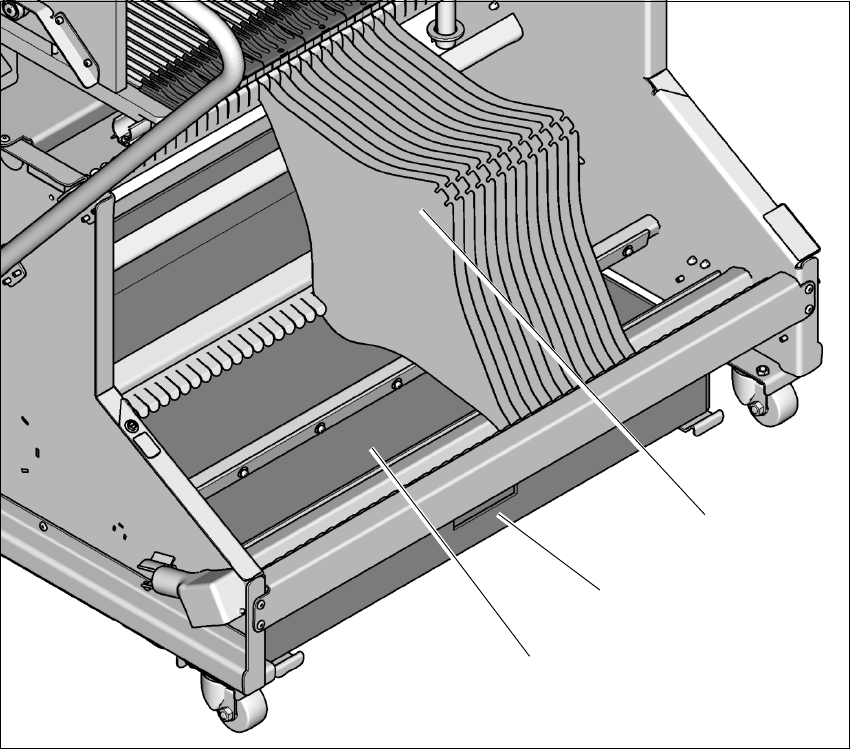

Fig. 5.10 - 2 Chapas de separação no contentor de fita
(1) Recipiente de resíduos de fita
(2) Contentor de fita
(3) Chapas de separação
(1)
(3)
(2)
