5 Tarefas na máquina Manual de Operação E by SIPLACE 5.11 Preparar os alimentadores A partir da versão de software SC 712.1 Edição 05/2019 234 O alimentador tem de estar e m perfeitas condições. Verifique com um leve…
Manual de Operação E by SIPLACE 5 Tarefas na máquina
A partir da versão de software SC 712.1 Edição 05/2019 5.11 Preparar os alimentadores
233
No modo Standby a indicação de status acende verde (item 2), quando o alimentador está pre-
sente na preparação atual. Se o alimentador não estiver incluído na preparação atual, a indicação
de status permanece apagada.
O SIPLACE SmartFeeder E está bloqueado com um trinco na mesa de troca. Se for preciso re-
mover alimentadores da mesa de troca, proceda como indicado a seguir:
Puxe no manípulo de retirada (item 1). A indicação de status acende vermelho e depois
desliga.
Utilize o manípulo de retirada para puxar o alimentador para fora da barra de bloqueio
(item 3) e da barra de encosto (item 4).
Remova o alimentador. Fique atento à régua de centragem (item 5).
5.11.3 Utilizar o SIPLACE SmartFeeder E
5.11.3.1 Verificar o SIPLACE SmartFeeder E antes de sua inserção
5

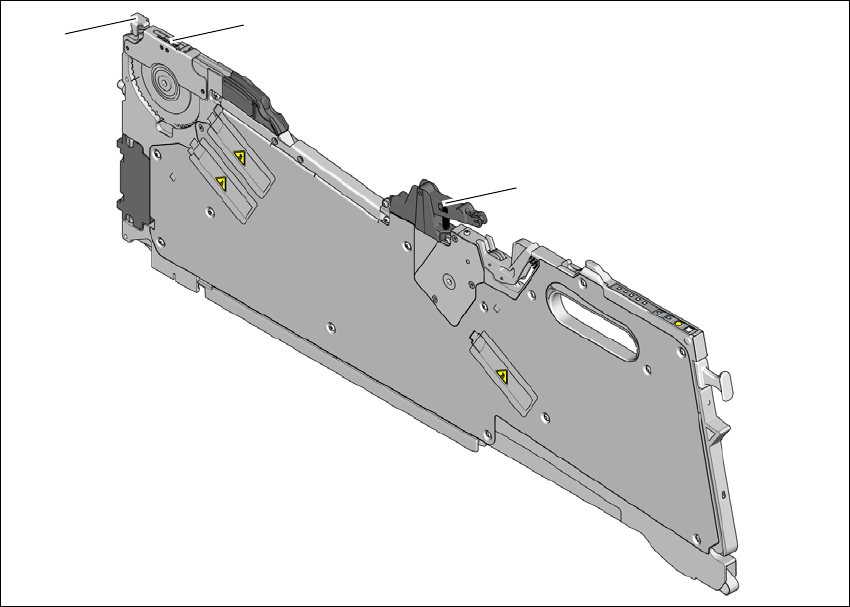

Fig. 5.11 - 2 Verificar o SIPLACE SmartFeeder E antes de sua inserção
(1) Balancim do filme de cobertura
(2) Janela de coleta
(3) Alavanca para levantar e travar a janela de coleta
Verifique os seguintes pontos antes de inserir um alimentador na mesa de troca:
(1)
(2)
(3)
5 Tarefas na máquina Manual de Operação E by SIPLACE
5.11 Preparar os alimentadores A partir da versão de software SC 712.1 Edição 05/2019
234
O alimentador tem de estar em perfeitas condições.
Verifique com um leve toque se o balancim do filme de cobertura (item 1) não está agarrado.
Verifique se a área da janela de coleta (item 2) está livre de componentes soltos.
Pressione a alavanca (item 3) para abertura da janela de coleta (item 2) ligeiramente para
frente. Desta forma a janela de coleta é levantada ligeiramente.
5
Feche a janela de coleta (item 2), recolocando a alavanca (item 3) em sua posição ori-
ginal.
Remova os componentes soltos da mesa de troca com um pincel ou com um aspirador
com bico apropriado.
5
NOTA
O filme de cobertura esticado com a fita inserida continua transportando e libera compo-
nentes.
Não acione a alavanca se uma fita estiver colocada.
NOTA
Se a fita já estiver introduzida, corte-a rente na aresta dianteira do alimentador.
Manual de Operação E by SIPLACE 5 Tarefas na máquina
A partir da versão de software SC 712.1 Edição 05/2019 5.11 Preparar os alimentadores
235
5.11.3.2 Inserir o SIPLACE SmartFeeder E na mesa de troca
5

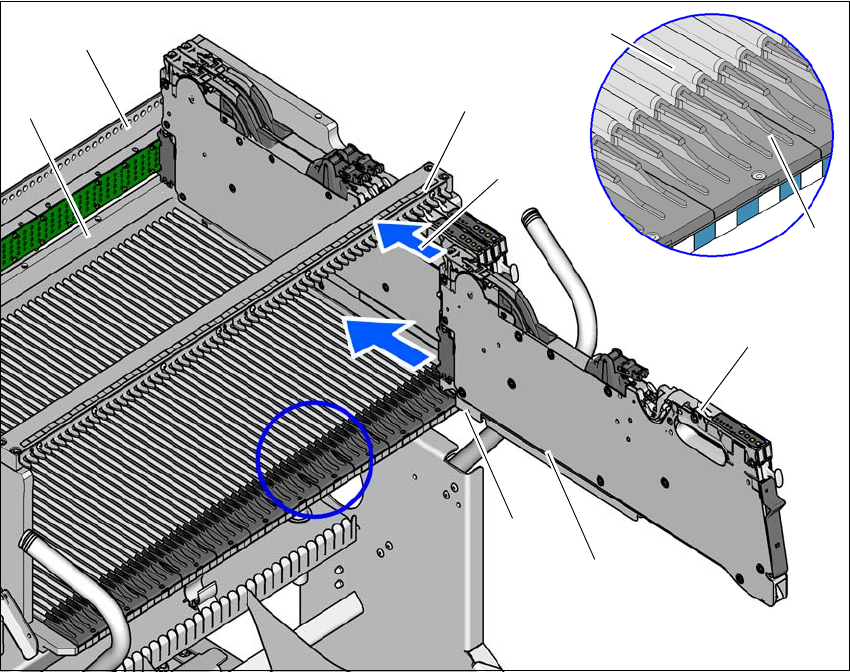

Fig. 5.11 - 3 Inserir o SIPLACE SmartFeeder E na mesa de troca
(1) Guia deslizante dianteira do alimentador
(2) Guia deslizante traseira do alimentador
(3) Bloqueio no alimentador
(4) Pino de centragem “dianteiro" no alimentador
(5) Rebaixos na barra de bloqueio do transportador para o mecanismo de bloqueio
(6) Régua de centragem
(7) Perfil guia para a mesa de troca
(8) Dispositivo auxiliar de introdução do alimentador
(9) Régua de encosto
Posicione a guia deslizante (item 1) do alimentador no dispositivo auxiliar de introdução (item
8).
Segure o alimentador em posição vertical e empurre-o ao longo do perfil guia (item 7) para
frente. O alimentador desliza com a guia deslizante dianteira (item 1) e traseira (item 2) sobre
o perfil guia (item 7).
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
