5 Tarefas na máquina Manual de Operação E by SIPLACE 5.11 Preparar os alimentadores A partir da versão de software SC 712.1 Edição 05/2019 238 Passo 2 5 5 Fig. 5.11 - 5 Janela de coleta no alimentador (1) apoio da fita, …
Manual de Operação E by SIPLACE 5 Tarefas na máquina
A partir da versão de software SC 712.1 Edição 05/2019 5.11 Preparar os alimentadores
237
5.11.4.3 Introduzir a fita no SIPLACE SmartFeeder E
Passo 1 5
5

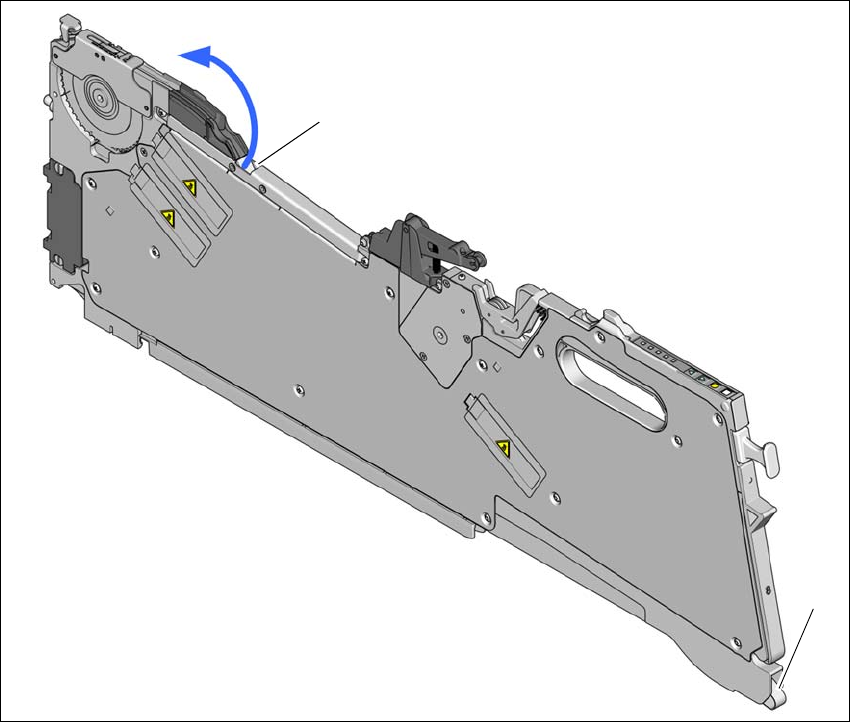

Fig. 5.11 - 4 Introduzir fita de componentes
(1) Abertura de entrada do canal de guia da fita
(2) Abertura de saída do canal de guia da fita
Segure a fita de forma que os furos de transporte, vistos no sentido do transporte, fiquem do
lado esquerdo.
Empurre a fita na abertura de entrada (item 1) do canal condutor de fita e continue até a fita
sair na abertura de saída da fita (item 2).
Puxe a fita para cima.
(1)
(2)
5 Tarefas na máquina Manual de Operação E by SIPLACE
5.11 Preparar os alimentadores A partir da versão de software SC 712.1 Edição 05/2019
238
Passo 2 5
5
Fig. 5.11 - 5 Janela de coleta no alimentador
(1) apoio da fita, removível (veja seção 5.11.4.4, página 240)
(2) Janela de coleta
(3) Margem de retirada para o filme de cobertura
(4) Área de coleta para componentes
(5) Alavanca para levantar e travar a janela de coleta
Conduza a ponta da fita embaixo da janela de coleta (item 2) e continue, até a fita chegar na
roda de pinos.
No painel de operação, pressione a tecla AVANÇAR até que o ponto de dobra do filme de
cobertura se encontre na área de coleta (item 4) dos componentes.
Empurre a alavanca (item 5) para frente, para levantar a janela de coleta (item 2) até a pri-
meira posição de engate.
Puxe o filme de cobertura lateralmente para frente ao longo da janela de coleta, e por baixo
da janela de coleta para fora.
Dobre o filme de cobertura para trás, até ficar encostado na margem de retirada (item 3).
5
Puxe a alavanca (item 5) para trás, para descer a janela de coleta.
NOTA
A janela de coleta só deve ser descida se o filme de cobertura estiver encostado na
margem de retirada.
Manual de Operação E by SIPLACE 5 Tarefas na máquina
A partir da versão de software SC 712.1 Edição 05/2019 5.11 Preparar os alimentadores
239
Passo 3 5
5

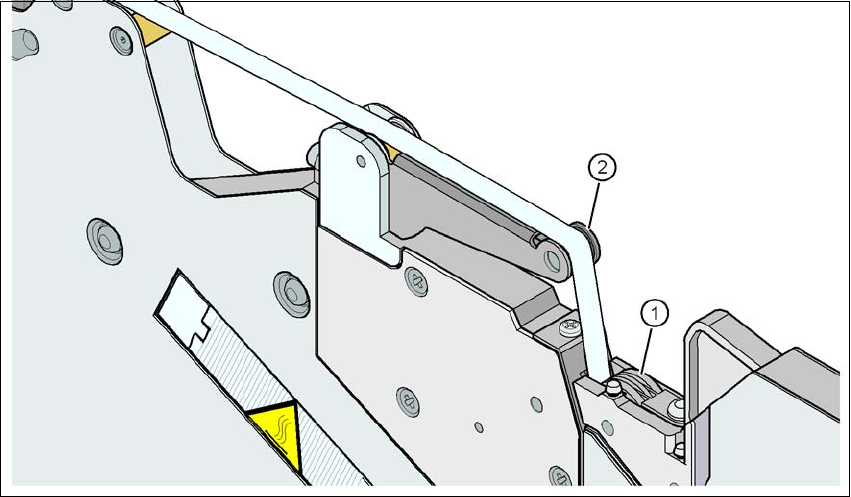

Fig. 5.11 - 6 Conduzir o filme de cobertura para as rodas de enchimento de filme de cobertura
(1) Rodas de avanço do filme de cobertura
(2) Balancim do filme de cobertura
5
Introduza o filme de cobertura sobre o balancim de filme de cobertura (item 2) até as rodas
de enchimento de filme (item 1).
No painel de operação, pressione a tecla FILME até que o filme de cobertura esteja esticado.
O balancim do filme de cobertura vira para baixo e faz parar o motor de acionamento.
Corte a fita rente na extremidade frontal do alimentador.
