5.11.4.4 Apoio da fita para SIPLACE SmartFeeder 8 mm módulo E
5

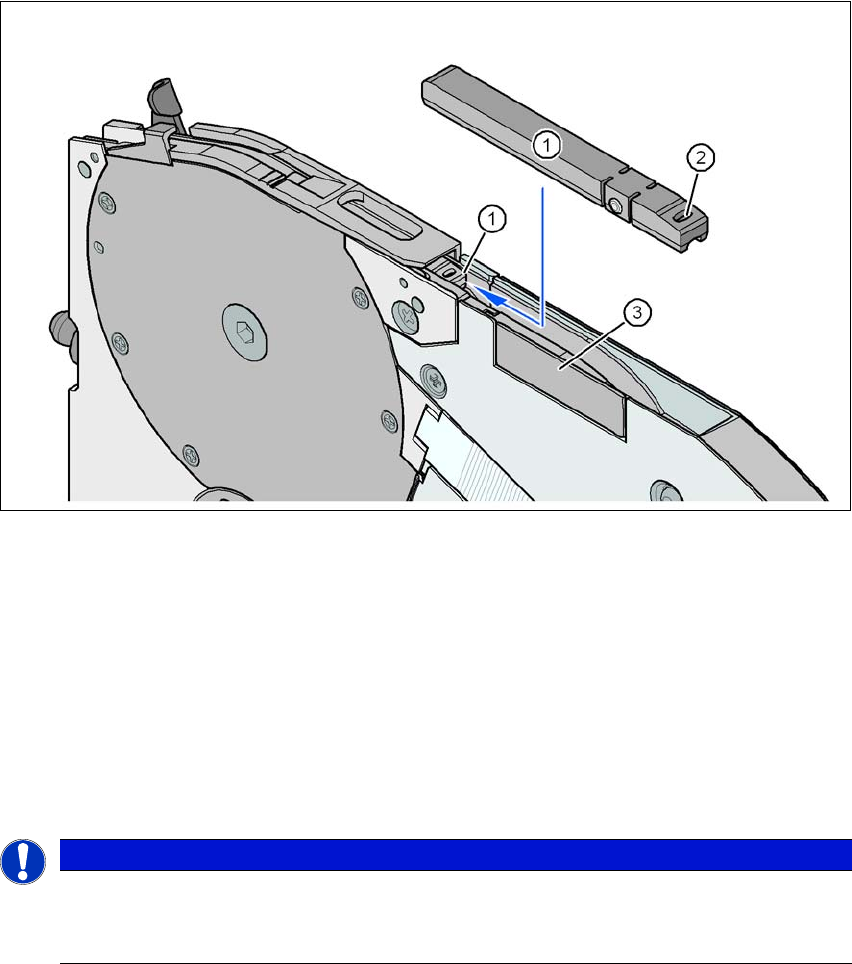

Fig. 5.11 - 7 SIPLACE SmartFeeder 8 mm E - apoio da fita
(1) Apoio da fita, removível
(2) Abertura oval no apoio da fita
O SIPLACE SmartFeeder E está equipado com um apoio de fita (item 1 na Fig. 5.11 - 7). Se ne-
cessário, ele pode ser retirado facilmente.
Conduza a lâmina de uma chave de fenda de relojoeiro na abertura oval (item 2 na Fig. 5.11
- 7) do apoio da fita e puxe o apoio da fita para fora, no sentido contrário ao transporte da fita.
Ao colocar o apoio da fita, tenha cuidado para encaixá-lo na posição requerida.
5
5.12 Observar as indicações no SIPLACE SmartFeeder E
5.12.1 Indicação LED
O SIPLACE SmartFeeder E dispõe de uma indicação LED que indica os estados operacionais
para cada trilha.
NOTA
Altura de coleta Z constante e redução do tempo para correções das alturas de coleta
Para todos os componentes a partir de 0402 e menores, coloque sempre o apoio da
fita (item 1 na Fig. 5.11 - 7) no alimentador.
Manual de Operação E by SIPLACE 5 Tarefas na máquina
A partir da versão de software SC 712.1 Edição 05/2019 5.12 Observar as indicações no SIPLACE SmartFeeder E
241
5

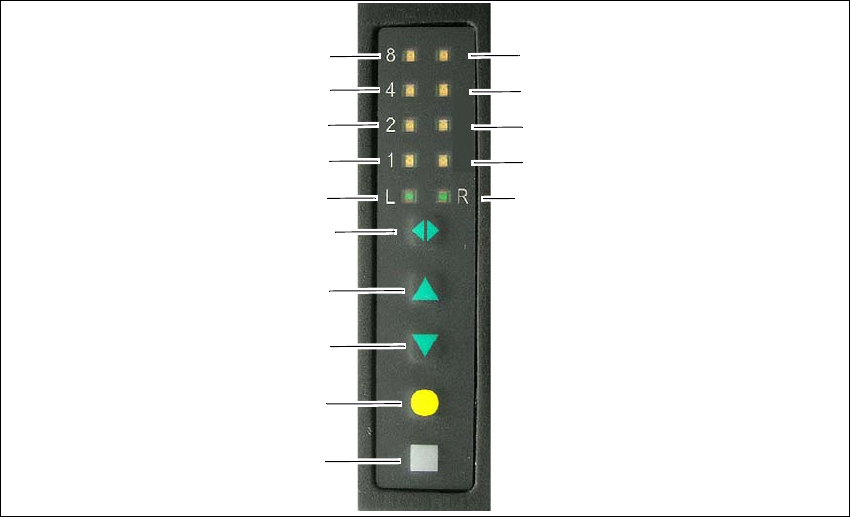

Fig. 5.12 - 1 Teclas e indicação LED: exemplo mostrado SIPLACE SmartFeeder 2x8mm módulo E
(1) Tecla SET
(2) Tecla FILME
(3) Tecla RETORNAR
(4) Tecla AVANÇAR
(5) Tecla mudança de trilha entre direita e esquerda
(6) LED L trilha esquerda está ativa
(7) LED 1 mm intervalo trilha esquerda
(8) LED 2 mm intervalo trilha esquerda
(9) LED 4 mm intervalo trilha esquerda
(10) LED 8 mm intervalo trilha esquerda
(11) LED R trilha direita ativa
(12) LED 1 mm intervalo trilha direita
(13) LED 2 mm intervalo trilha direita
(14) LED 4 mm intervalo trilha direita
(15) LED 8 mm intervalo trilha direita
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
5 Tarefas na máquina Manual de Operação E by SIPLACE
5.12 Observar as indicações no SIPLACE SmartFeeder E A partir da versão de software SC 712.1 Edição 05/2019
242
5.12.2 Indicação de status
– Verde:
O alimentador está pronto para operar e está incluído na preparação atual.
– Alaranjado:
Um aviso de alerta é sinalizado.
– Vermelho:
Ocorreu uma falha funcional.
– Apagada:
O alimentador não consta na preparação atual.
5
5
5.12.2.1 Indicação de status, possível significado e soluções
Na tabela a seguir são indicados a cor da indicação de status, o possível significado e as medidas
para a correção de falhas.
5
NOTA
"Indicação de status desligada" apenas para o alimentadores contidos na preparação
O controlador da máquina desliga a indicação de status dos alimentadores não incluídos
na preparação.
O estado "Indicação de status desligada" só é indicado se o sistema de programação ti-
ver predefinido um pedido para a linha. Isto facilita ao operador o controle dos alimenta-
dores porque só tem que prestar atenção aos alimentadores incluídos na preparação.
NOTA
Processo de preparação: Ativação da indicação de status para cada alimentador
No próprio processo de preparação - nenhuma informação de preparação à estação,
nem pedido da SIPLACE Pro enviado à estação/linha - a indicação de status é ativada
em cada alimentador após a inserção. Assim o operador recebe a informação se está
tudo em ordem.
Indicação d
e status
Possível significado Correção de falhas
Alaranjado Foi selecionada uma função não
permitida com o filme de cobertura
esticado (balancim do filme pres-
sionado para baixo).
Para a execução da função pretendida, retirar o filme do
par de rodas dentadas e cortar, para eliminar a tensão
do balancim do filme.
Alaranjado A tensão de alimentação de 24V
não ultrapassou o limiar de ligação
após a ligação
Verificar a alimentação de tensão
Vermelho,
intermitente
O software do alimentador não sal-
ta para a aplicação
Carregar novamente o software de aplicação
Carregar o software do alimentador
