5 Tarefas na máquina Manual de Operação E by SIPLACE 5.16 Atracar ou desatracar a mesa de troca A partir da versão de software SC 712.1 Edição 05/2019 248 5.16 Atracar ou desatracar a mesa de troca 5.16.1 Ins truções de …
Manual de Operação E by SIPLACE 5 Tarefas na máquina
A partir da versão de software SC 712.1 Edição 05/2019 5.15 Reabastecimento de componentes
247
5.15 Reabastecimento de componentes
Informações sobre o reabastecimento de componentes com e sem código de barras encontram-
se na Ajuda online.
Nos alimentadores de fita, preste atenção para que seja feita a junção de uma nova fita em
tempo hábil, de modo a não deixar esvaziar os alimentadores.
Não faça a junção das fitas muito cedo. Pois se depois da junção, você enrolar a ponta da
fita velha no novo rolo, pode acontecer que o rolo da nova fita ficar cheio demais. Assim a
fita pode deslizar do rolo e ficar embaraçada. Por sua vez, isso poderia provocar erros de
coleta e tempos de parada mais longos.
5 Tarefas na máquina Manual de Operação E by SIPLACE
5.16 Atracar ou desatracar a mesa de troca A partir da versão de software SC 712.1 Edição 05/2019
248
5.16 Atracar ou desatracar a mesa de troca
5.16.1 Instruções de segurança para atracar e desatracar a mesa de troca
5
5

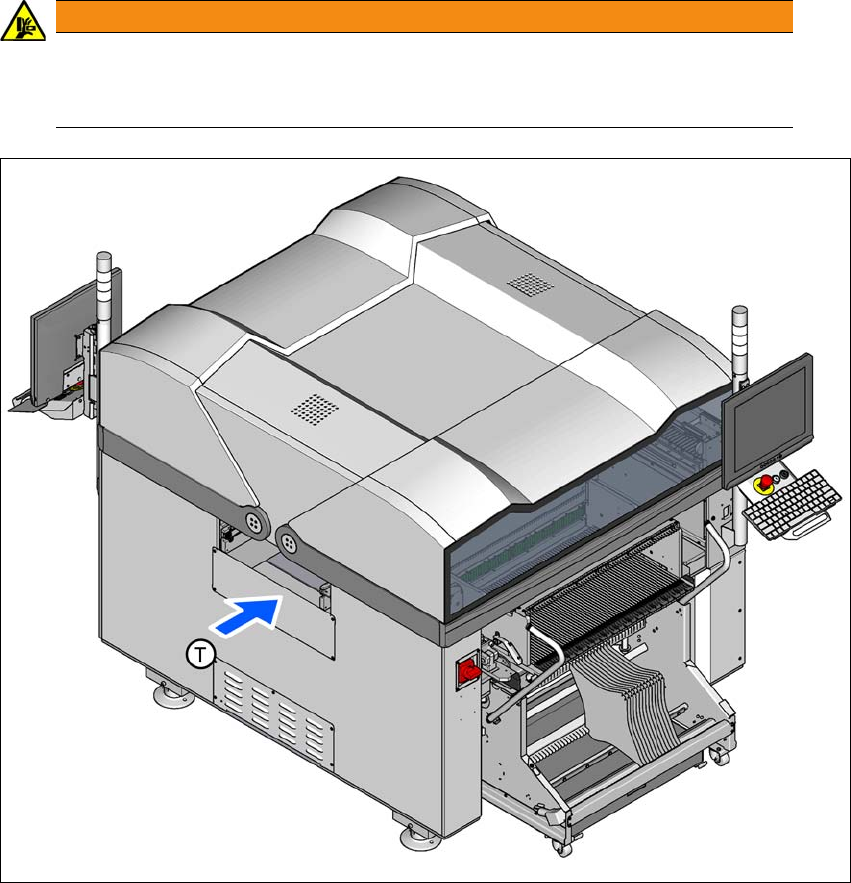

Fig. 5.16 - 1 Instruções de segurança para atracar e desatracar a mesa de troca
Além disso, a mesa de troca só pode ser atracada se as tampas de proteção estiverem fechadas.
ALERTA
PERIGO DE ESMAGAMENTO!
Ao atracar e desatracar a mesa de troca há perigo de esmagamento.
Atracar e desatracar a mesa de troca sempre sozinho.
Manual de Operação E by SIPLACE 5 Tarefas na máquina
A partir da versão de software SC 712.1 Edição 05/2019 5.16 Atracar ou desatracar a mesa de troca
249
5.16.2 Desatracar mesa de troca
Na tela básica do software da estação, selecione o ícone Alimentador... e o ícone
Compartimentos.
5
Fig. 5.16 - 2 SR GUI - Compartimentos
Clique no ícone para o desbloqueio no respectivo compartimento e aguarde até que
o bloqueio esteja aberto. Mais informações encontram-se na ajuda Online do software da es-
tação.
Desconectar o cabo de conexão à rede elétrica e o cabo de conexão Sub-D da mesa de troca
da estação de montagem
Com ambas as mãos nos manípulos, puxe a mesa de troca para fora da estação de monta-
gem.
5
Com ambas as mãos nos manípulos, puxe a mesa de troca para fora da estação de monta-
gem.
