Manual de Operação E by SIPLACE 6 Extensões da estação A partir da versão de software SC 712.1 Edição 05/2019 6.1 Troca dor de boca is 261 6 Pressione o carregado r uniformemente par a baixo, de modo que as esfera s de…
6 Extensões da estação Manual de Operação E by SIPLACE
6.1 Trocador de bocais A partir da versão de software SC 712.1 Edição 05/2019
260
6

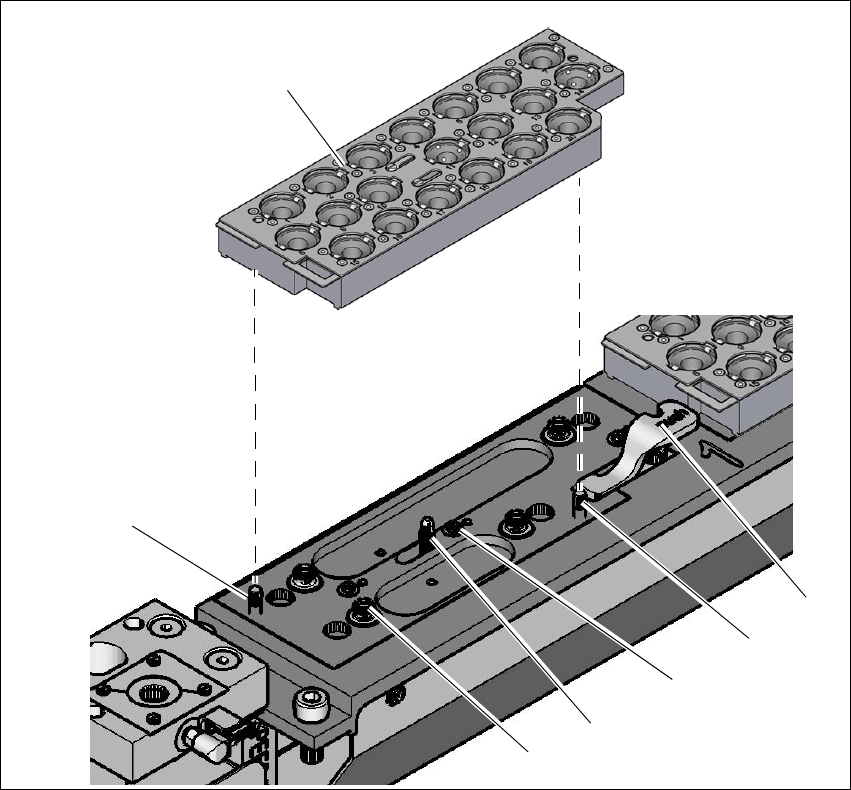

Fig. 6.1 - 5 Trocador de bocais para o SIPLACE CP14 - troca do carregador
(1) Alavanca para levantar o carregador
(2) Pino cilíndrico, encaixa no furo do carregador
(3) Pino elástico (3 unid.) para ativar o microinterruptor
(4) Pino do mecanismo de empurrar, desloca a placa de bloqueio
(5) Esfera do botão de pressão
(6) Pino cilíndrico, encaixa no furo oblongo do carregador
(7) Carregador
Coloque o carregador sobre as esferas de botão de pressão (item 5 na Fig. 6.1 - 5, página
260).
(1)
(3)
(4)
(5)
(7)
(6)
(2)
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.1 Trocador de bocais
261
6
Pressione o carregador uniformemente para baixo, de modo que as esferas de botão de
pressão encaixem simultaneamente em todos os botões de pressão.
NOTA
Antes da colocação, alinhe o carregador de tal modo que os pinos de centragem
(item 2 e 6 na Fig. 6.1 - 5, página 260) possam deslizar para o furo de centragem e
para o furo oblongo.
6 Extensões da estação Manual de Operação E by SIPLACE
6.1 Trocador de bocais A partir da versão de software SC 712.1 Edição 05/2019
262
6.1.2 Trocador de bocais para o SIPLACE TH/SIPLACE PP
Nº Artigo 03108343-xx Trocador de bocais SIPLACE TH, E by SIPLACE, compartimento 1
Nº Artigo 03113120-xx Trocador de bocais SIPLACE TH, E by SIPLACE, compartimento 2
Nº Artigo 03103613-xx Carregador para 2 bocais P&P
Nº Artigo 03109863-xx Carregador para 1 bocal P&P
6

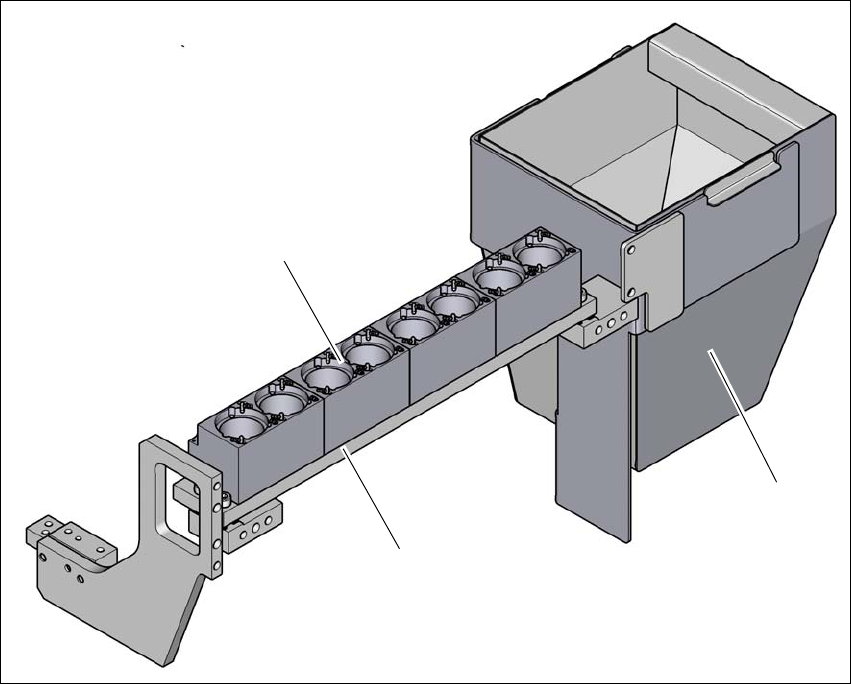

Fig. 6.1 - 6 Trocador de bocais para o SIPLACE TH/SIPLACE PP (exemplo)
(1) Carregador do trocador de bocais (2 bocais P&P)
(2) Recipiente de ejeção de componentes
(3) Trocador de bocais
(3)
(2)
(1)
