Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.1 Trocador de bocais
261
6
Pressione o carregador uniformemente para baixo, de modo que as esferas de botão de
pressão encaixem simultaneamente em todos os botões de pressão.
NOTA
Antes da colocação, alinhe o carregador de tal modo que os pinos de centragem
(item 2 e 6 na Fig. 6.1 - 5, página 260) possam deslizar para o furo de centragem e
para o furo oblongo.
6 Extensões da estação Manual de Operação E by SIPLACE
6.1 Trocador de bocais A partir da versão de software SC 712.1 Edição 05/2019
262
6.1.2 Trocador de bocais para o SIPLACE TH/SIPLACE PP
Nº Artigo 03108343-xx Trocador de bocais SIPLACE TH, E by SIPLACE, compartimento 1
Nº Artigo 03113120-xx Trocador de bocais SIPLACE TH, E by SIPLACE, compartimento 2
Nº Artigo 03103613-xx Carregador para 2 bocais P&P
Nº Artigo 03109863-xx Carregador para 1 bocal P&P
6
Fig. 6.1 - 6 Trocador de bocais para o SIPLACE TH/SIPLACE PP (exemplo)
(1) Carregador do trocador de bocais (2 bocais P&P)
(2) Recipiente de ejeção de componentes
(3) Trocador de bocais
(3)
(2)
(1)
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.1 Trocador de bocais
263
6.1.2.1 Descrição
Existem dois tipos diferentes de trocador de bocais. Um pode receber 4 carregadores com res-
pectivamente duas garagens de bocais, o outro pode receber 8 carregadores com respectiva-
mente 2 garagens de bocais.
Estão disponíveis dois tipos de carregadores: carregadores padrão e carregadores para bocais
especiais ou garras. Os carregadores estão assentados sobre um suporte comum. Cada um está
centralizado com dois pinos cilíndricos e fixado com dois parafusos de cabeça escareada.
6

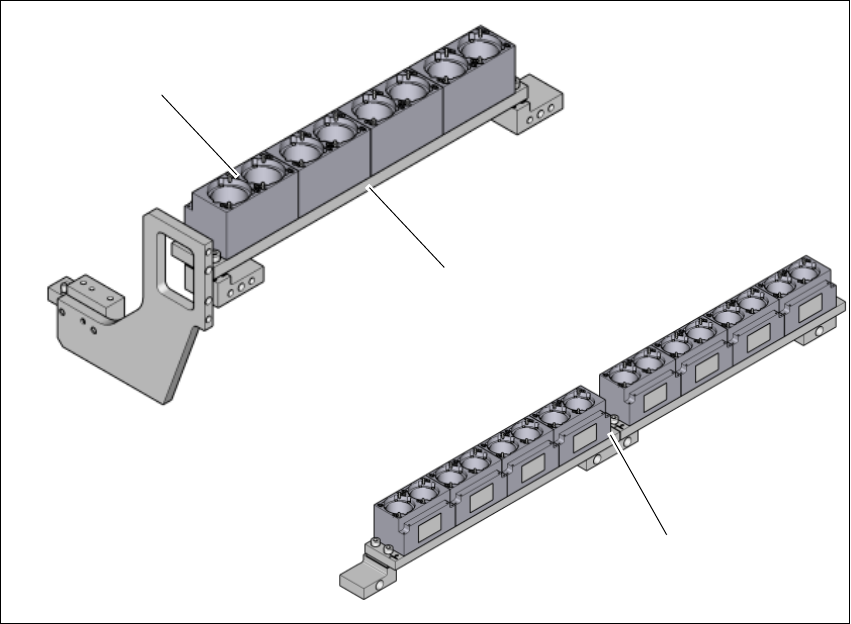

Fig. 6.1 - 7 Carregador do trocador de bocais para o SIPLACE TH/SIPLACE PP
(1) Carregador para 2 bocais
(2) Trocador de bocais com 4 x 2 carregadores para bocais
(3) Trocador de bocais com 4 x 2 carregadores para bocais
(1)
(2)
(3)
