6 Extensões da estação Manual de Operação E by SIPLACE 6.1 Trocador de bocais A partir da ver são de software SC 712.1 E dição 05/2019 266 6.1.2.4 Montagem Nas esta ções de mont agem E by SI PLACE os tro cadores de b oca…
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.1 Trocador de bocais
265
6.1.2.3 Posição do trocador de bocais para o SIPLACE TH
6

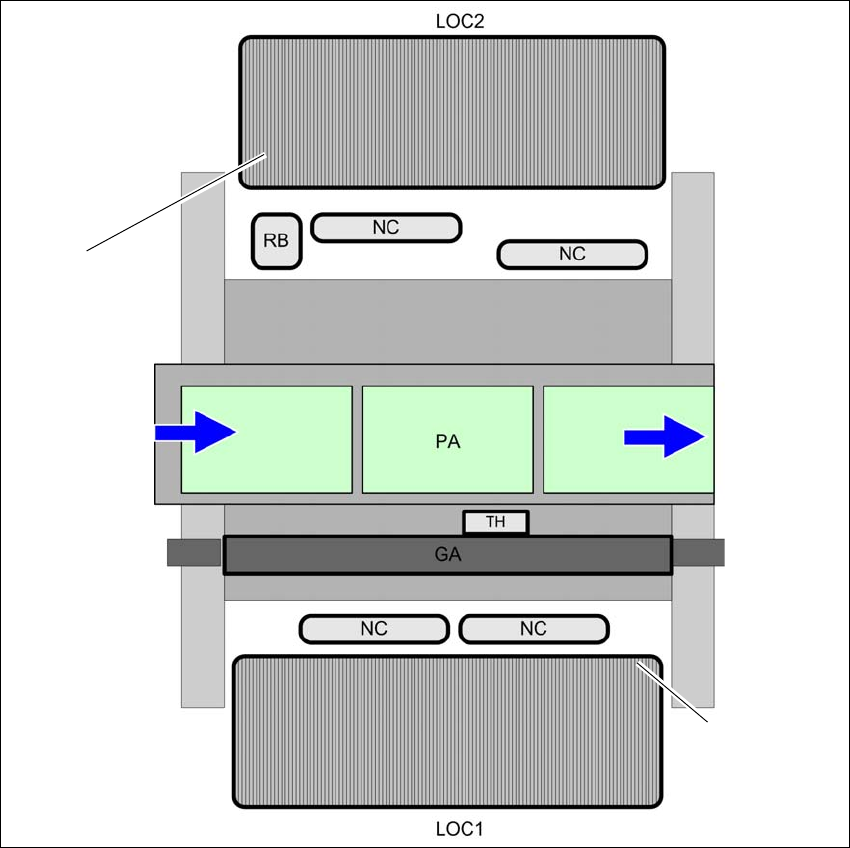

Fig. 6.1 - 8 Posição do trocador de bocais para o SIPLACE TH - exemplo
6
(1) Mesa de troca no compartimento 1
(2) Mesa de troca no compartimento 2
(PPW) Trocador de bocais
(RB) Recipiente de ejeção
(PA) Zona de montagem
(GA) Portal
(2)
(1)
6 Extensões da estação Manual de Operação E by SIPLACE
6.1 Trocador de bocais A partir da versão de software SC 712.1 Edição 05/2019
266
6.1.2.4 Montagem
Nas estações de montagem E by SIPLACE os trocadores de bocais são fixados no quadro da
máquina.
6

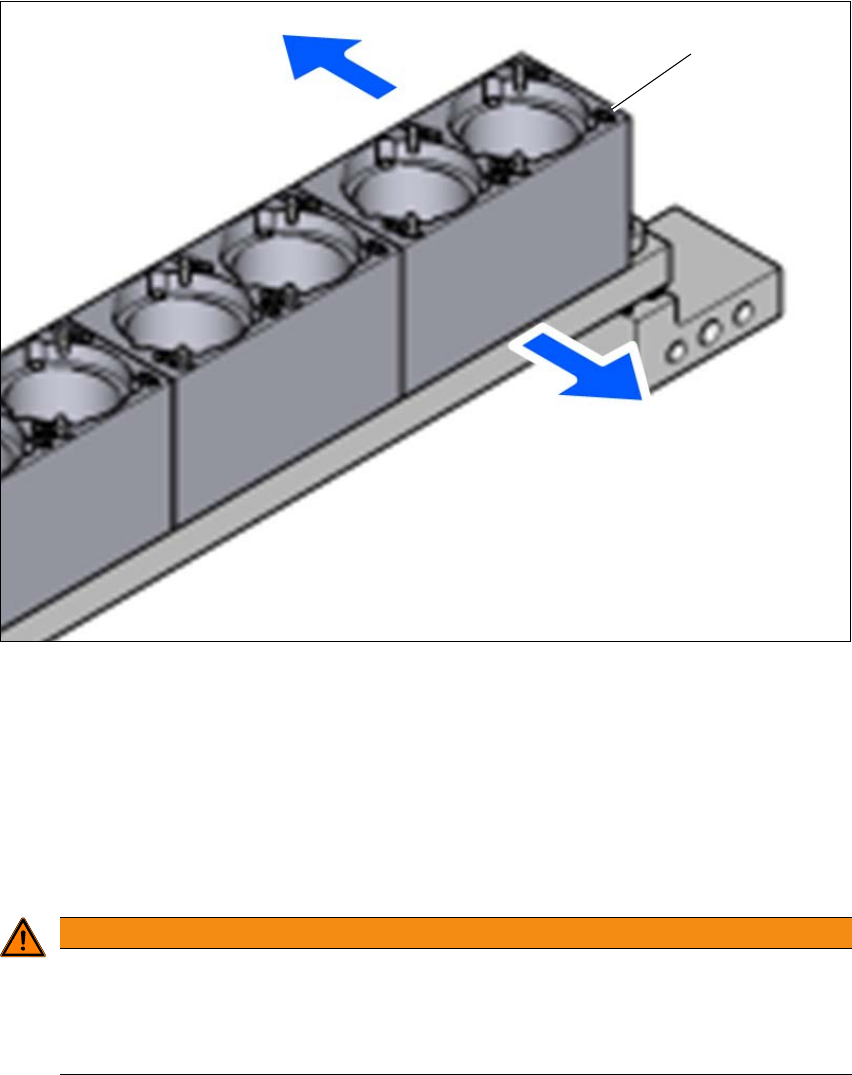

Fig. 6.1 - 9 Posição de montagem
(1) Furo de marcação
(2) A seta aponta no sentido do transporte de PCI
(3) Lado do operador
6
Alinhe o trocador de bocais de forma que o furo de marcação (item 1) fique à esquerda,
quando visto a partir do operador.
6
6
ALERTA
Perigo de colisão de cabeçote em caso de configuração mista!
No caso de configuração mista, há perigo de colisão de cabeçote.
Para cada cabeçote de montagem instale somente o respectivo trocador de bocais
com os carregadores de bocais para o cabeçote de montagem correspondente.
(1)
(3)
(2)
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.1 Trocador de bocais
267
6.1.2.5 Recipiente de ejeção de componentes para o SIPLACE TH
Para o SIPLACE TH pode ser instalado um recipiente de ejeção de componentes. Ele está posi-
cionado ao lado do módulo de visão Fine‐pitch.
6.1.2.6 Garras e bocais especiais
Além do leque SMT padrão, as estações de montagem SIPLACE também trabalham com com-
ponentes de técnica de encaixe em furo (Through Hole Technology) e componentes de formas
incomuns OSC (Odd Shaped Components). Paralelamente a ASM desenvolve continuamente
bocais especiais e garras.
São fornecidos bocais especiais para todos os cabeçotes de montagem, com o objetivo de obter
o máximo de velocidade, precisão e flexibilidade na execução de pedidos de montagem. A utili-
zação de trocadores automáticos de bocais reduz também os tempos de preparação necessários
para uma troca de produto.
A ASM oferece garras mecânicas para o SIPLACE TH/SIPLACE PP Componentes cujas super-
fícies não são apropriadas para aspiração por meio de bocais, são coletados e montados por
meio de garras mecânicas. Existem dois modelos de garras, que podem ser classificadas em dois
grupos, de acordo com a sua função:
– Garras que pegam o componente pelas arestas externas e
– garras que pegam o componente pela aresta interna.
Informações sobre bocais especiais e garras podem ser obtidas junto à ASM. Para a fabricação
de carregadores e garras especiais, também entre em contato com a ASM.
