6 Extensões da estação Manual de Operação E by SIPLACE
6.1 Trocador de bocais A partir da versão de software SC 712.1 Edição 05/2019
268
6.1.3 Trocador de bocais para o SIPLACE CP12
Nº Artigo 03113197-xx Trocador de bocais E by SIPLACE, CP12, compartimento 1 e 2
Nº Artigo 03081446-xx Carregador para 1 x 12 bocais para o tipo de bocal 30xx
6

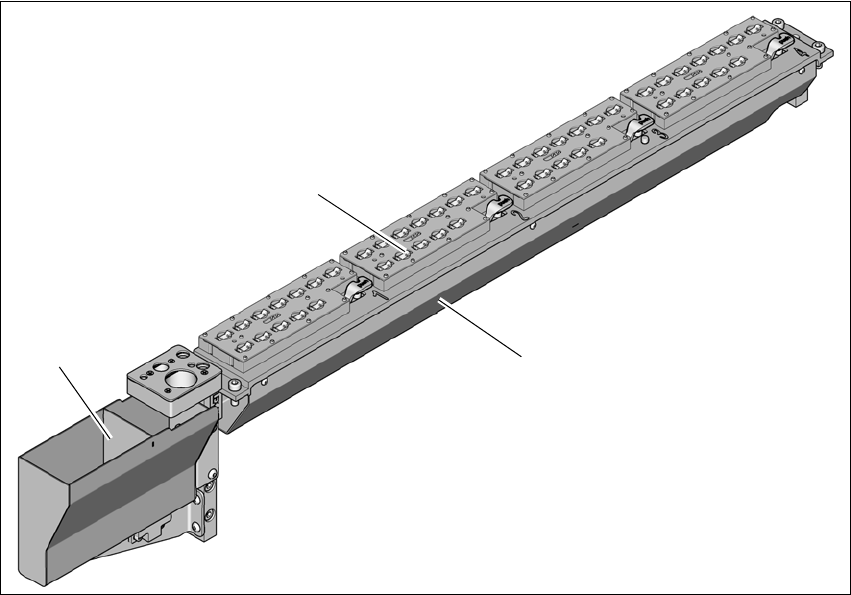

Fig. 6.1 - 10 Trocador de bocais para o SIPLACE CP12
(1) Carregador do trocador de bocais
(2) Trocador de bocais
(3) Recipiente de ejeção de componentes
(2)
(3)
(1)
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.1 Trocador de bocais
269
6

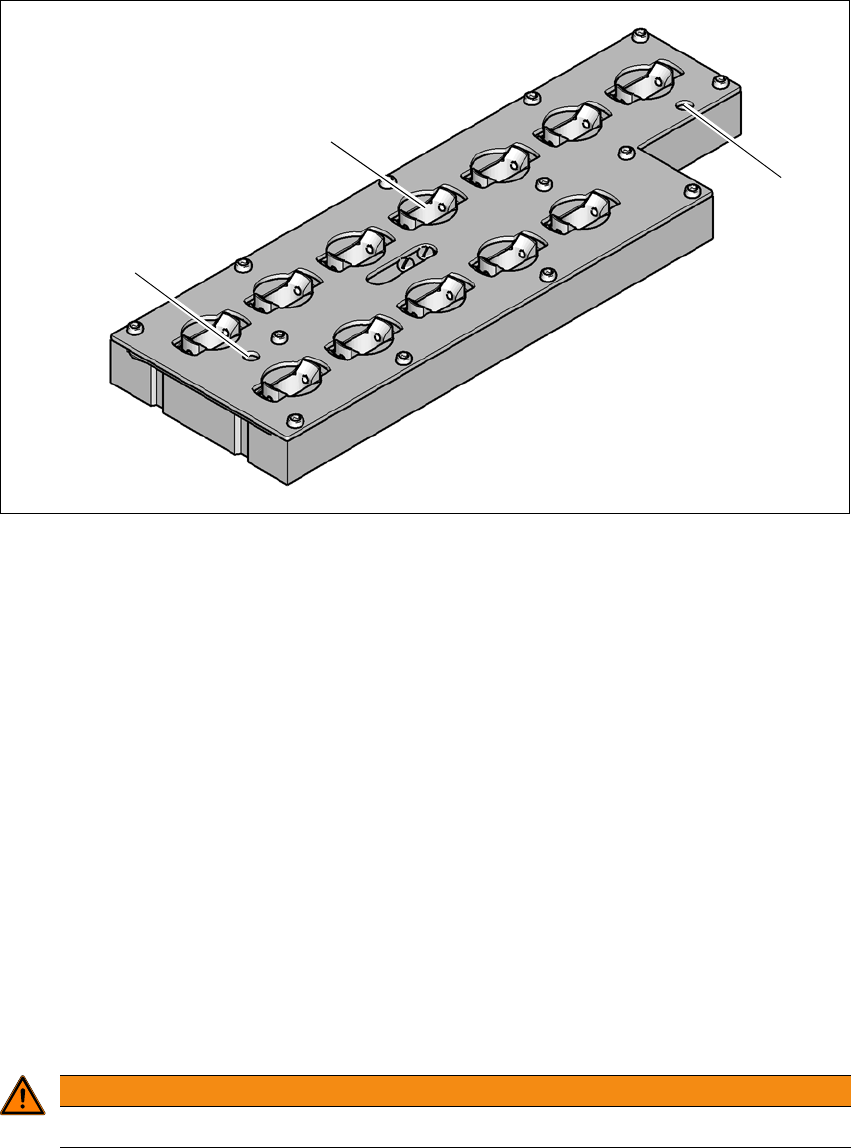

Fig. 6.1 - 11 Carregador de bocais para o SIPLACE CP12
(1) 12 garagens para bocais 30xx
(2) Marcas de ajuste (visível apenas com placa de bloqueio aberta)
6.1.3.1 Descrição
Este trocador de bocais recebe 4 carregadores, cada um com 12 garagens de bocais.
Os carregadores estão assentados sobre um suporte comum. Eles são centralizados com dois
pinos cilíndricos e fixados com 4 botões de pressão. A posição exata é determinada por meio de
duas marcas de ajuste em cada carregador. O assentamento correto dos carregadores no corpo
principal do trocador de bocais é controlado com microinterruptores para não ocorrer uma colisão
do cabeçote de montagem com um carregador eventualmente saliente. Todas as posições de
carregador têm de estar ocupadas, porque o circuito de segurança pára a máquina se houver car-
regadores faltando ou assentados incorretamente.
Na estação de bocais instalada é possível soprar componentes dos bocais do SIPLACE CP12,
bem como retirar e ejetar bocais.
6
(1)
(2)
(2)
ALERTA
Utilize o carregador para o SIPLACE CP12 somente com o SIPLACE CP12.
6 Extensões da estação Manual de Operação E by SIPLACE
6.1 Trocador de bocais A partir da versão de software SC 712.1 Edição 05/2019
270
6.1.3.2 Dados técnicos
6
Trocador de bocais para o SIPLACE CP12
Quantidade de garagens de bocais 48
Quantidade de carregadores de bocais 4
Tipos de bocais 30xx
Tempo de troca de bocais aprox. 2 s por bocal
Conexão de ar comprimido 0,45 MPa (4,5 bar)
