6 Extensões da estação Manual de Operação E by SIPLACE 6.1 Trocador de bocais A partir da ver são de software SC 712.1 E dição 05/2019 276 6.1.4 Trocador de bocais para o SIPLACE CP6 Nº Artigo 03113131 -xx Trocador de bo…
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.1 Trocador de bocais
275
6
Coloque o carregador sobre as esferas de botão de pressão (item 5 na Fig. 6.1 - 5, página
260).
Pressione o carregador uniformemente para baixo, de modo que as esferas de botão de
pressão encaixem simultaneamente em todos os botões de pressão.
NOTA
Desloque a placa de bloqueio para a posição "carregador bloqueado".
Antes da colocação, alinhe o carregador de tal modo que os pinos de centragem
(item 2 e 6 na Fig. 6.1 - 5, página 260) possam deslizar para o furo de centragem e
para o furo oblongo.
6 Extensões da estação Manual de Operação E by SIPLACE
6.1 Trocador de bocais A partir da versão de software SC 712.1 Edição 05/2019
276
6.1.4 Trocador de bocais para o SIPLACE CP6
Nº Artigo 03113131-xx Trocador de bocais E by SIPLACE, CP6, compartimento 1
Nº Artigo 03113126--xx Trocador de bocais E by SIPLACE, CP6, compartimento 2
Nº Artigo 03105864-xx Carregador para 1 x 12 bocais para o tipo de bocal 39xx
Nº Artigo 03106048-xx Carregador para1 x 6 bocais para o tipo de bocal 38xx
6
Fig. 6.1 - 15 Trocador de bocais para o SIPLACE CP6
(1) Carregador do trocador de bocais (38xx)
(2) Trocador de bocais
(3) Recipiente de ejeção de componentes
(2)
(3)
(1)
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.1 Trocador de bocais
277
6.1.4.1 Descrição
Este trocador de bocais recebe 4 carregadores, cada um com 6 garagens de bocais.
Os carregadores estão assentados sobre um suporte comum. Eles são centralizados com dois
pinos cilíndricos e fixados com 4 botões de pressão. A posição exata é determinada por meio de
duas marcas de ajuste em cada carregador. O assentamento correto dos carregadores no corpo
principal do trocador de bocais é controlado com microinterruptores para não ocorrer uma colisão
do cabeçote de montagem com um carregador eventualmente saliente. Todas as posições de
carregador têm de estar ocupadas, porque o circuito de segurança pára a máquina se houver car-
regadores faltando ou assentados incorretamente.
Na estação de bocais instalada é possível soprar componentes dos bocais do SIPLACE CP6,
bem como retirar e ejetar bocais.
6
6

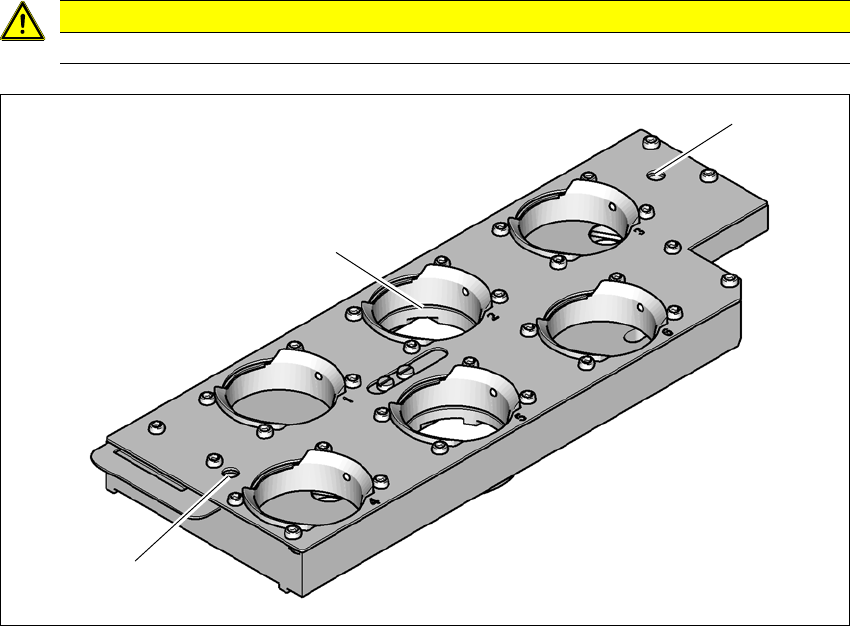

Fig. 6.1 - 16 Carregador do trocador de bocais para o SIPLACE CP6
(1) 6 garagens para bocais 38xx
(2) Marcas de ajuste (visível apenas com placa de bloqueio aberta)
CUIDADO
Utilize o carregador para o SIPLACE CP6 somente com o SIPLACE CP6.
(1)
(2)
(2)
