Manual de Operação E by SIPLACE 6 Extensões da estação A partir da versão de software SC 712.1 Edição 05/2019 6.1 Troca dor de boca is 279 6.1.4.2 Dados técnicos 6 Trocador de bocais para o SIPLACE CP6 Quantidade de gara…
6 Extensões da estação Manual de Operação E by SIPLACE
6.1 Trocador de bocais A partir da versão de software SC 712.1 Edição 05/2019
278
6

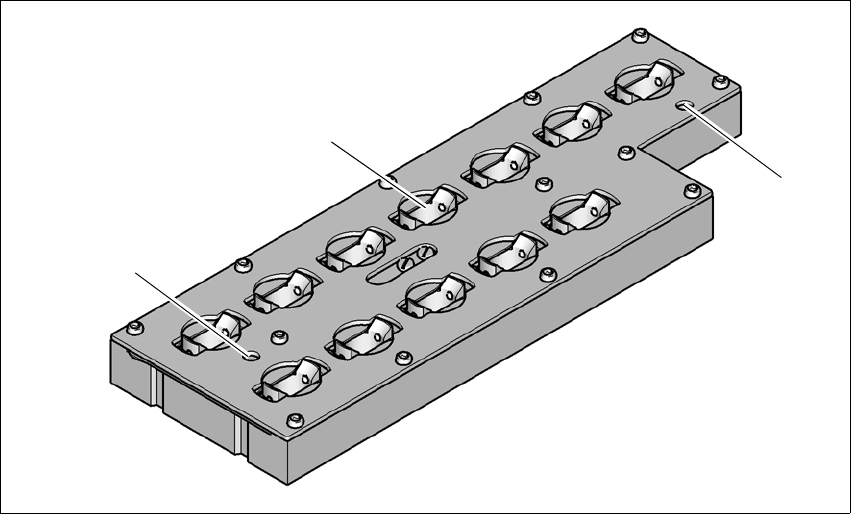

Fig. 6.1 - 17 Carregador de bocais para o SIPLACE CP6
(1) 12 garagens para bocais 39xx
(2) Marcas de ajuste (visível apenas com placa de bloqueio aberta)
(1)
(2)
(2)
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.1 Trocador de bocais
279
6.1.4.2 Dados técnicos
6
Trocador de bocais para o SIPLACE CP6
Quantidade de garagens de bocais
38xx
39xx
24
48
Quantidade de carregadores de bocais 4
Tipos de bocais 38xx/39xx
Tempo de troca de bocais aprox. 2 s por bocal
Conexão de ar comprimido 0,45 MPa (4,5 bar)
6 Extensões da estação Manual de Operação E by SIPLACE
6.1 Trocador de bocais A partir da versão de software SC 712.1 Edição 05/2019
280
6.1.4.3 Posição do trocador de bocais para o SIPLACE CP6
6

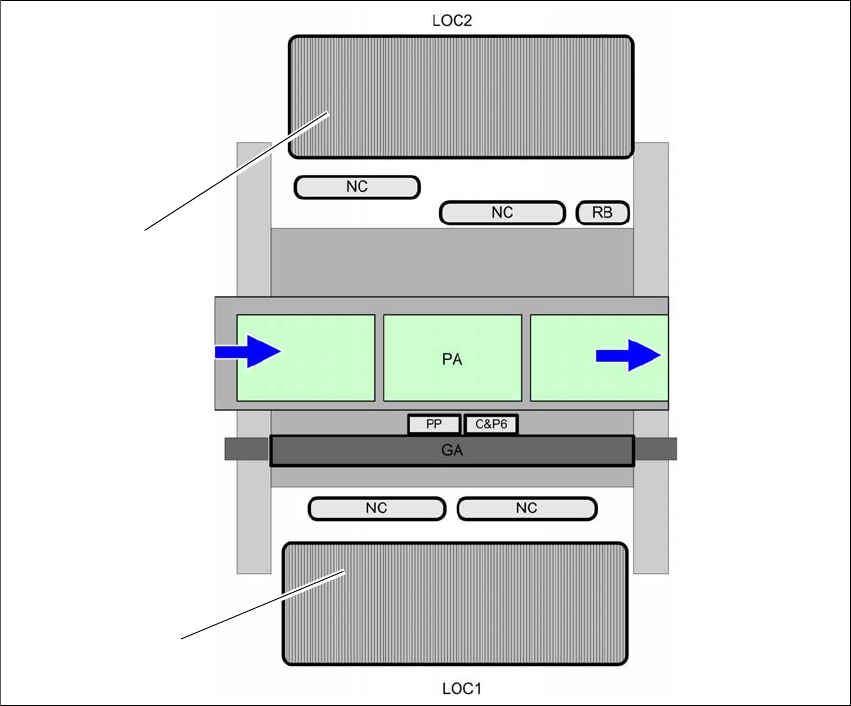

Fig. 6.1 - 18 Posição do trocador de bocais para o SIPLACE CP6 - exemplo
(1) Mesa de troca no compartimento 1
(2) Mesa de troca no compartimento 2
(PPW) Trocador de bocais
(RB) Recipiente de ejeção
(PA) Zona de montagem
(GA) Portal
(2)
(1)
