6 Extensões da estação Manual de Operação E by SIPLACE 6.1 Trocador de bocais A partir da ver são de software SC 712.1 E dição 05/2019 284 6 Pressione o carregador u niform emente para baixo , de modo que as esferas d …
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.1 Trocador de bocais
283
6
Fig. 6.1 - 20 Trocador de bocais para o SIPLACE CP14 - troca do carregador
(1) Alavanca para levantar o carregador
(2) Pino cilíndrico, encaixa no furo do carregador
(3) Pino elástico (3 unid.) para ativar o microinterruptor
(4) Pino do mecanismo de empurrar, desloca a placa de bloqueio
(5) Esfera do botão de pressão
(6) Pino cilíndrico, encaixa no furo oblongo do carregador
(7) Carregador
Coloque o carregador sobre as esferas de botão de pressão (item 5 na Fig. 6.1 - 5, página
260).
(1)
(3)
(4)
(5)
(7)
(6)
(2)
6 Extensões da estação Manual de Operação E by SIPLACE
6.1 Trocador de bocais A partir da versão de software SC 712.1 Edição 05/2019
284
6
Pressione o carregador uniformemente para baixo, de modo que as esferas de botão de
pressão encaixem simultaneamente em todos os botões de pressão.
NOTA
6
Antes da colocação, alinhe o carregador de tal modo que os pinos de centragem
(item 2 e 6 na Fig. 6.1 - 5, página 260) possam deslizar para o furo de centragem e
para o furo oblongo.
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.2 Estação de controle (HMI) no compartimento 2
285
6.2 Estação de controle (HMI) no compartimento 2
Nº Artigo 03113590Sxx Estação de controle (HMI), compart. 2
Para estações de montagem com apenas uma estação de controle (HMI) no compartimento 1
você pode instalar uma estação de controle adicional no compartimento 2.
6

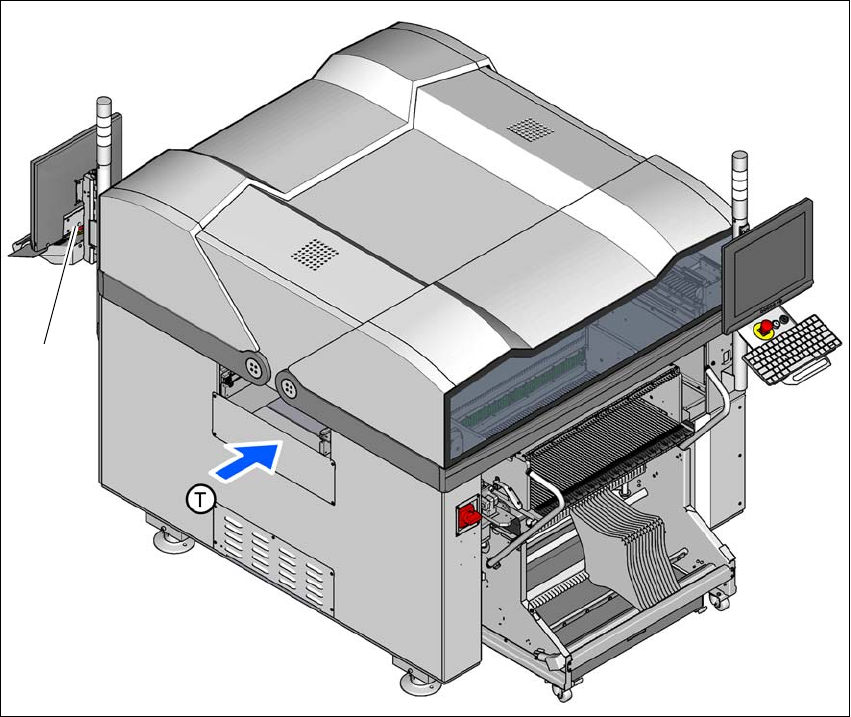

Fig. 6.2 - 1 Estação de controle (HMI) no compartimento 2
(1) Estação de controle (HMI) no compartimento 2
(T) Sentido de transporte das placas de circuito impresso
(1)
