Manual de Operação E by SIPLACE 6 Extensões da estação A partir da versão de software SC 712.1 Edição 05/2019 6.3 SIPLA CE JTF-MW 293 Placa de aviso de alerta Peso elevado Quantidade por SIPLACE JTF-MW: 1 6 6 6 Peso elev…
6 Extensões da estação Manual de Operação E by SIPLACE
6.3 SIPLACE JTF-MW A partir da versão de software SC 712.1 Edição 05/2019
292
6.3.5.5 Placas de aviso de alerta na SIPLACE JTF-MW
6

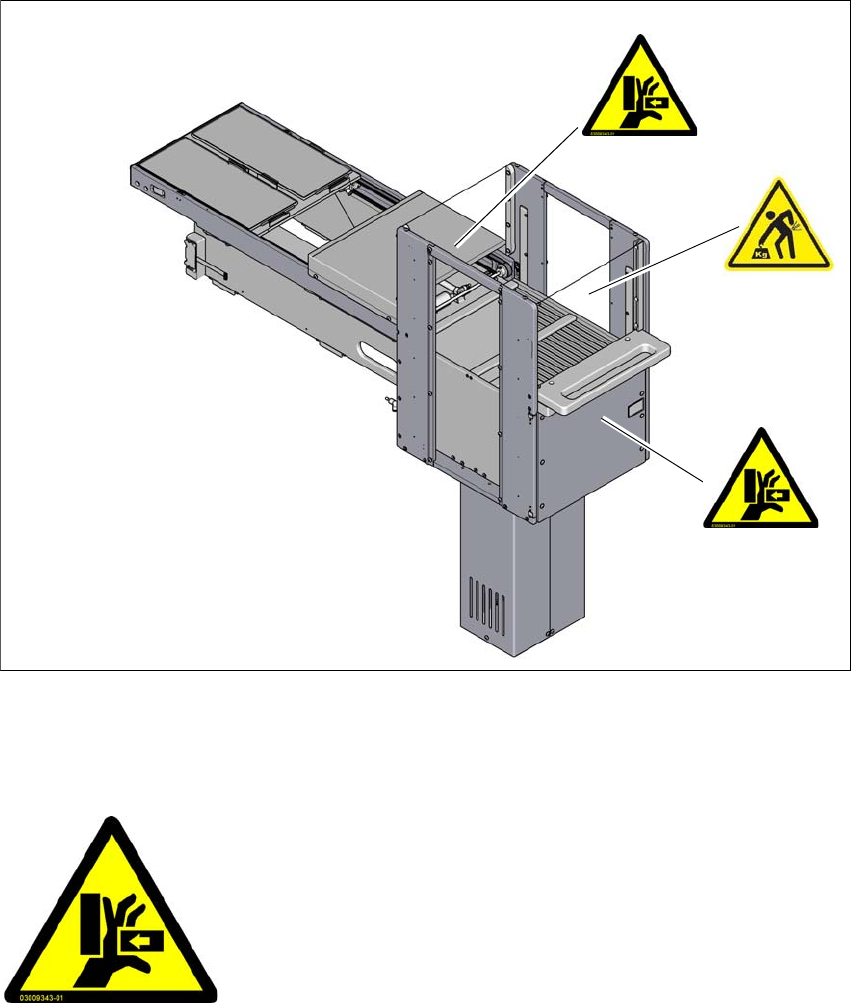

Fig. 6.3 - 4 Placas de aviso de alerta na SIPLACE JTF-MW
– W204, Nº Artigo 03009343-01
Placa de aviso de alerta W204
6
Quantidade por SIPLACE JTF-MW: 2
W204
W204
Peso elevado
6
6
6
PERIGO DE ESMAGAMENTO!
A intervenção pode provocar ferimentos nos braços e nas mãos.
Não intervir no SIPLACE JTF-MW durante o funcionamento
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.3 SIPLACE JTF-MW
293
Placa de aviso de alerta Peso elevado
Quantidade por SIPLACE JTF-MW: 1
6
6
6
Peso elevado!
Devido ao peso elevado do SIPLACE JTF-MW (
~ 60 kg) podem ocor-
rer ferimentos, quando o módulo não é manuseado corretamente.
Não suspenda ou carregue o módulo sozinho.
Utilize dispositivos e técnicas de elevação adequadas para remo-
ver ou substituir o módulo.
Solicite ajuda de uma segunda pessoa.
6 Extensões da estação Manual de Operação E by SIPLACE
6.4 Porta-bandeja manual E A partir da versão de software SC 712.1 Edição 05/2019
294
6.4 Porta-bandeja manual E
Nº Artigo 03113327Sxx Somente porta-bandeja manual manual velocidade E
Nº Artigo 03113012Sxx Somente porta-bandeja manual manual E Flex
Nº Artigo 03126454Sxx Somente porta-bandeja manual manual E kit de acessórios Flex
6
Fig. 6.4 - 1 Porta-bandeja manual E
(1) Porta-bandeja manual E Speed
(2) Porta-bandeja manual E Flex
O porta-bandeja manual 2 da E by SIPLACE é utilizado para oferecer um suporte de bandeja para
2x bandejas JEDEC padrão ao mesmo tempo. Com auxílio do porta-bandeja manual pode-se dis-
ponibilizar componentes rapidamente em qualquer bandeja JEDEC.
(1)
(2)
