Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.9 SIPLACE Power Adapter E
303
6.9 SIPLACE Power Adapter E
Nº Artigo 03113102-xx SIPLACE Power Adapter E
Com o SIPLACE Power Adapter E o SIPLACE SmartFeeder E pode ser utilizado fora da estação
de montagem e da área de preparação. O SIPLACE Power Adapter E pode ser utilizado indivi-
dualmente ou colocado na SIPLACE Preparation Table E (veja a seção 6.8 na página 302).
6

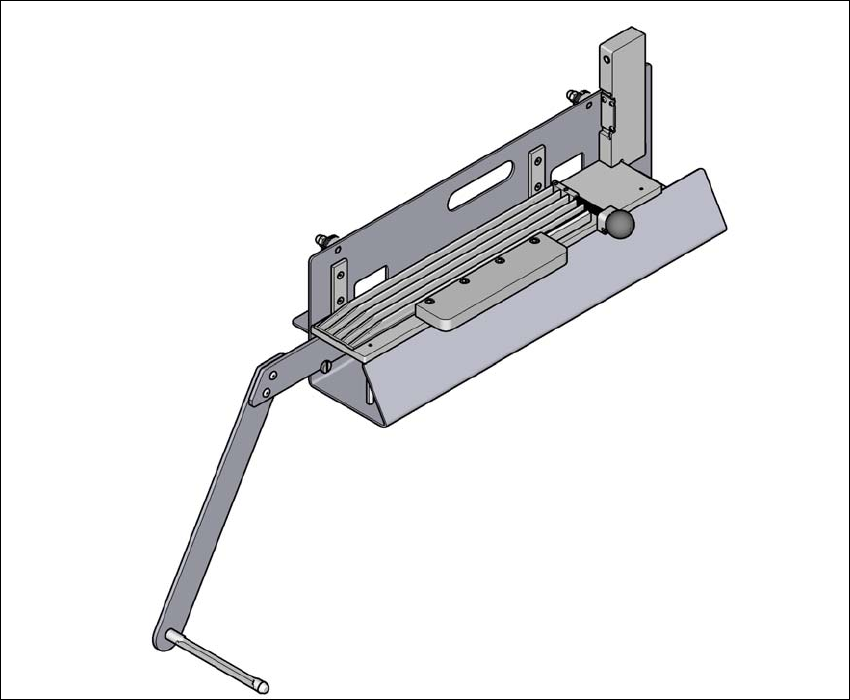

Fig. 6.9 - 1 SIPLACE Power Adapter E
6 Extensões da estação Manual de Operação E by SIPLACE
6.9 SIPLACE Power Adapter E A partir da versão de software SC 712.1 Edição 05/2019
304
Fig. 6.9 - 2 Montagem do SIPLACE Power Adapter E na SIPLACE Preparation Table E
Monte o SIPLACE Power Adapter E com estas 3 funções de fixação (1) na Preparation Ta-
ble.
O suporte (2) para o rolo de fita pode ser removido durante o transporte ou quando não é
utilizado. 6
(2)
(1)
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.9 SIPLACE Power Adapter E
305
6.9.1 Utilização do SIPLACE Power Adapter E
Fig. 6.9 - 3 Utilização do SIPLACE Power Adapter E
Puxe o botão (1), quando inserir o SIPLACE SmartFeeder E (2) no SIPLACE Power Adapter
E.
Quando da inserção assegure que o pino (3) no SIPLACE SmartFeeder E esteja inserido na
bucha guia no SIPLACE Power Adapter E. 6
– Entrada de rede DC (4) do SIPLACE Power Adapter E.
– Entrada de rede AC (5) do SIPLACE Power Adapter E.
Quando o SIPLACE SmartFeeder E está assentado corretamente, solte o botão para travar
o SIPLACE SmartFeeder E.
Para remover o SIPLACE SmartFeeder E do SIPLACE Power Adapter E, puxe o botão para
destravar o SIPLACE SmartFeeder E e remova o SIPLACE SmartFeeder E.
O SIPLACE Power Adapter E com 2 cabos de conexão à rede elétrica para ligação numa tomada
de parede. Escolha o cabo de conexão à rede elétrica correto conforme o tipo de tomada da sua
região.
(3)
(1)
(4)
(5)
(2)
