6 Extensões da estação Manual de Operação E by SIPLACE
6.9 SIPLACE Power Adapter E A partir da versão de software SC 712.1 Edição 05/2019
304

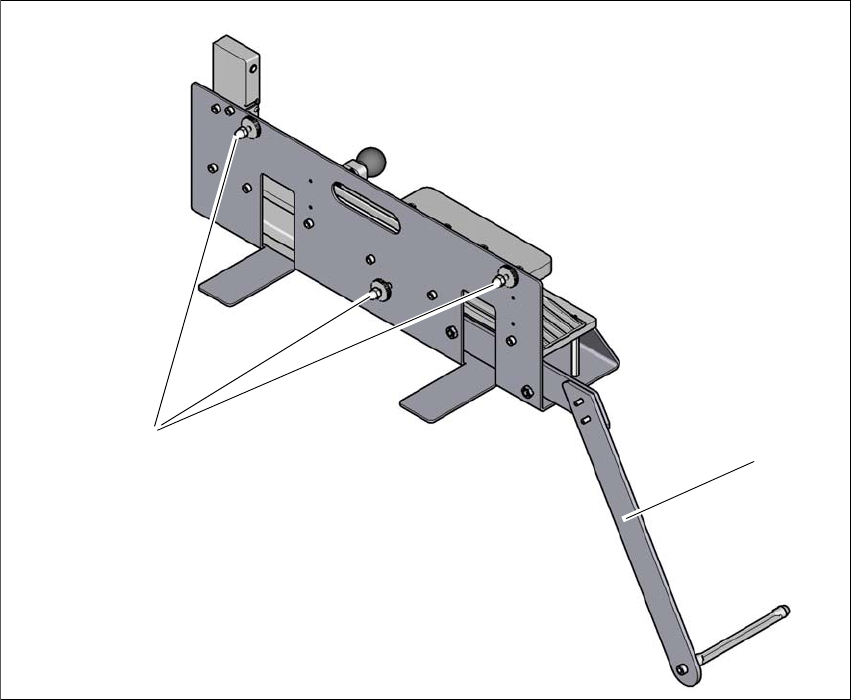

Fig. 6.9 - 2 Montagem do SIPLACE Power Adapter E na SIPLACE Preparation Table E
Monte o SIPLACE Power Adapter E com estas 3 funções de fixação (1) na Preparation Ta-
ble.
O suporte (2) para o rolo de fita pode ser removido durante o transporte ou quando não é
utilizado. 6
(2)
(1)
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.9 SIPLACE Power Adapter E
305
6.9.1 Utilização do SIPLACE Power Adapter E

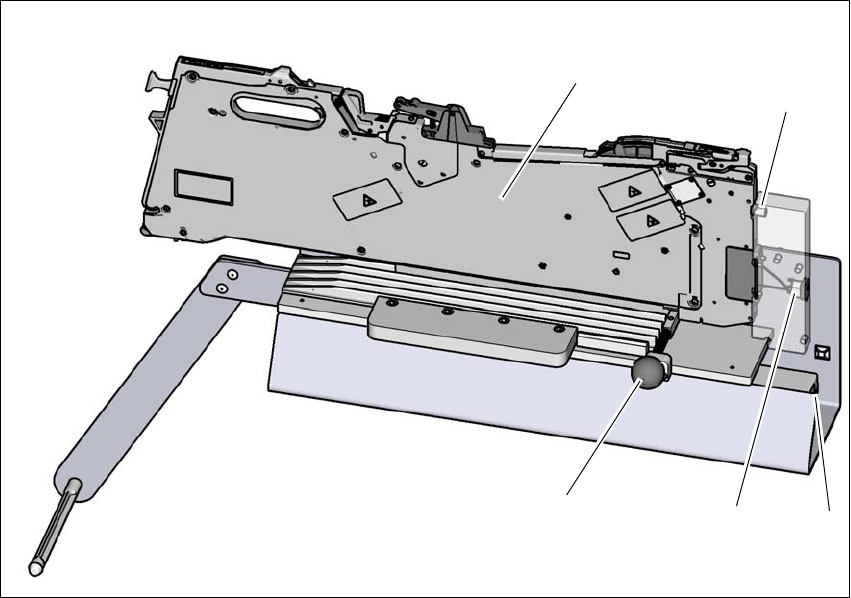

Fig. 6.9 - 3 Utilização do SIPLACE Power Adapter E
Puxe o botão (1), quando inserir o SIPLACE SmartFeeder E (2) no SIPLACE Power Adapter
E.
Quando da inserção assegure que o pino (3) no SIPLACE SmartFeeder E esteja inserido na
bucha guia no SIPLACE Power Adapter E. 6
– Entrada de rede DC (4) do SIPLACE Power Adapter E.
– Entrada de rede AC (5) do SIPLACE Power Adapter E.
Quando o SIPLACE SmartFeeder E está assentado corretamente, solte o botão para travar
o SIPLACE SmartFeeder E.
Para remover o SIPLACE SmartFeeder E do SIPLACE Power Adapter E, puxe o botão para
destravar o SIPLACE SmartFeeder E e remova o SIPLACE SmartFeeder E.
O SIPLACE Power Adapter E com 2 cabos de conexão à rede elétrica para ligação numa tomada
de parede. Escolha o cabo de conexão à rede elétrica correto conforme o tipo de tomada da sua
região.
(3)
(1)
(4)
(5)
(2)
6 Extensões da estação Manual de Operação E by SIPLACE
6.10 Fonte de alimentação externa PowerSupply COT E A partir da versão de software SC 712.1 Edição 05/2019
306
6.10 Fonte de alimentação externa PowerSupply COT E
Nº Artigo 00288211-xx Fonte de alimentação externa COT E
6
Fig. 6.10 - 1 Fonte de alimentação externa PowerSupply COT E
(1) Conexão Harting
(2) Conexão D-Sub
(3) Conexão à rede
Conexão Harting
A fonte de alimentação PowerSupply COT E oferece, através do conector Harting, uma saída de
25V 10A para a mesa de troca da série E (dispositivo de inserção). Através desta conexão tam-
bém está disponível uma transferência de dados, possibilitando uma comunicação com os trans-
portadores na mesa de troca.
Conexão D-Sub
O conector D-Sub é utilizado para estabelecer uma conexão ao Setup Center via cabo CAN-Bus.
Deste modo o operador pode programar e ajustar os transportadores na mesa de troca a partir
de um local remoto (não junto à estação de montagem).
Conexão à rede
O módulo é fornecido com 2 cabos de conexão à rede elétrica para ligação numa tomada de pa-
rede. Escolha o cabo de conexão à rede elétrica correto conforme o tipo de tomada da sua região.
Para ligação à corrente alternada são possíveis diversas tensões e frequências (100-240 VAC,
50-60 Hz).
Ao ligar o módulo acende o LED verde na cobertura superior do módulo.
(3)
(2)
(1)
