6 Extensões da estação Manual de Operação E by SIPLACE
6.10 Fonte de alimentação externa PowerSupply COT E A partir da versão de software SC 712.1 Edição 05/2019
306
6.10 Fonte de alimentação externa PowerSupply COT E
Nº Artigo 00288211-xx Fonte de alimentação externa COT E
6

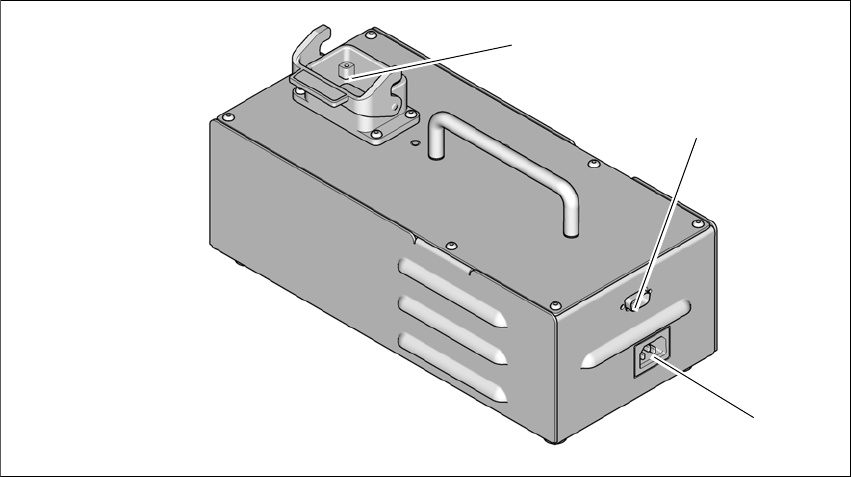

Fig. 6.10 - 1 Fonte de alimentação externa PowerSupply COT E
(1) Conexão Harting
(2) Conexão D-Sub
(3) Conexão à rede
Conexão Harting
A fonte de alimentação PowerSupply COT E oferece, através do conector Harting, uma saída de
25V 10A para a mesa de troca da série E (dispositivo de inserção). Através desta conexão tam-
bém está disponível uma transferência de dados, possibilitando uma comunicação com os trans-
portadores na mesa de troca.
Conexão D-Sub
O conector D-Sub é utilizado para estabelecer uma conexão ao Setup Center via cabo CAN-Bus.
Deste modo o operador pode programar e ajustar os transportadores na mesa de troca a partir
de um local remoto (não junto à estação de montagem).
Conexão à rede
O módulo é fornecido com 2 cabos de conexão à rede elétrica para ligação numa tomada de pa-
rede. Escolha o cabo de conexão à rede elétrica correto conforme o tipo de tomada da sua região.
Para ligação à corrente alternada são possíveis diversas tensões e frequências (100-240 VAC,
50-60 Hz).
Ao ligar o módulo acende o LED verde na cobertura superior do módulo.
(3)
(2)
(1)
Manual de Operação E by SIPLACE 6 Extensões da estação
A partir da versão de software SC 712.1 Edição 05/2019 6.10 Fonte de alimentação externa PowerSupply COT E
307
6
NOTA
Conexão ao SIPLACE Setup Center
Para configuração do transportador pode ser conectada apenas uma fonte de ali-
mentação externa PowerSupply COT E com mesa de troca ao SIPLACE Setup Cen-
ter.
Em caso de utilização do cabo CAN-Bus 03040465-xx juntamente com o SIPLACE
Setup Center, é preciso ativar a resistência de terminação no fim do sistema Bus
para o SIPLACE Setup Center. A resistência de terminação no fim do sistema Bus
deve ser ativada para a fonte de alimentação externa PowerSupply COT E e a mesa
de troca.
A CAN ID para a fonte de alimentação externa PowerSupply COT E com mesa de
troca em modo individual é 0x0518.
6 Extensões da estação Manual de Operação E by SIPLACE
6.11 SIPLACE Component Reject Conveyor E A partir da versão de software SC 712.1 Edição 05/2019
308
6.11 SIPLACE Component Reject Conveyor E
Nº Artigo 03117077-xx SIPLACE Component Reject Conveyor E
6
Fig. 6.11 - 1 SIPLACE Component Reject Conveyor E
(1) Transporte por correia
(2) Sensor de componente presente
(3) Tecla START/RESET
(4) Terminal
(3)
(2)
(1)
(2)
(4)
