2 Segurança operacional Manual de operação E by SIPLACE
2.2 Placas de alerta A partir da versão de software SC 712.1 Edição 05/2019 PT
50
2.2.2 Placas de aviso de alerta nas estações de montagem

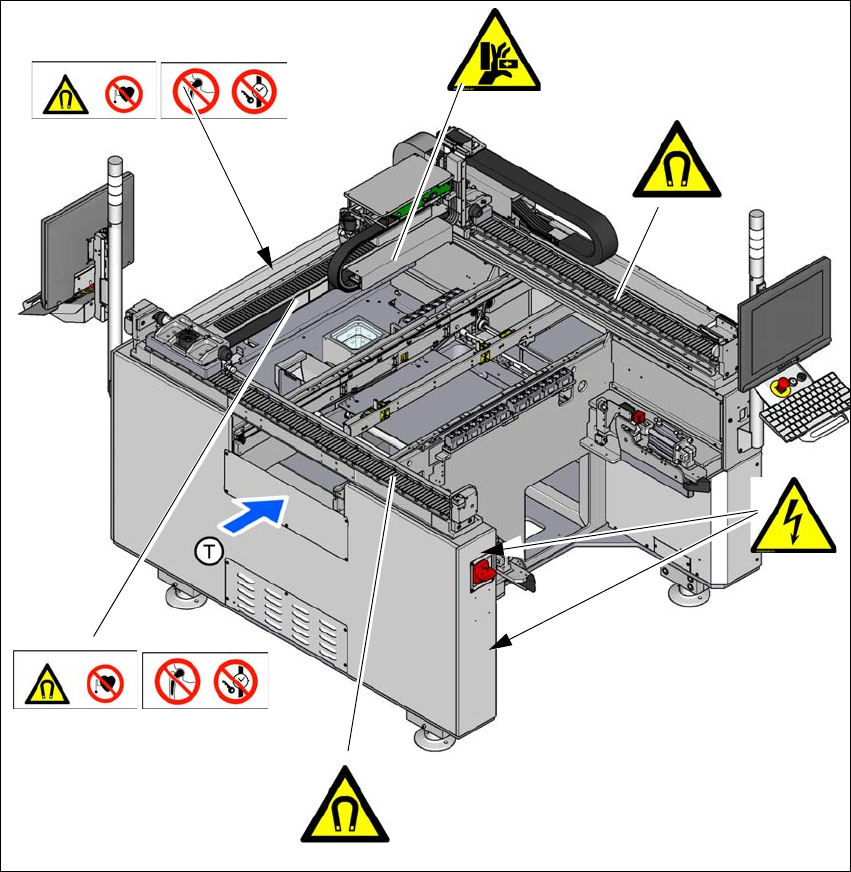

Fig. 2.2 - 5 Placas de aviso de alerta nas estações de montagem - Parte 1
2
– W202 usada em conjunto, Nº Artigo 03012700-01 (em ambos os lados do pórtico)
– W campo magnético, no eixo Y
– W204, Nº Artigo 03009343-01 na cobertura do porta-cabos IF/VBI
– W206, na cobertura lateral do interruptor principal
– W206, na cobertura do MGCU
W campo magnético
W 202 usada em conjunto
W campo magnético
W 202 usada em conjunto
W206
W204
Manual de operação E by SIPLACE 2 Segurança operacional
A partir da versão de software SC 712.1 Edição 05/2019 PT 2.2 Placas de alerta
51

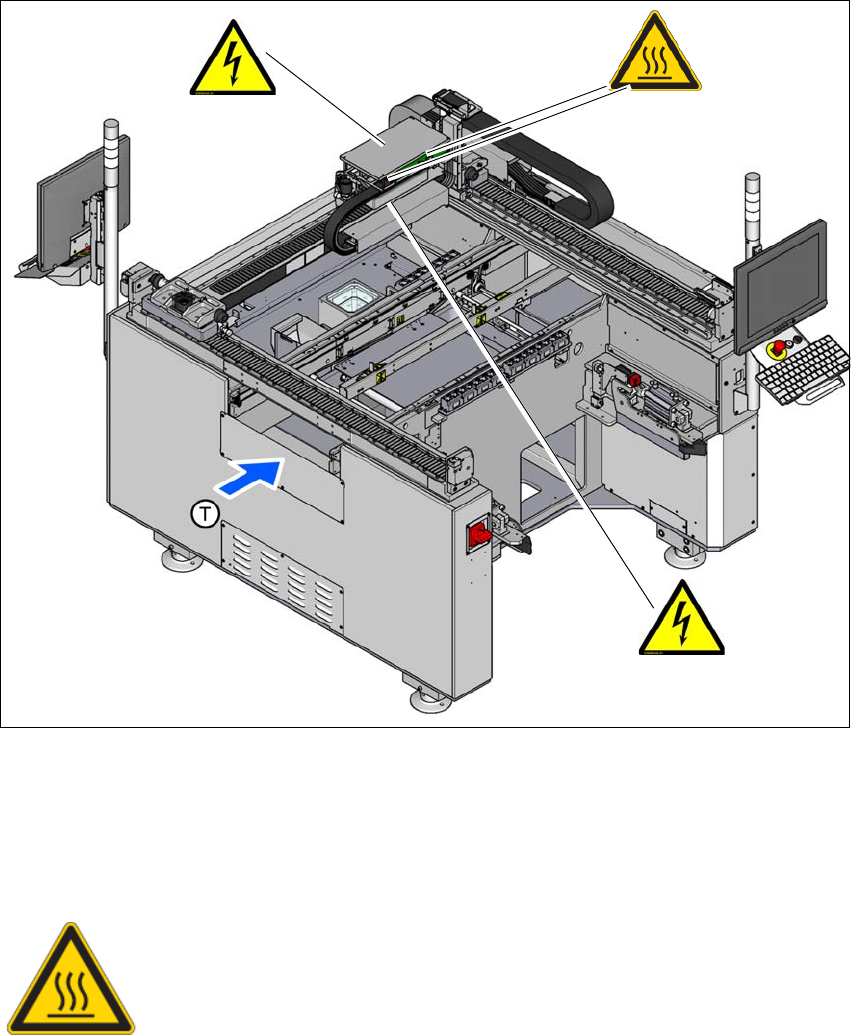

Fig. 2.2 - 6 Placas de aviso de alerta na estação de montagem - Parte 2
– W206, na cobertura do MHCU
– W206, na cobertura do ##IF/VBI
– W superfície quente, na MHCU (sob a cobertura)
Placa de aviso de alerta de temperatura na Fig. 2.2 - 6, página 51, Nº Artigo 03031926-01 (2 pla-
cas no MHCU)
W206
W206
W Alta Temperatura
2 Segurança operacional Manual de operação E by SIPLACE
2.2 Placas de alerta A partir da versão de software SC 712.1 Edição 05/2019 PT
52
2
W206 na Fig 2.2 - 5, página 50 e Fig. 2.2 - 6, página 51, Nº Artigo 03009345-01.

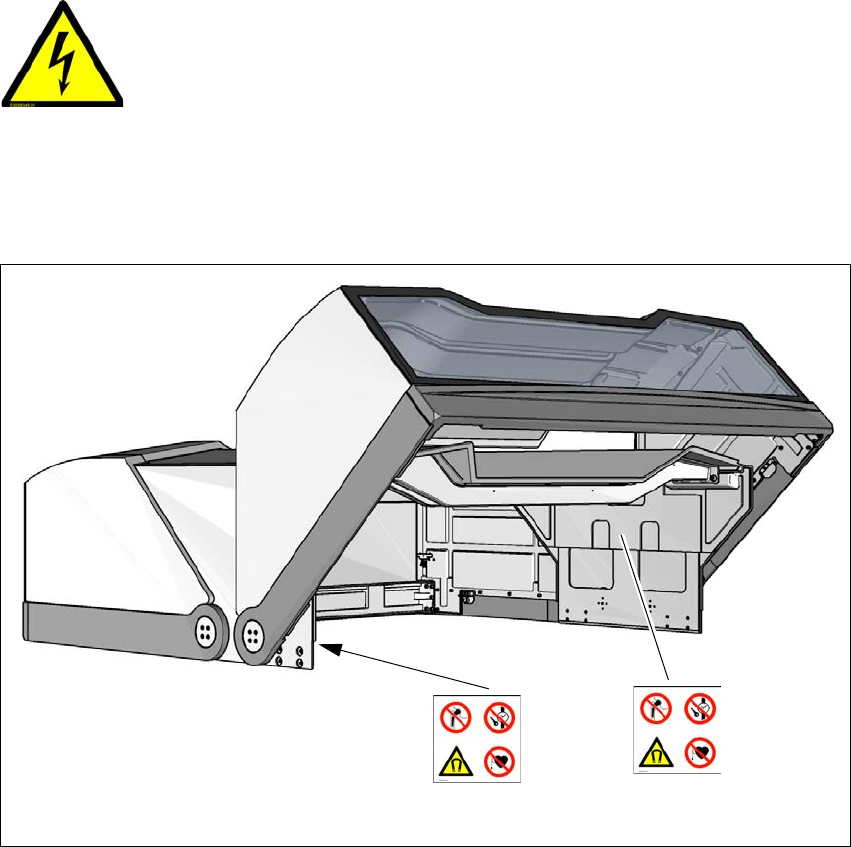

Fig. 2.2 - 7 Placa de aviso de alerta W202 nas tampas de proteção
2
– Item W202, Nº Artigo 03009341-01
TENSÕES PERIGOSAS!
Peças identificadas permanecem sob tensão mesmo com o interruptor principal
desligado.
Desconectar a máquina da rede elétrica antes de realizar trabalhos de ma-
nutenção.
Região NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W 202
W 202
