2 Segurança operacional Manual de operação E by SIPLACE 2.2 Placas de alerta A partir da versão de software SC 712.1 Edi ção 05/2019 PT 62 2.2.7 Placa de aviso de alerta no conector CEE 2 Fig. 2.2 - 13 Conector CEE – W20…
Manual de operação E by SIPLACE 2 Segurança operacional
A partir da versão de software SC 712.1 Edição 05/2019 PT 2.2 Placas de alerta
61
2.2.6 Placa de aviso de alerta na bomba de vácuo

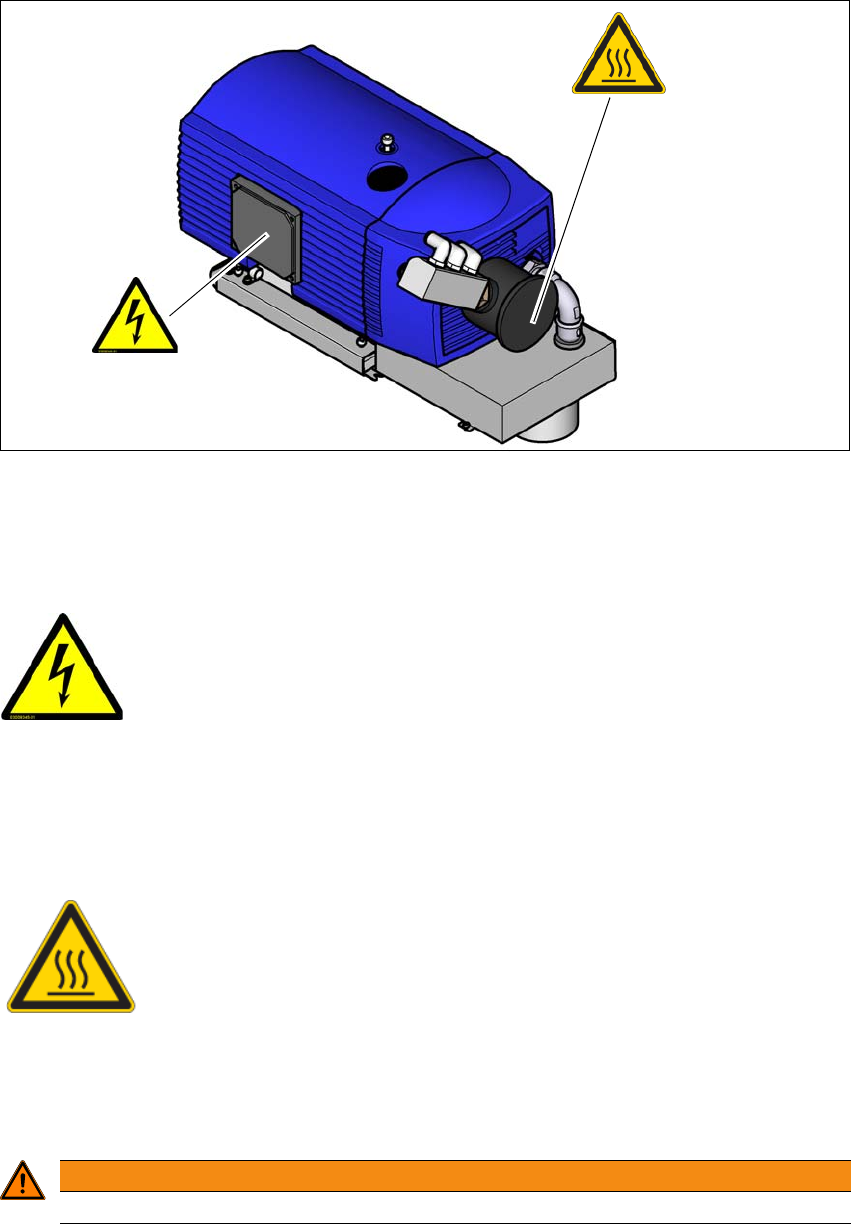

Fig. 2.2 - 12 Placas de aviso de alerta na bomba de vácuo
– W206 na bomba de vácuo
– W Alta Temperatura
2
W206 na Fig 2.2 - 12, página 61, Nº Artigo 03009345-01 (1 placa na bomba de vácuo).
Placa de aviso de alerta de temperatura na Fig. 2.2 - 12, página 61, Nº Artigo 03031926-01 (1
placa na bomba de vácuo)
2
ALERTA
Observe as instruções de segurança no manual de operação fornecido.
W206
W Alta Temperatura
TENSÕES PERIGOSAS!
Peças identificadas permanecem sob tensão mesmo com o interruptor principal
desligado.
Desconectar a máquina da rede elétrica antes de realizar trabalhos de ma-
nutenção.
Região NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2
PERIGO DE QUEIMADURAS DEVIDO ÀS ALTAS TEMPERATURAS!
A carcaça do filtro da bomba de vácuo pode esquentar quando em funcio-
namento contínuo.
Cuidado ao tocar na peça carcaça do filtro.
2 Segurança operacional Manual de operação E by SIPLACE
2.2 Placas de alerta A partir da versão de software SC 712.1 Edição 05/2019 PT
62
2.2.7 Placa de aviso de alerta no conector CEE
2

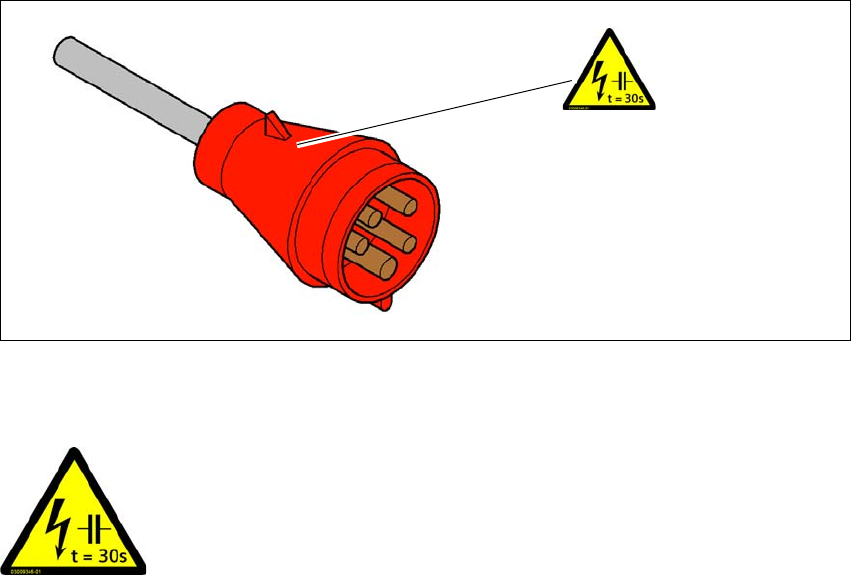

Fig. 2.2 - 13 Conector CEE
– W207, no conector CEE
2
W207 na Fig. 2.2 - 13, página 62, Nº Artigo 03009346-01.
W207
2
2
TENSÃO DA REDE!
Desligar o interruptor principal e aguardar 30 segundos, até que os
condensadores tenham descarregado.
Região NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Manual de operação E by SIPLACE 2 Segurança operacional
A partir da versão de software SC 712.1 Edição 05/2019 PT 2.2 Placas de alerta
63
2.2.8 Placas de alerta na alimentação elétrica

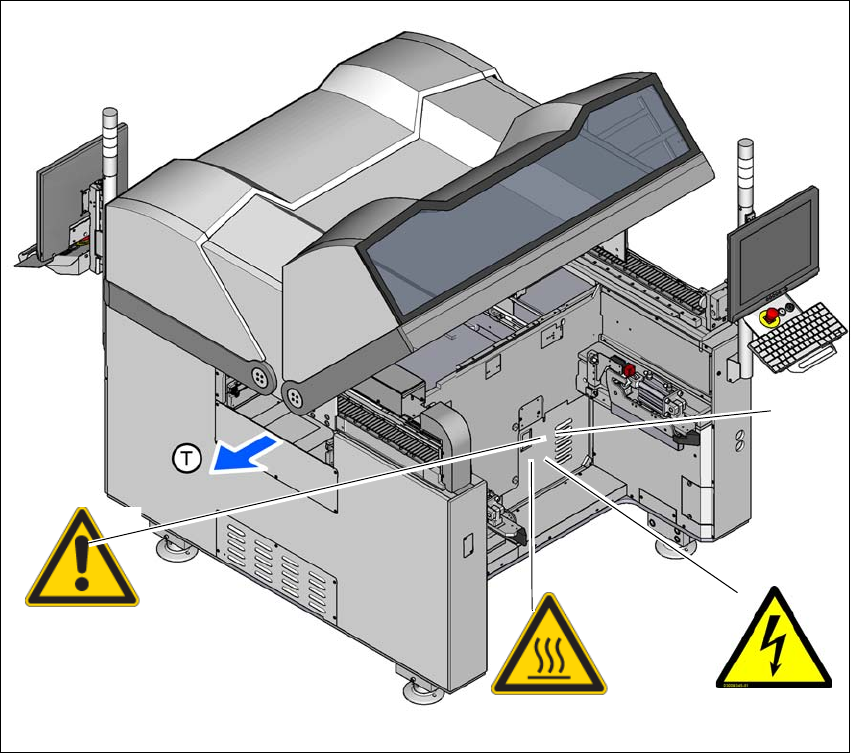

Fig. 2.2 - 14 Posição das placas de aviso de alerta na unidade de alimentação elétrica
(1) Localização da alimentação elétrica (atrás da cobertura)
– W206 na posição da alimentação elétrica
– W Altas temperaturas
– W aviso de alerta geral
W206
(1)
W Altas temperaturas
W aviso de alerta de alerta geral
