2.7.3 Desligamento de segurança
2

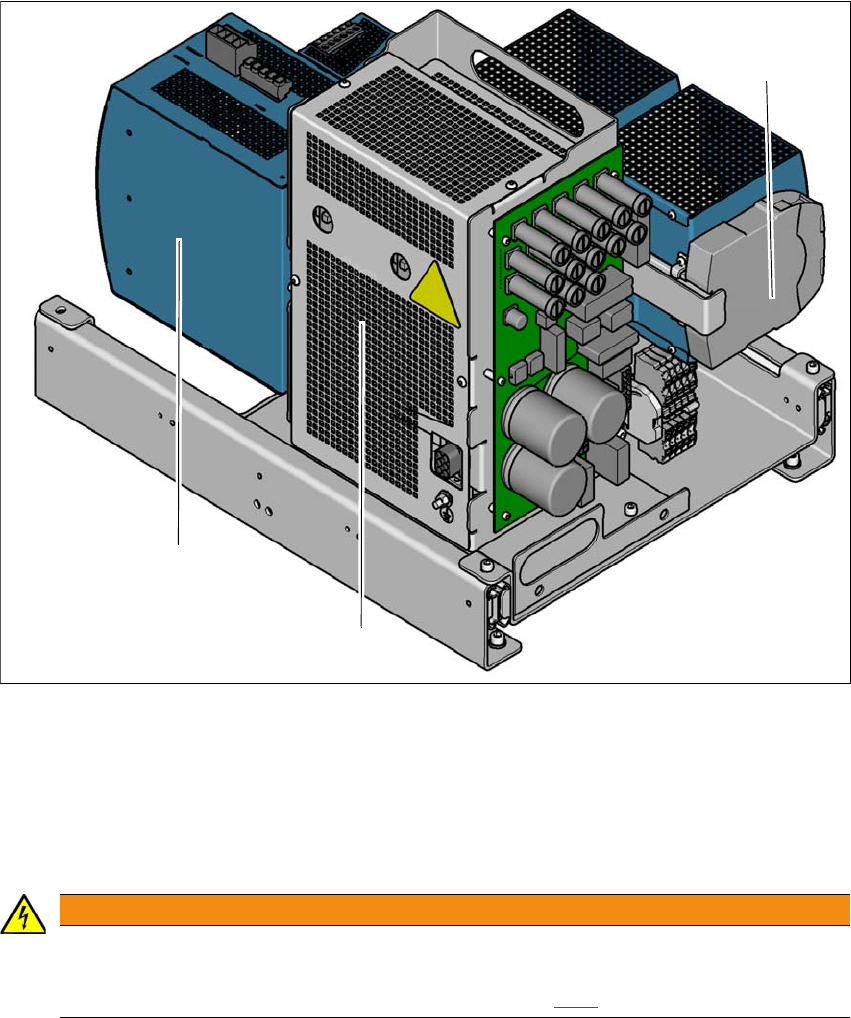

Fig. 2.7 - 5 Visão geral geral do desligamento de segurança
2
(1) Unidade de segurança (atrás da cobertura)
(2) Módulo do condensador
(3) Relé de segurança
2
Desligamento de segurança (item 1 na Fig. 2.7 - 5, página 84) 2
O desligamento de segurança (1) encontra-se na unidade de alimentação elétrica. Com auxílio
dos relés de segurança (2) ele monitora os circuitos de PARADA DE EMERGÊNCIA e comanda
as tensões de saída relevantes para a segurança (2).
AVISO DE ALERTA
Avisos de segurança indicando tensões com risco de morte!
Siga também as instruções de segurança relativas à tensões com risco de morte, mesmo
com a estação de montagem desligada! (Veja a seção 2.8.1
a partir da página 90).
(1)
(2)
(3)
Manual de operação E by SIPLACE 2 Segurança operacional
A partir da versão de software SC 712.1 Edição 05/2019 PT 2.7 Dispositivos de segurança
85
Existem três condições que devem ser cumpridas para a ativação do desligamento de segurança:
– O sinal "Liberação do software" e/ou "Control ON” devem ter sido ativados.
– O circuito de PARADA DE EMERGÊNCIA deve estar fechado.
– A tecla Start deve ter sido acionada.
2.7.4 Circuitos de PARADA DE EMERGÊNCIA e circuito de aviso
2.7.4.1 Estrutura dos circuitos de PARADA DE EMERGÊNCIA
Os seguintes contatos estão ligados em série e formam o circuito de PARADA DE EMERGÊN-
CIA:
– Contatos de fechamento dos dois interruptores das tampas de proteção
– Contatos de fechamento das duas teclas PARADA DE EMERGÊNCIA
– Contatos de fechamento das duas mesas de troca
2.7.4.2 Estrutura do circuito de aviso
Os seguintes módulos do circuito de aviso são checados individualmente:
– Os interruptores de proteção das tampas de proteção
– Os contatos de aviso da mesa de troca
– A tecla PARADA DE EMERGÊNCIA
Quando a estação de montagem em prontidão operacional, todos os contatos de aviso estão fe-
chados. Por exemplo, quando uma tampa de proteção é levantada, o respectivo contato de aviso
é aberto. Esta alteração de estado é sinalizada ao computador de comando via CAN-Bus. A men-
sagem de falha correspondente é visualizada na interface de operação.
2 Segurança operacional Manual de operação E by SIPLACE
2.7 Dispositivos de segurança A partir da versão de software SC 712.1 Edição 05/2019 PT
86
2.7.4.3 Descrição funcional dos circuitos de PARADA DE EMERGÊNCIA
As seguintes condições precisam ser cumpridas para a inicialização e operação da estação de
montagem:
– Todas as mesas de troca têm que estar atracadas e conectadas.
– Todas as tampas de proteção têm de estar fechadas.
– As duas teclas PARADA DE EMERGÊNCIA têm que estar destravados.
– A pressão mínima de operação tem de ser atingida.
– A liberação de software ("Control ON") deve estar ativada para que o sinal de partida da
tecla "Start" possa ativar o relé de segurança e os dispositivos de segurança.
Se uma das teclas Start for pressionada agora, o desligamento de segurança (CSB) é ligado
e a máquina está em prontidão operacional:
