前言
vii

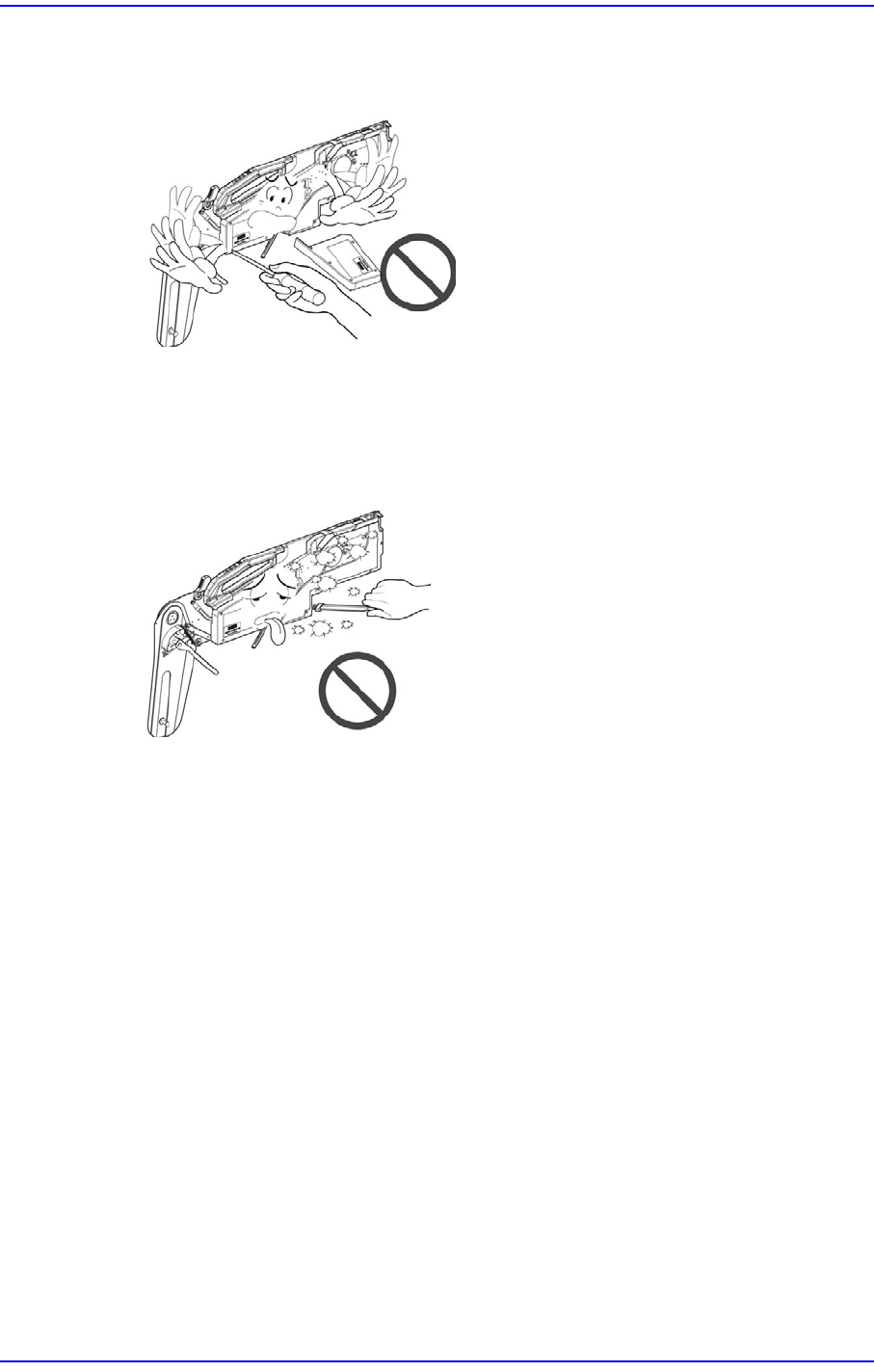

Cover（顶盖）注意事项
如果任意分解顶盖（Cover）部 位 ，将无法确保带式喂料器的功能及性能。
Cover（顶盖）注意事项
端子注意事项
端子损伤或粘有污质时，会导致喂料器无法正常运转。另外，强制连接其他电
源，可能会损伤喂料器。
端子注意事项
Serial Number（序列号） Plate （板）注意事项
Serial Number Plate 因错误操作受到损伤或遗失时，给喂料器的维修提高难度。
请注意操作。
1-1
Overview
第1章. Overview
1.1. 喂料器外观和名称
1.1.1. SME W4P1带式喂料器
图
1.1 SME W4P1
带式喂料器的外观
No.
品名
No.
品名
No.
品名
1
料带导件
2
锁定器
3
X偏心销
4
定位凸缘
5
安装导件
6
夹持辊
7
探针销
8
料盘板
9
乙烯膜切刀
10
夹持杆
11
排放张紧装置
12
排放手柄
13
手柄
14
乙烯膜盒
15
乙烯膜盒门
16
UI按钮
17
料盘杆
18
料盘制动器
19
料盘吊架(Hanger)
20
板盖
