1-1
Overview
第1章. Overview
1.1. 喂料器外观和名称
1.1.1. SME W4P1带式喂料器

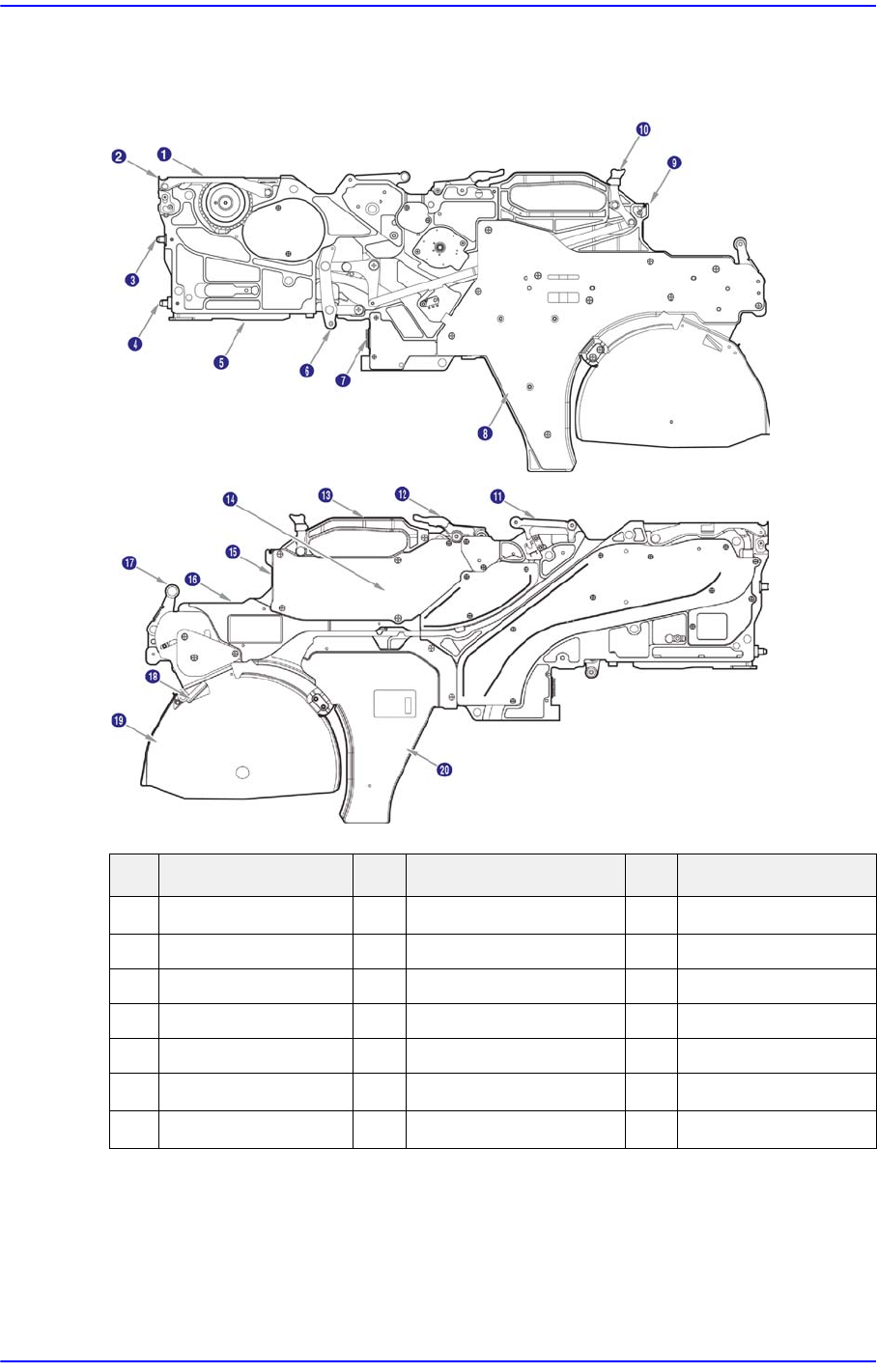

图
1.1 SME W4P1
带式喂料器的外观
No.
品名
No.
品名
No.
品名
1
料带导件
2
锁定器
3
X偏心销
4
定位凸缘
5
安装导件
6
夹持辊
7
探针销
8
料盘板
9
乙烯膜切刀
10
夹持杆
11
排放张紧装置
12
排放手柄
13
手柄
14
乙烯膜盒
15
乙烯膜盒门
16
UI按钮
17
料盘杆
18
料盘制动器
19
料盘吊架(Hanger)
20
板盖
1-2
SM-Series SME
带式喂料带式器的操作手册
1.1.2. SME 8mm带式喂料器
图
1.2 SME 8mm
带式喂料器的外观
No.
品名
No.
品名
No.
品名
1
料带导件
2
锁定器
3
X偏心销
4
定位凸缘
5
安装导件
6
夹持辊
7
探针销
8
料盘板
9
乙烯膜切刀
10
夹持杆
11
排放张紧装置
12
排放手柄
13
手柄
14
乙烯膜盒
15
乙烯膜盒门
16
UI按钮
17
料盘杆
18
料盘制动器
19
料盘吊架(Hanger)
20
板盖
1-3
Overview
1.1.3. SME 12~88mm带式喂料器
图
1.3 SME 12/16/24/ 32/44/56/72/88mm
喂料器的外观
No.
品名
No.
品名
No.
品名
1
料带导件
2
乙烯膜移动盖
3
位置销
4
定位凸缘
5
安装导件
6
探针销
7
锁定器
8
夹持辊
9
夹持杆
10
手柄
11
开关
12
乙烯膜排放辊
13
乙烯膜齿轮
14
料盘臂板
15 Reel Arm Post
16
料盘制动器
17
板盖
18
序列号贴纸
19
乙烯膜导引辊
