2-2 SM-Series SME 带式喂料带式器的操作手册 2.1.2. 卷轮固定 注意卷带方向如下图所示固定卷轮 。 在带式供料器方面， 把料盘插入料盘柱 (post) 后放进料盘制动器的加以固 定。 图 2.2 8mm/W4P1 喂料器卷轮固定 1: Reel Br eak 2: R eel Post
2-1
喂料器的操作
第2章. 喂料器的操作
2.1. 卷带的安装
注 意 操作喂料器时，应避免施加过多的负荷。
必须按照指定步骤操作。
安装到喂料器的卷带应使用符合EIA及JIS等标准规格的卷
带。
请使用符合喂料器大小的元件卷轮带。
磁带导轨的前面部分和锁变形时降低部件吸附率，因此保管
及使用时请特别留意。
注 意 拆卸喂料器可能使喂料器受损或造成伤害。 喂料器故障时，请与
本公司指定的C/S 公司(STS) 或当地代理店(Local Agent)咨询
后采取措施。
2.1.1. 料带导轨开放
箭头方向 ①推开, ②向上抬起料带导轨打开锁夹。
图
2.1 8mm/W4P1
带式喂料器的料带导轨开放
2-2
SM-Series SME
带式喂料带式器的操作手册
2.1.2. 卷轮固定
注意卷带方向如下图所示固定卷轮。
在带式供料器方面，把料盘插入料盘柱(post)后放进料盘制动器的加以固定。
图

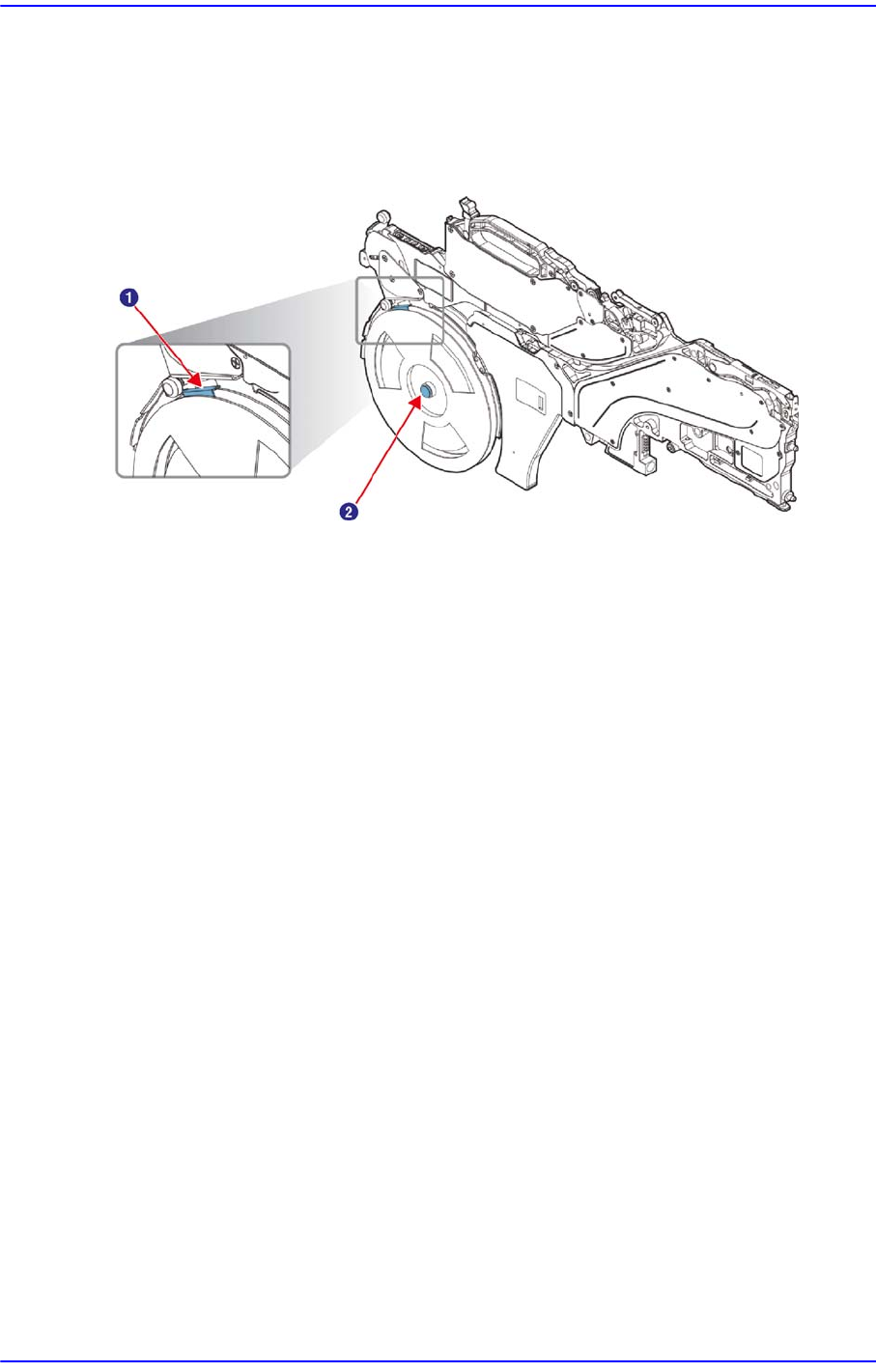

2.2 8mm/W4P1
喂料器卷轮固定
1: Reel Break
2: Reel Post
2-3
喂料器的操作
2.1.3. 卷带的安装及排出
如下图使卷带(Tape)通过槽A, B, C。
图

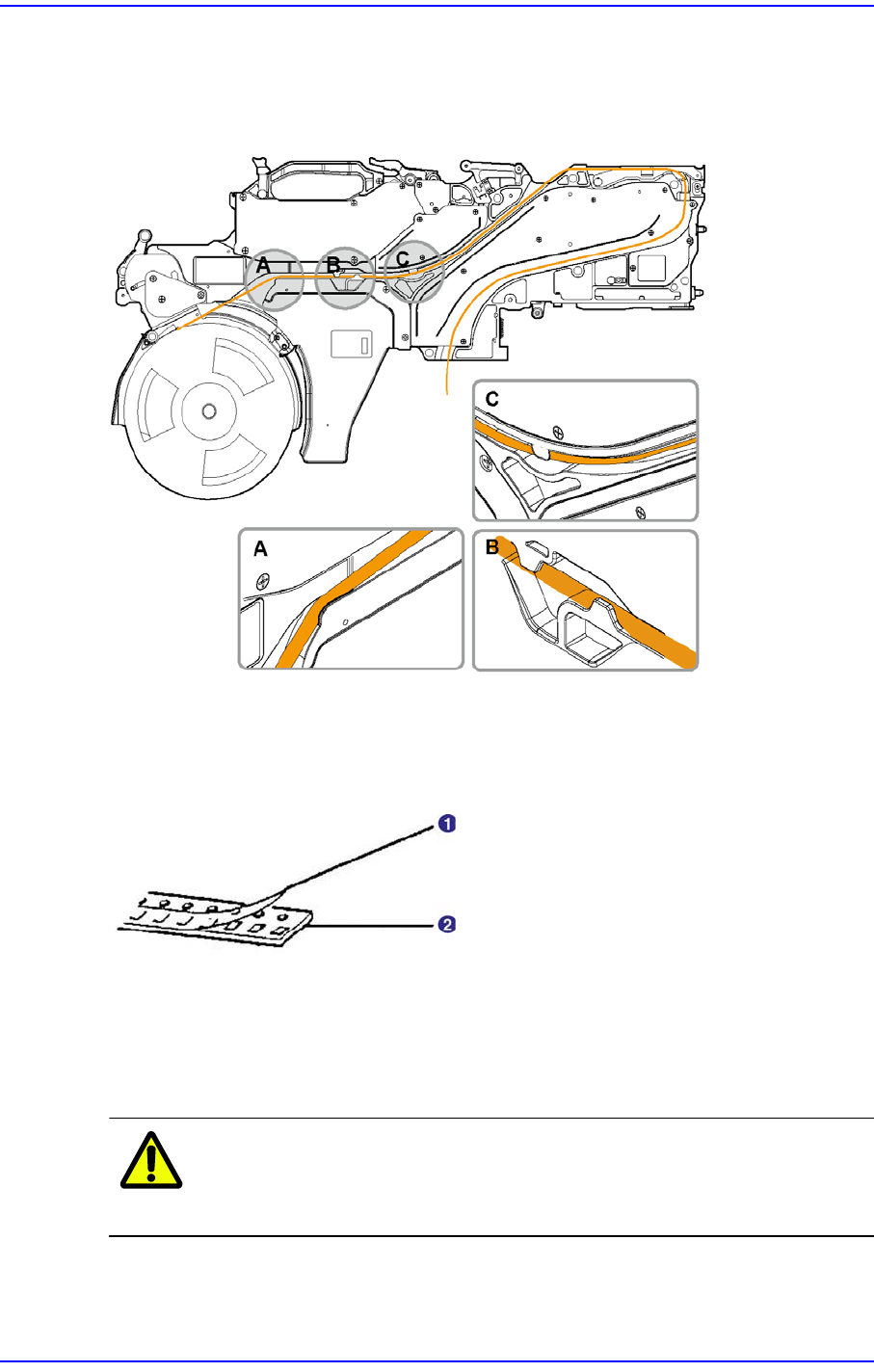

2.3
卷带的安装方法
卷带由上盖卷带(top cover tape)、传输卷带(carrier tape)等2种卷带组成。
图
2.4
带的组成
1:
上盖卷带
2:
传输卷带
上盖卷带和传输卷带如下图所示通过料带导轨槽和主机架后，从料带的末端揭开上
盖卷带30cm，从料带导轨的插槽拔出。使传送卷带通过槽D。
注 意 如果传送带的末端到吸附位置的距离短可能会发生磁带卡住等
问题请充分拉长。
