2-4 SM-Series SME 带式喂料带式器的操作手册 图 2.5 喂料器上盖卷带的设置 ( 通过后方间隙 (Slit) 安装料带 ) 图 2.6 喂料器上盖卷带的设置 ( 通过前方间隙 (Slit) 安装料带 ) 如下图所示， 通过了 D 的传送料带来 到供料器的下面。 注 意 把装载着可发生静电的元件 的料带 (Tape reel) 安装到带式供料 器或者元件粘附在上封带的 话， 让上封带通过料带导件后方缝隙 (slit) 地…
2-3
喂料器的操作
2.1.3. 卷带的安装及排出
如下图使卷带(Tape)通过槽A, B, C。
图
2.3
卷带的安装方法
卷带由上盖卷带(top cover tape)、传输卷带(carrier tape)等2种卷带组成。
图
2.4
带的组成
1:
上盖卷带
2:
传输卷带
上盖卷带和传输卷带如下图所示通过料带导轨槽和主机架后，从料带的末端揭开上
盖卷带30cm，从料带导轨的插槽拔出。使传送卷带通过槽D。
注 意 如果传送带的末端到吸附位置的距离短可能会发生磁带卡住等
问题请充分拉长。
2-4
SM-Series SME
带式喂料带式器的操作手册

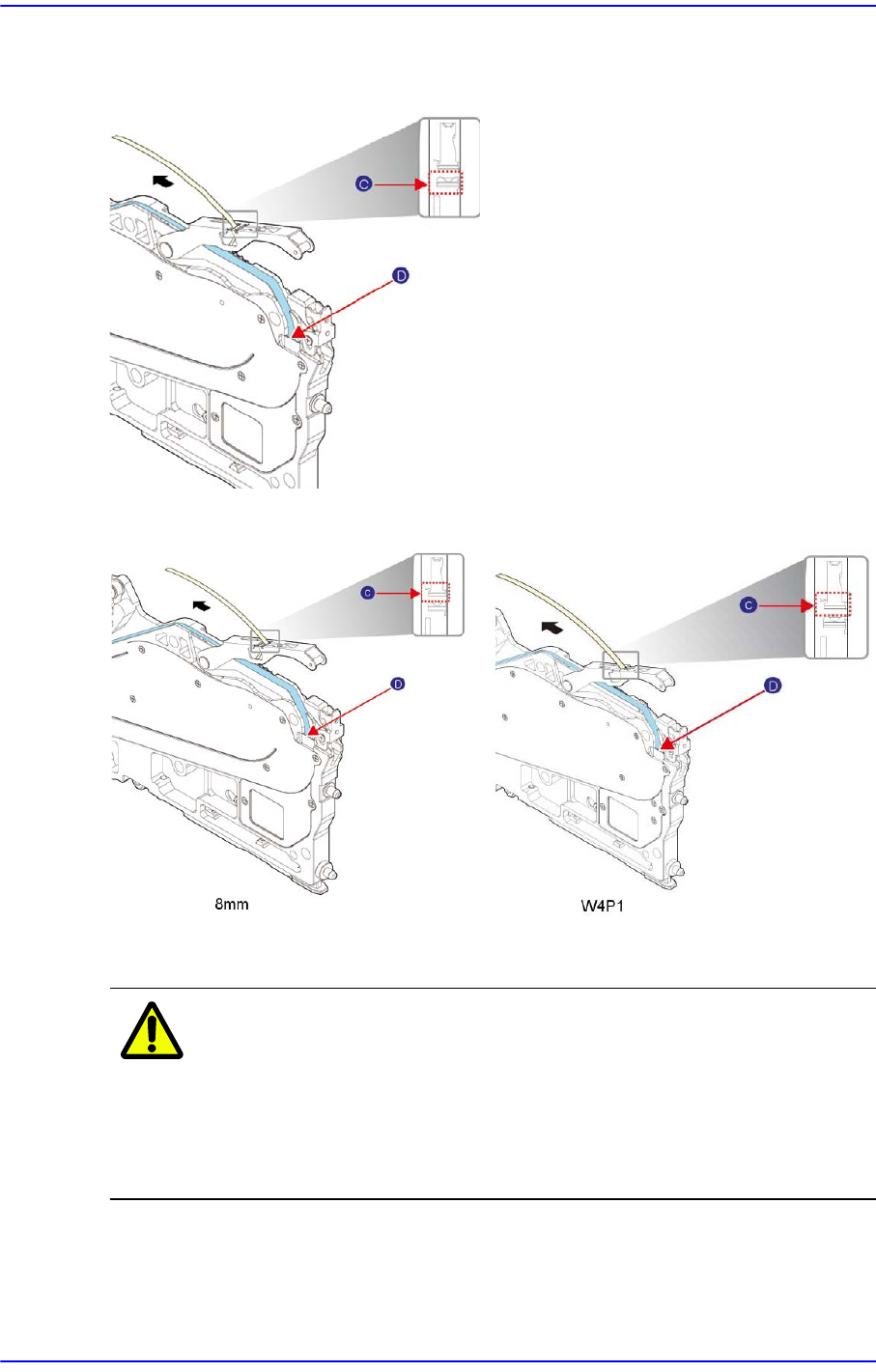

图
2.5
喂料器上盖卷带的设置
(
通过后方间隙
(Slit)
安装料带
)
图
2.6
喂料器上盖卷带的设置
(
通过前方间隙
(Slit)
安装料带
)
如下图所示，通过了D的传送料带来到供料器的下面。
注 意 把装载着可发生静电的元件的料带(Tape reel)安装到带式供料
器或者元件粘附在上封带的话，让上封带通过料带导件后方缝隙
(slit)地把料带安装到带式供料器时可能会导致元件损伤或破损。
必须让上封带通过料带导件的前方缝隙(slit)地把料带安装到带
式供料器。
2-5
喂料器的操作
图
2.7 8mm/W4P1
带式喂料器的传输卷带排出
注 意 如果是0402元件，则必须通过前方间隙(Slit)把料带安装到供料
器。
如果是0603元件，则通过前方间隙把料带安装到供料器时必须
使用不带静电的元件。
如果元件带有静电，供应元件时由于静电而可能导致吸附错误。
