2-15
喂料器的操作
图
2.18
确认料带导轨和料带，机架是否正常安装
(12~88
喂料器
)
注 意 如果SME带式喂料器的传输卷带非正常安装于料带导轨&机
架，不紧贴于料带导轨&机架，则会引起料带供给不良和部件浪
费等问题，请仔细确认贴紧状态后使用。
请确认料带导轨、锁夹的固定状态。
图
2.19
确认料带导轨和锁夹的固定状态
(12~88
喂料器
)
2-16
SM-Series SME
带式喂料带式器的操作手册
注 意 如果没有确实固定料带导件与锁定器，可能无法供应料带或者会
发生冲撞主框架等问题，因此必须检查固定是否正确。
2.2.5. 固定上盖卷带
把经过料带导件后出来的上封带予以固定。SME 12~88mm带式供料器把经过料带
导件后出来的上封带折叠为一半，沿着箭头方向依次挂在滚轮A、B, C上后，置于乙
烯膜排放滚轮与乙烯膜齿轮之间。
注 意 把上封带折叠为一半时，粘结面应该朝内。
此时，紧紧拉住上封带并且置于齿轮之间后固定上封带。此时，使乙烯膜排放滚轮
逆时针旋转并拉住以防止其松弛。
注 意 上封带经过滚轮A, B, C时，注意避免脱离滚轮的翼缘。 置于乙
烯膜排放滚轮与乙烯膜齿轮之间时，注意避免脱离扭矩限制器的
翼缘。脱离到滚轮或齿轮外边时可能会发生乙烯膜脱离或卷入的
情形，请注意。
2-17
喂料器的操作

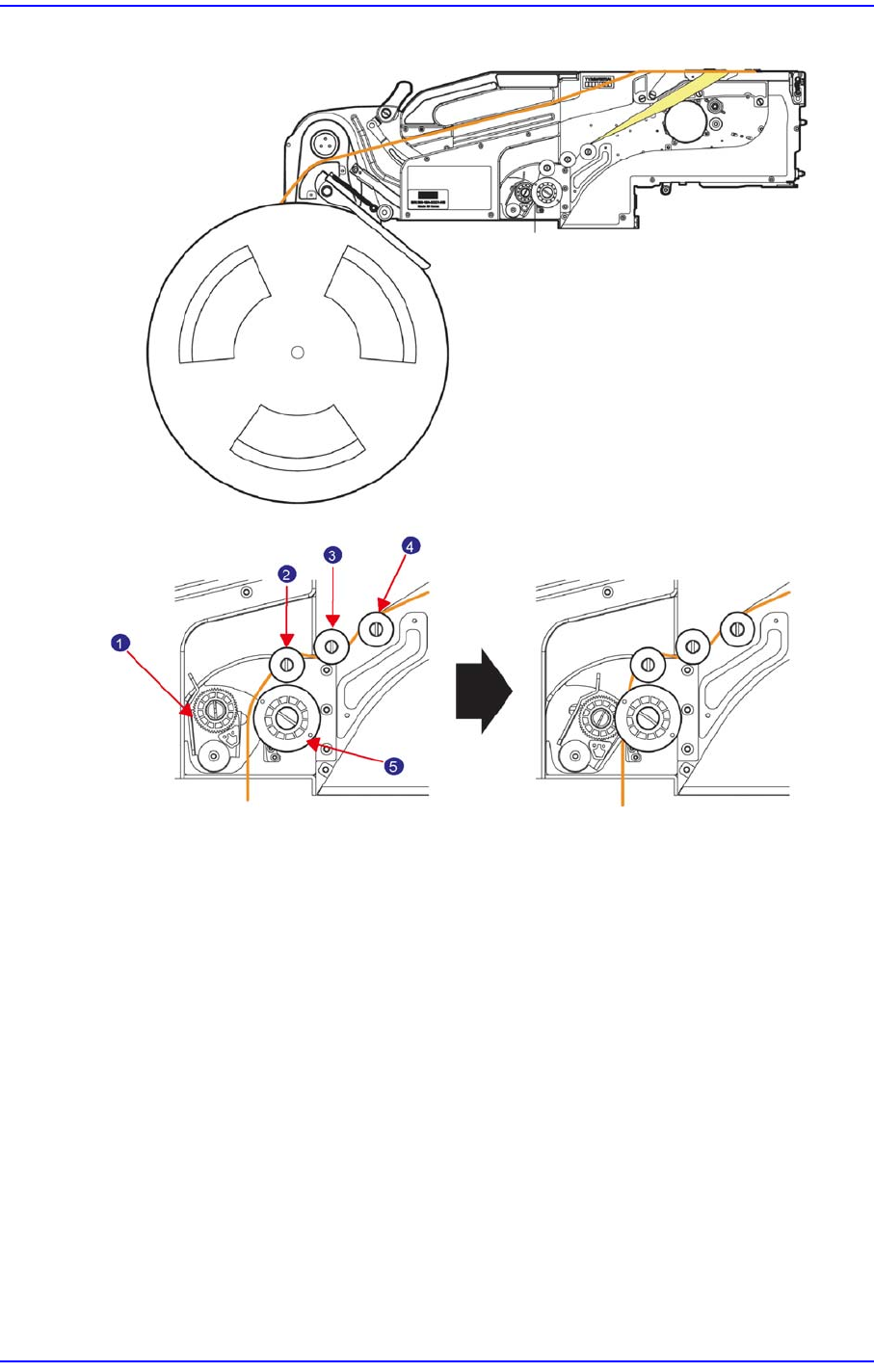

图
2.20
上盖卷带在辊轮与齿轮之间的固定
(12~88
喂料器
)
1:
乙烯膜齿轮
2:
辊轮
C
3:
辊轮
B
4:
辊轮
A
5:
乙烯膜排放滚轮
