MODEL TCM-X300 0203-001 104 R ࠦࡦࡌࠕㇱ R CONVEYOR SECTION Fig. H-7 ࠦࡦࡌࠕࡌ࡞࠻㚟േㇱ Conveyor Belt Driver 610 61 1 610 609 614 615 602 603 608 608 609 See Fig.H-1 Key No.1 See Fig.H-5 Key No.413 610 616 620 606 605 604 618 606 605…
MODEL TCM-X300
0211-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
103
H-6
501 630 064 2131 PLATE 1 784H--010-501
504 630 111 5900 BRACKET(PHOTO R) 1 784H--010-504
505 630 092 8723 ASSY,SENSOR,PHOTO 5 BPH93,BPH83,BPH53,BPH81,BPH76
784H--010-505
506 411 119 1909 WASHER V 3X7X0.5 22 784H--010-506
507 411 086 4408 WASHER SPR 3 22 784H--010-507
508 411 162 1604 SCR PAN 3X20 10 784H--010-508
509 411 054 6809 NUT HEX 3 10 784H--010-509
510 411 141 4008 WASHER V 4X9X0.8 6 784H--010-510
511 411 141 2905 WASHER SPR 4 6 784H--010-511
512 630 000 7619 BOLT,HEX-SCT 6 784H--010-512
513 411 141 4008 WASHER V 4X9X0.8 4 784H--010-513
514 411 141 2905 WASHER SPR 4 4 784H--010-514
515 630 000 7657 BOLT,HEX-SCT 4 784H--010-515
516 630 077 4818 LEVER 1 784H--010-516
517 630 001 0220 WASHER 1 784H--010-517
518 630 000 7763 BOLT,HEX-SCT 1 784H--010-518
519 630 069 2938 NUT 1 784H--010-519
520 411 054 6809 NUT HEX 3 1 784H--010-520
521 411 040 6202 SCR PAN 3X10 1 784H--010-521
522 411 054 8506 NUT HEX 4 1 784H--010-522
523 411 162 1505 SCR PAN 4X20 1 784H--010-523
524 630 001 8103 SPRING,TENSION 1 784H--010-524
525 630 097 1859 BRACKET(PHOTO R) 1 784H--010-525
527 630 118 3206 PLATE 1 784H--010-527
530 630 118 5187 BRACKET 1 784H--010-530
531 630 106 7513 PLATE 1 784H--010-531
532 630 089 8378 BRACKET 1 784H--010-532
533 411 040 6202 SCR PAN 3X10 2 784H--010-533
534 630 118 1370 GUIDE,SLIDE 1 784H--010-534
535 630 118 1417 HANDLE 1 784H--010-535
536 630 007 2273 PLUNGER 1 784H--010-536
537 411 141 0802 NUT HEX 6 1 784H--010-537
538 411 050 5004 SCR TRS 3X6 6 784H--010-538
539 630 118 7112 NAME PLATE,INDEX 1 784H--010-539
MODEL TCM-X300
0203-001
104
R ࠦࡦࡌࠕㇱ R CONVEYOR SECTION

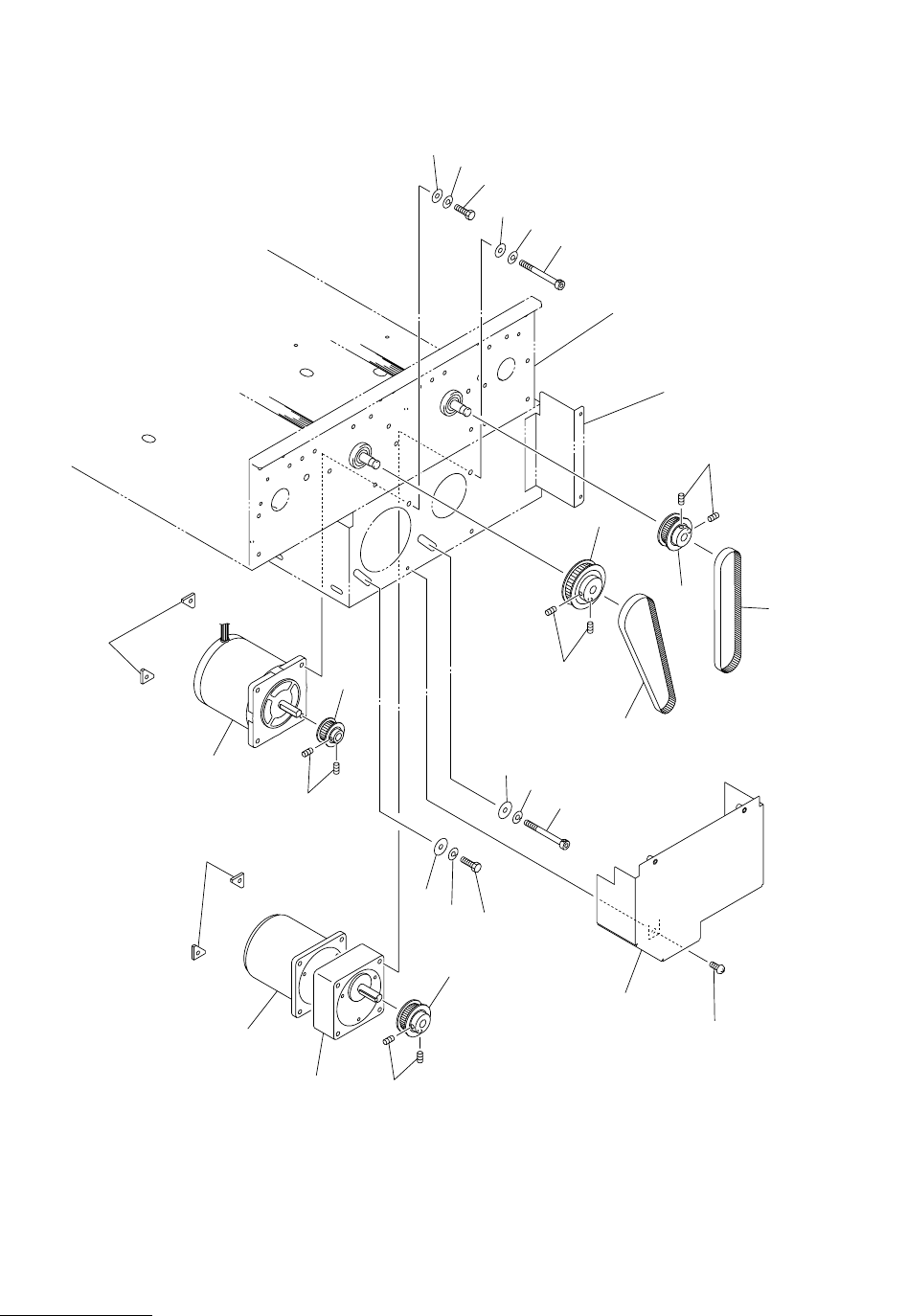

Fig. H-7 ࠦࡦࡌࠕࡌ࡞࠻㚟േㇱ Conveyor Belt Driver
610
611
610
609
614
615
602
603
608
608
609
See Fig.H-1
Key No.1
See Fig.H-5
Key No.413
610
616
620
606
605
604
618
606
605
613
607
605
604
607
612
605
613
619
Fig.H-7
4797L
TCM-X300
MODEL TCM-X300
0203-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
105
H-7
602 630 006 0409 GEAR,REDUCTION 1 784H--010-602
603 630 092 9782 ASSY,MOTOR,REVERSIBLE 1 M4,4RK25GN-AUL 100V
784H--010-603
604 630 000 7848 BOLT,HEX-SCT 2 784H--010-604
605 411 141 6705 WASHER SPR 5 4 784H--010-605
606 411 141 4107 WASHER V 5X10X1 2 784H--010-606
607 630 001 0220 WASHER 2 784H--010-607
608 630 085 7788 NUT 4 784H--010-608
609 630 009 2684 PULLEY,TIMING 2 784H--010-609
610 630 000 8951 SET SCREW 6 784H--010-610
611 630 078 7900 BELT,TIMING 1 784H--010-611
612 630 092 9744 ASSY,MOTOR,STEPPING 1 MPM26(R2CV),103-8572-7041
784H--010-612
613 630 000 7770 BOLT,HEX-SCT 2 784H--010-613
614 630 107 0018 PULLEY,TIMING 1 784H--010-614
615 630 008 2296 SET SCREW 2 784H--010-615
616 630 036 0608 BELT,TIMING 1 784H--010-616
618 630 106 7629 COVER(MOTOR) 1 784H--010-618
619 411 051 2804 SCR TRS 4X8 1 784H--010-619
620 630 107 0025 PULLEY,TIMING 1 784H--010-620
