P-208-001 - 第195页
MODEL TCM-X300 021 1-002 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 193 L-6 50 2 630 000 7763 BO L T ,HEX-SCT 2 0 7 8 4 L - - 010-502 503 41 1 141 6705 W AS HER SP R 5 20 784L--010-503 504 630 001 0220 W A S H E R…
MODEL TCM-X300
0211-002
192
ᧄㇱ MAIN BODY SECTION
Fig. L-6 ᧄ಄ළࡈࠔࡦ Machine Cooling Fan
Fig.L-6
4797L-002
TCM-X300-002
503
502
504
503
502
504
522
521
502
503
504
520
504
510
504
528
504
503
502
504
503
502
529
512
527
513
518
523
517
516
515
514
503
502
503
502
523
513
527
512
517
518
503
502
516
515
514
503
502
504
See Fig.B-1
Key No.29
See Fig.L-1
Key No.9
MODEL TCM-X300
0211-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
193
L-6
502 630 000 7763 BOLT,HEX-SCT 20 784L--010-502
503 411 141 6705 WASHER SPR 5 20 784L--010-503
504 630 001 0220 WASHER 20 784L--010-504
510 630 107 3842 PLATE 1 784L--010-510
512 630 000 7749 BOLT,HEX-SCT 4 784L--010-512
513 411 141 4107 WASHER V 5X10X1 4 784L--010-513
514 630 000 9293 MACHINE SCREW 8 784L--010-514
515 411 008 1706 WASHER SPR 4 8 784L--010-515
516 411 119 2104 WASHER V 4X9X0.8 8 784L--010-516
517 630 087 0015 MOTOR,AC 2 MFAN8,MFAN9,MRS14-TUL
784L--010-517
518 630 061 7429 ACCESSORY,MOT-M 2 784L--010-518
520 630 107 3859 BRACKET 1 784L--010-520
521 630 087 8783 BRACKET 1 784L--010-521
522 630 086 8241 BRACKET 1 784L--010-522
523 630 087 0299 BRACKET 2 784L--010-523
527 411 141 6705 WASHER SPR 5 4 784L--010-527
528 630 094 0879 BRACKET 1 784L--010-528
529 630 094 0886 BRACKET 1 784L--010-529
MODEL TCM-X300
0211-002
194

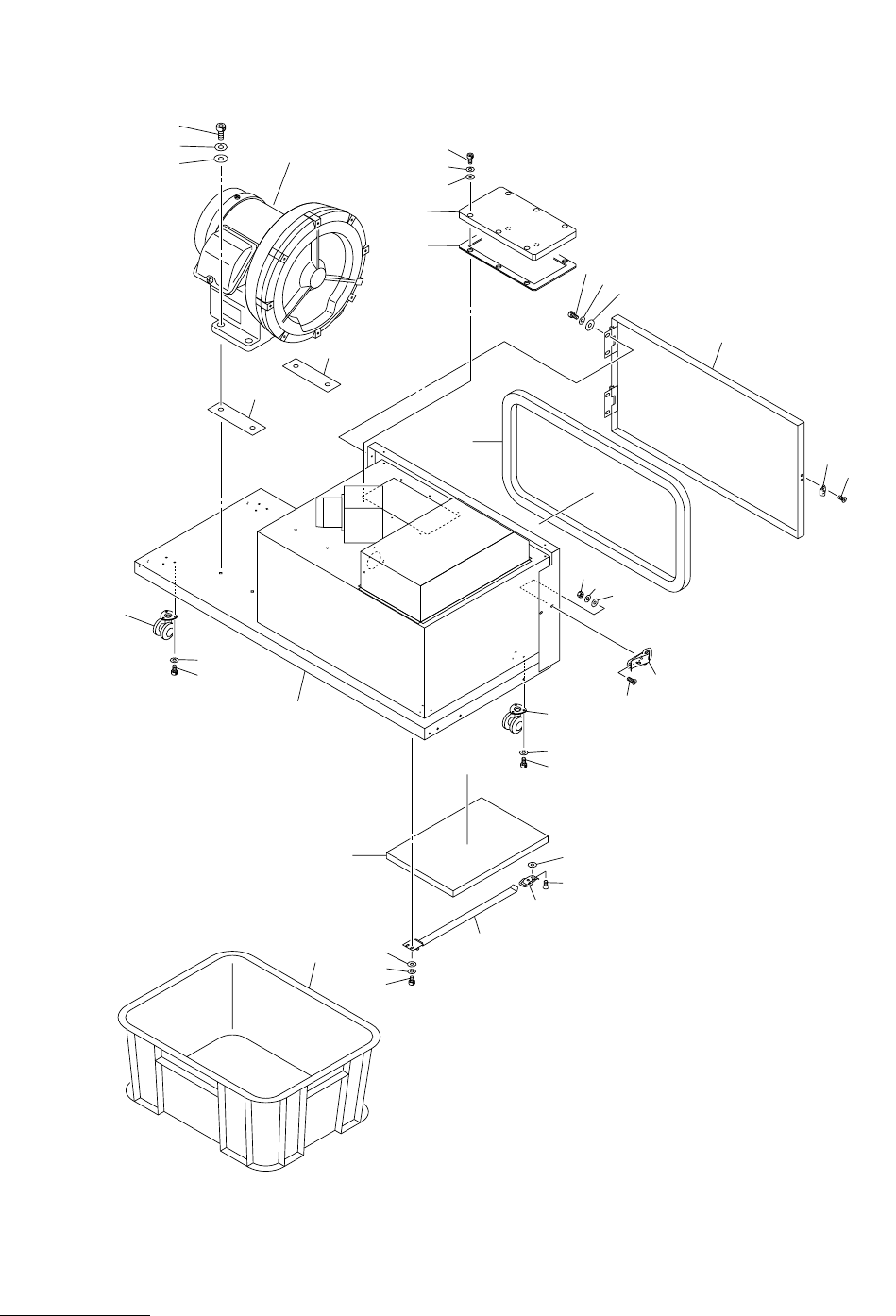

࠳ࠬ࠻ࡏ࠶ࠢࠬㇱ DUST BOX SECTION
Fig. LB-1 ࠳ࠬ࠻ࡏ࠶ࠢࠬ Dust Box
45
44
43
42
24
25
23
22
21
31
30
29
27
32
7
37
36
35
32
2
4
5
16
15
14
9
11
8
26
1
2
41
41
4
5
12
13
34
33
Fig.LB-1
4797L-002
TCM-X300-002
TCM-X100-002
TCM-X200-002
4797A-002
