P-208-001 - 第271页
MODEL TCM-X300 0203-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 269 RL-4 35 1 630 055 2201 UNI T ,POW ER 1 G 1 1,P3 0E- 24 -N 784RL-010-351 35 2 630 089 2307 CO V E R 1 784RL-010-352 35 3 630 098 8833 P .C .B ,…
MODEL TCM-X300
0203-001
268
ᯏ᪾ᑫࠅ㧝 MISCELLANEOUS PARTS-1

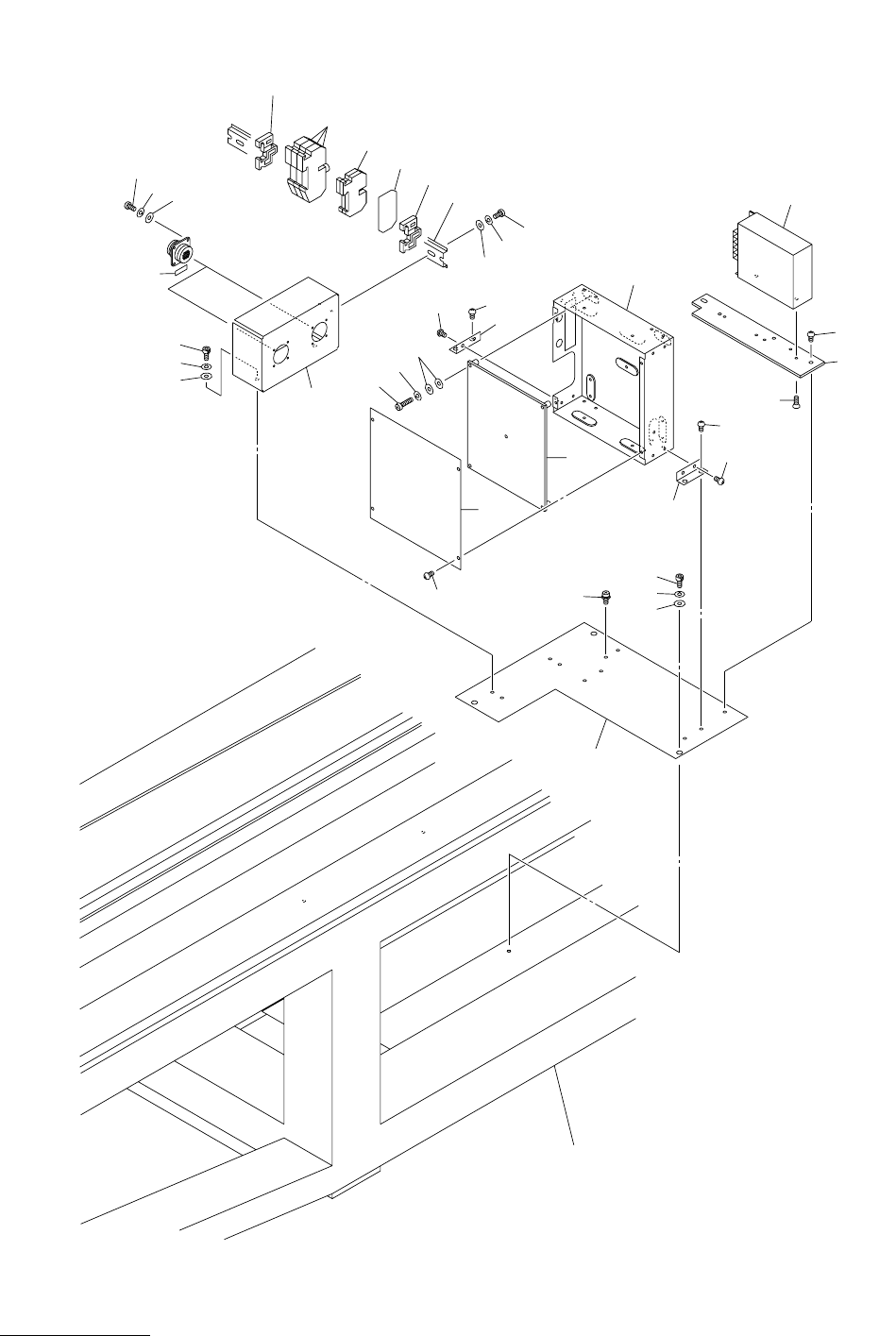

Fig. RL-4
೨ᓟᎿ⒟ࠗࡦ࠲ࡈࠚࠬ
Input/Output Machine Interface
Fig.RL-4
4797L
TCM-X300
363
361
358
360
.
357
.
362
.
356
.
363
367
365
383
386
395
371
392
393
373
396
399
398
397
398
397
394
391
390
372
351
393
364
385
393
394
353
352
394
384
387
388
389
370
See Fig.L-1
Key No.9
373
359
MODEL TCM-X300
0203-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
269
RL-4
351 630 055 2201 UNIT,POWER 1 G11,P30E-24-N 784RL-010-351
352 630 089 2307 COVER 1 784RL-010-352
353 630 098 8833 P.C.B,MOUNT 1 UA53*001*0002 784RL-010-353
356 407 005 1306 DIODE DS135C 1 784RL-010-356
357 423 022 8005 FUSE 250V 1A 3 F001,F016,F017 784RL-010-357
358 630 083 5458 TERMINAL 2 784RL-010-358
359 630 083 5502 ACCESSORY,WIRING 1 784RL-010-359
360 630 083 5540 ACCESSORY,WIRING 1 784RL-010-360
361 630 083 5496 FUSE HOLDER 3 784RL-010-361
362 630 051 1512 ACCESSORY,WIRING 1 784RL-010-362
363 630 049 3672 BRACKET,WIRING 2 784RL-010-363
364 630 092 6743 PLATE 1 784RL-010-364
365 630 113 2594 NAME PLATE,PARTS 1 784RL-010-365
367 630 091 2081 RAIL,WIRING 1 784RL-010-367
370 630 093 9408 PLATE 1 784RL-010-370
371 630 094 2828 BOX 1 784RL-010-371
372 630 094 4914 BOX 1 784RL-010-372
373 630 088 7952 BRACKET 2 784RL-010-373
383 630 000 7633 BOLT,HEX-SCT 2 784RL-010-383
384 411 174 6604 SCR PAN+SW+W 5X10 1 784RL-010-384
385 411 034 7208 SCR FLT 3X8 2 784RL-010-385
386 411 141 2905 WASHER SPR 4 2 784RL-010-386
387 630 000 7756 BOLT,HEX-SCT 3 784RL-010-387
388 411 141 6705 WASHER SPR 5 3 784RL-010-388
389 411 141 4107 WASHER V 5X10X1 3 784RL-010-389
390 411 042 3001 SCR PAN 4X10 2 784RL-010-390
391 411 008 1706 WASHER SPR 4 2 784RL-010-391
392 411 119 2104 WASHER V 4X9X0.8 2 784RL-010-392
393 411 140 8007 SCR TRS 5X6 6 784RL-010-393
394 411 051 1708 SCR TRS 4X6 8 784RL-010-394
395 411 141 4008 WASHER V 4X9X0.8 2 784RL-010-395
396 411 162 1604 SCR PAN 3X20 4 784RL-010-396
397 411 119 1909 WASHER V 3X7X0.5 16 784RL-010-397
398 411 086 4408 WASHER SPR 3 12 784RL-010-398
399 411 040 6202 SCR PAN 3X10 8 784RL-010-399
MODEL TCM-X300
0211-002
270
ᯏ᪾ᑫࠅ㧝 MISCELLANEOUS PARTS-1

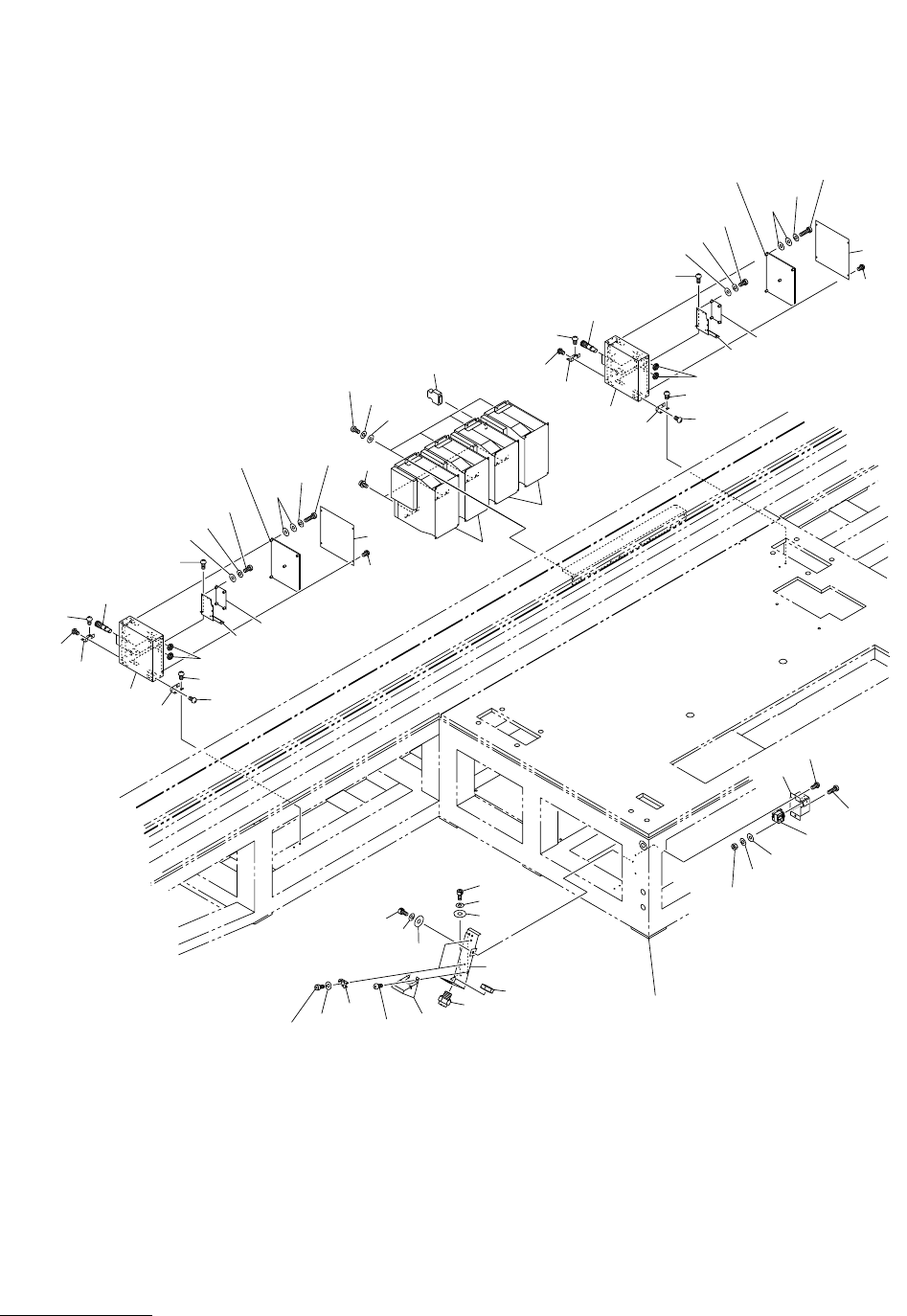

Fig. RL-5 F ゲࡕ࠲࠼ࠗࡃ F Axis Motor Drivers
455
457
.
492
458
485
495
494
467
469
493
495
494
491
491
Fig.RL-5
4797L-002
TCM-X300-002
464
465
.
455
456
.
464
465
.
464
491
492
459
454
459
492
466
453
453
492
458
485
495
494
467
See Fig.L-1
Key No.9
469
464
491
492
459
454
459
492
491
493
487
488
489
490
495
494
491
498
451
494
495
497
452
496
483
484
486
462
461
460
482
480
479
488
489
463
491
468
