MODEL TCM-X300 0203-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 35 D-1 1 630 089 0419 P L A T E 1 784D--010-001 2 630 003 6787 M ECH P ART S(R U BBER DAMPER) 4 78 4 D -- 010-002 3 41 1 141 4305 WA SH E R V 6X 1…
MODEL TCM-X300
0203-001
34
ⓨᓮㇱ PNEUMATIC SECTION
Fig. D-1 ⌀ⓨࡐࡦࡊ Vacuum Pump
Fig.D-1
1
18
32
15
33
17
16
9-20
9
A
B
9-10 9-11
19
20
28
27
26
20
21
22
22
25
2
8
7
6
5
4
3
11
12
13
14
10
34
See Fig.L-1
Key No.9
23
24
29
B
A
21
See Fig.B-1
Key No.45
TCM-X200-002
4797A-002
4797L
TCM-X300
MODEL TCM-X300
0203-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
35
D-1
1 630 089 0419 PLATE 1 784D--010-001
2 630 003 6787 MECH PARTS(RUBBER DAMPER) 4 784D--010-002
3 411 141 4305 WASHER V 6X12.5X1.6 8 784D--010-003
4 411 141 3001 WASHER SPR 6 8 784D--010-004
5 630 000 7862 BOLT,HEX-SCT 8 784D--010-005
6 630 001 0220 WASHER 4 784D--010-006
7 411 141 6705 WASHER SPR 5 4 784D--010-007
8 630 000 7770 BOLT,HEX-SCT 4 784D--010-008
9 630 055 2195 VACUUM PUMP 1 M1,#3-040437-1 784D--010-009
9 -10 630 031 8593 AIR LINE EQPT(FILTER) 1 #3-037940
9 -11 630 012 1230 AIR LINE EQPT(FLT ELEM) 1 #XB401379743 4-410A302-4
9 -12 630 055 2171 VACUUM PARTS 1 #4-400A302-1
10 630 055 3062 PIPE FITTINGS 1 784D--010-010
11 630 086 8821 BRACKET 1 784D--010-011
12 411 141 4107 WASHER V 5X10X1 2 784D--010-012
13 411 141 6705 WASHER SPR 5 2 784D--010-013
14 630 000 7749 BOLT,HEX-SCT 2 784D--010-014
15 630 003 7074 PIPE FITTINGS 1 784D--010-015
16 411 141 4503 WASHER V 8X17X1.6 4 784D--010-016
17 411 141 3100 WASHER SPR 8 4 784D--010-017
18 411 141 0901 NUT HEX 8 4 784D--010-018
19 630 034 9290 PIPE FITTINGS 1 784D--010-019
20 630 003 7845 PIPE FITTINGS 2 784D--010-020
21 630 003 8187 PIPE FITTINGS 6 784D--010-021
22 630 003 8088 PIPE FITTINGS 2 784D--010-022
23 630 003 8279 PIPE FITTINGS 1 784D--010-023
24 630 009 3520 PIPE FITTINGS 1 784D--010-024
25 630 003 7067 PIPE FITTINGS 1 784D--010-025
26 630 003 8033 PIPE FITTINGS 1 784D--010-026
27 630 003 7036 PIPE FITTINGS 1 784D--010-027
28 630 003 7791 PIPE FITTINGS 1 784D--010-028
29 630 004 1026 PIPE FITTINGS 1 784D--010-029
32 630 003 7890 PIPE FITTINGS 1 784D--010-032
33 630 096 8187 TUBE 1 784D--010-033
34 630 096 8194 TUBE 1 784D--010-034
MODEL TCM-X300
0203-001
36
ⓨᓮㇱ PNEUMATIC SECTION

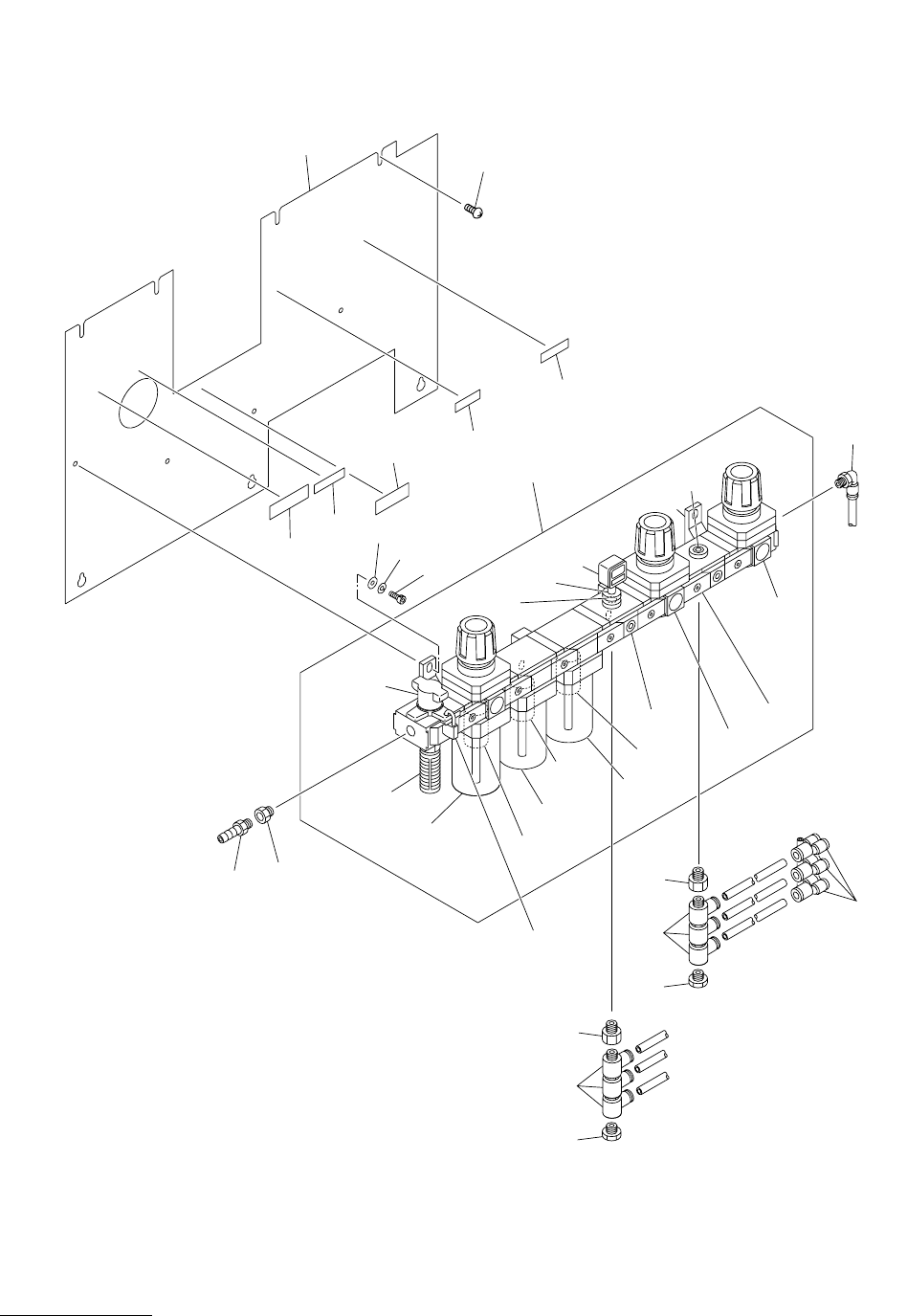

Fig. D-2 ࠛࠕࡐ࠻㈩▤ Air Port Piping
Fig.D-2
111
112
113
106
103
104
105
103-11
103-20
103-07
103-02
103-05
107
108
117
109
107
108
109
114
103-12
103-08
103-06
103-13
103-10
103-14
103-09
103-31
103-41
103-30
103-21
103-40
115
116
122
122
122
121
122
TCM-X200-002
TCM-X100
4797A-002
4797L
TCM-X300
