P-208-001 - 第66页
MODEL TCM-X300 0203-001 64 ࠻ࡦࠬࡈࠔㇱ TRANSFER SECTION Fig. F-1 ၮ᧼⒖タῪਅࠪࡦ࠳ T ransfer Claw Leveller Cylinder 30 31 32 44 43 42 40 41 13 14 12 See Fig.F-2 Key No.106 15 16 17 18 22 23 21 19 11 24 26 27 25 28 29 20 3 2 4 1 36…
MODEL TCM-X300
0203-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
63
EC-2
102 630 090 9388 NUT,HEX 1 784EC-010-102
106 630 090 8367 ROD END BEARINGS 1 784EC-010-106
107 630 048 4960 PIN,HINGE 1 784EC-010-107
108 411 141 1007 NUT HEX 8 1 784EC-010-108
109 411 141 3100 WASHER SPR 8 1 784EC-010-109
110 411 141 4503 WASHER V 8X17X1.6 1 784EC-010-110
111 630 092 0505 ROD 1 784EC-010-111
112 630 089 8088 BRACKET 1 784EC-010-112
113 630 087 6000 BUSH,LOCATE 1 784EC-010-113
114 630 087 5980 SPRING,COMP 1 784EC-010-114
115 630 087 5997 COLLAR 1 784EC-010-115
116 630 000 9774 NUT,HEX 2 784EC-010-116
117 630 000 7909 BOLT,HEX-SCT 2 784EC-010-117
118 411 141 3001 WASHER SPR 6 2 784EC-010-118
119 630 001 0237 WASHER 2 784EC-010-119
120 630 089 7753 PLATE 1 784EC-010-120
121 630 000 7749 BOLT,HEX-SCT 2 784EC-010-121
126 411 108 8704 NUT HEX 8 1 784EC-010-126
MODEL TCM-X300
0203-001
64
࠻ࡦࠬࡈࠔㇱ TRANSFER SECTION
Fig. F-1 ၮ᧼⒖タῪਅࠪࡦ࠳ Transfer Claw Leveller Cylinder
30
31
32
44
43
42
40
41
13
14
12
See Fig.F-2
Key No.106
15
16
17
18
22
23
21
19
11
24
26
27
25
28
29
20
3
2
4
1
36
37
38
39
33
34
35

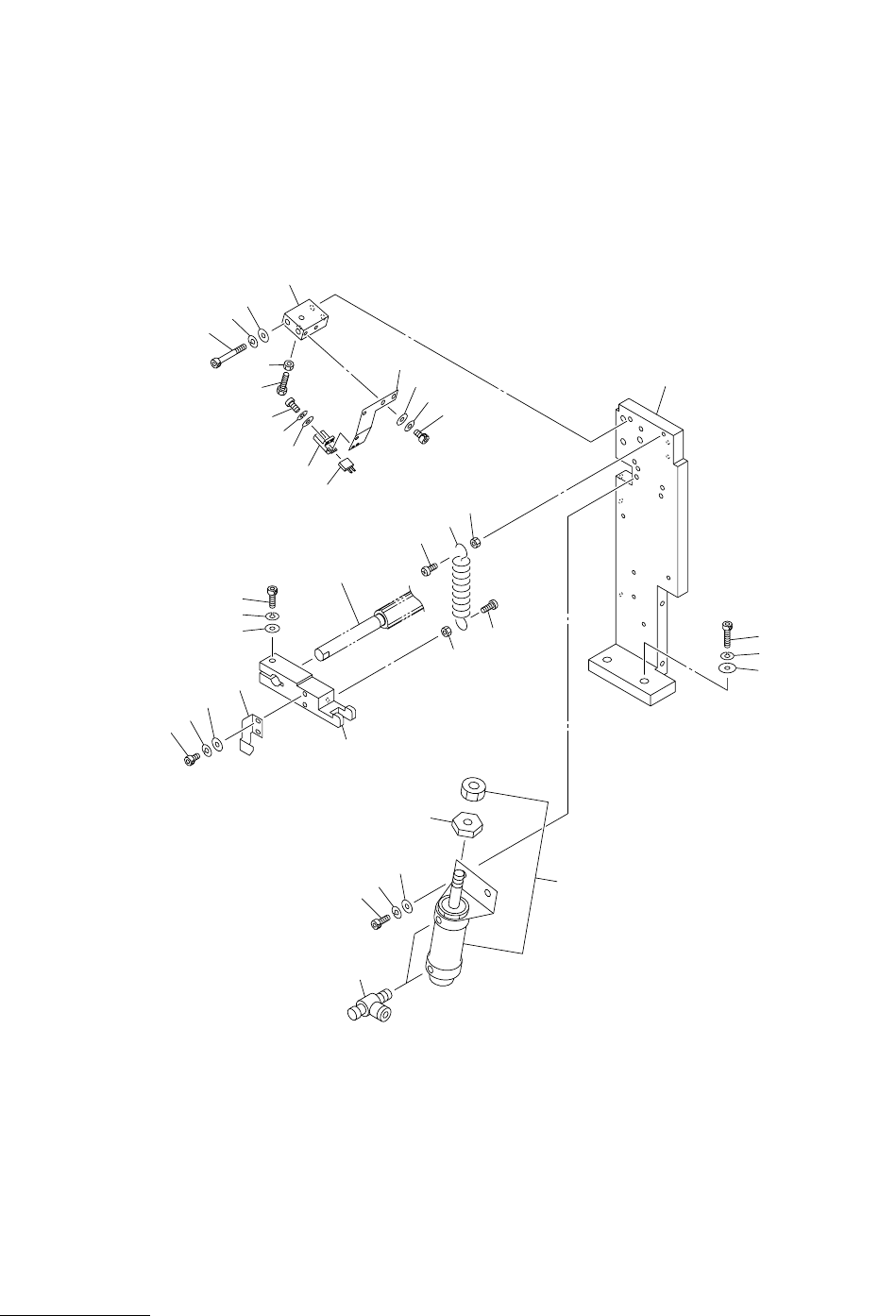

Fig.F-1
4797L
TCM-X200-002
TCM-X300
4797A-002
MODEL TCM-X300
0203-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
65
F-1
1 630 053 5068 BRACKET(L) 1 784F--010-001
2 630 001 0237 WASHER 2 784F--010-002
3 411 141 3001 WASHER SPR 6 2 784F--010-003
4 630 000 7916 BOLT,HEX-SCT 2 784F--010-004
11 630 048 8968 LEVER 1 784F--010-011
12 411 141 4305 WASHER V 6X12.5X1.6 1 784F--010-012
13 411 141 3001 WASHER SPR 6 1 784F--010-013
14 630 000 7909 BOLT,HEX-SCT 1 784F--010-014
15 630 102 8040 PLATE(SHADE C) 1 784F--010-015
16 411 141 4008 WASHER V 4X9X0.8 2 784F--010-016
17 411 141 2905 WASHER SPR 4 2 784F--010-017
18 630 000 7619 BOLT,HEX-SCT 2 784F--010-018
19 411 054 8506 NUT HEX 4 1 784F--010-019
20 411 113 2209 SCR PAN 4X16 1 784F--010-020
21 411 054 8506 NUT HEX 4 1 784F--010-021
22 411 003 0001 SCR PAN 4X12 1 784F--010-022
23 630 001 8899 SPRING,TENSION 1 784F--010-023
24 630 003 4950 CYLINDER 1 BPS1 784F--010-024
25 630 003 5193 AIR LINE EQPT 2 784F--010-025
26 630 048 8982 BLOCK(CYL) 1 784F--010-026
27 411 141 4305 WASHER V 6X12.5X1.6 2 784F--010-027
28 411 141 3001 WASHER SPR 6 2 784F--010-028
29 630 000 7886 BOLT,HEX-SCT 2 784F--010-029
30 630 048 8975 BLOCK(STOPPER) 1 784F--010-030
31 411 141 0703 NUT HEX 6 1 784F--010-031
32 630 042 2108 BOLT,HEX 1 784F--010-032
33 411 141 4305 WASHER V 6X12.5X1.6 2 784F--010-033
34 411 141 3001 WASHER SPR 6 2 784F--010-034
35 630 000 7954 BOLT,HEX-SCT 2 784F--010-035
36 630 066 5031 BRACKET(PHOTO) 1 784F--010-036
37 411 141 4008 WASHER V 4X9X0.8 2 784F--010-037
38 411 141 2905 WASHER SPR 4 2 784F--010-038
39 630 000 7602 BOLT,HEX-SCT 2 784F--010-039
40 630 004 1798 SENSOR,PHOTO 1 BPH40 784F--010-040
41 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 784F--010-041
42 411 119 1909 WASHER V 3X7X0.5 2 784F--010-042
43 411 086 4408 WASHER SPR 3 2 784F--010-043
44 411 041 8908 SCR PAN 3X6 2 784F--010-044
