Samsung Component Plac er SM321 Service Manu al 阶段值。 < 绘图 / 测试 > 按钮 对 Upward Camera 时： Back 照明输入成 4096 阶段值。 Head F ly Camera 时 : Back 照明输入成 256 Light Level 自动执行 T est 或 Mapping 。 <1 . 搜索区域 > 领域 嘴指…

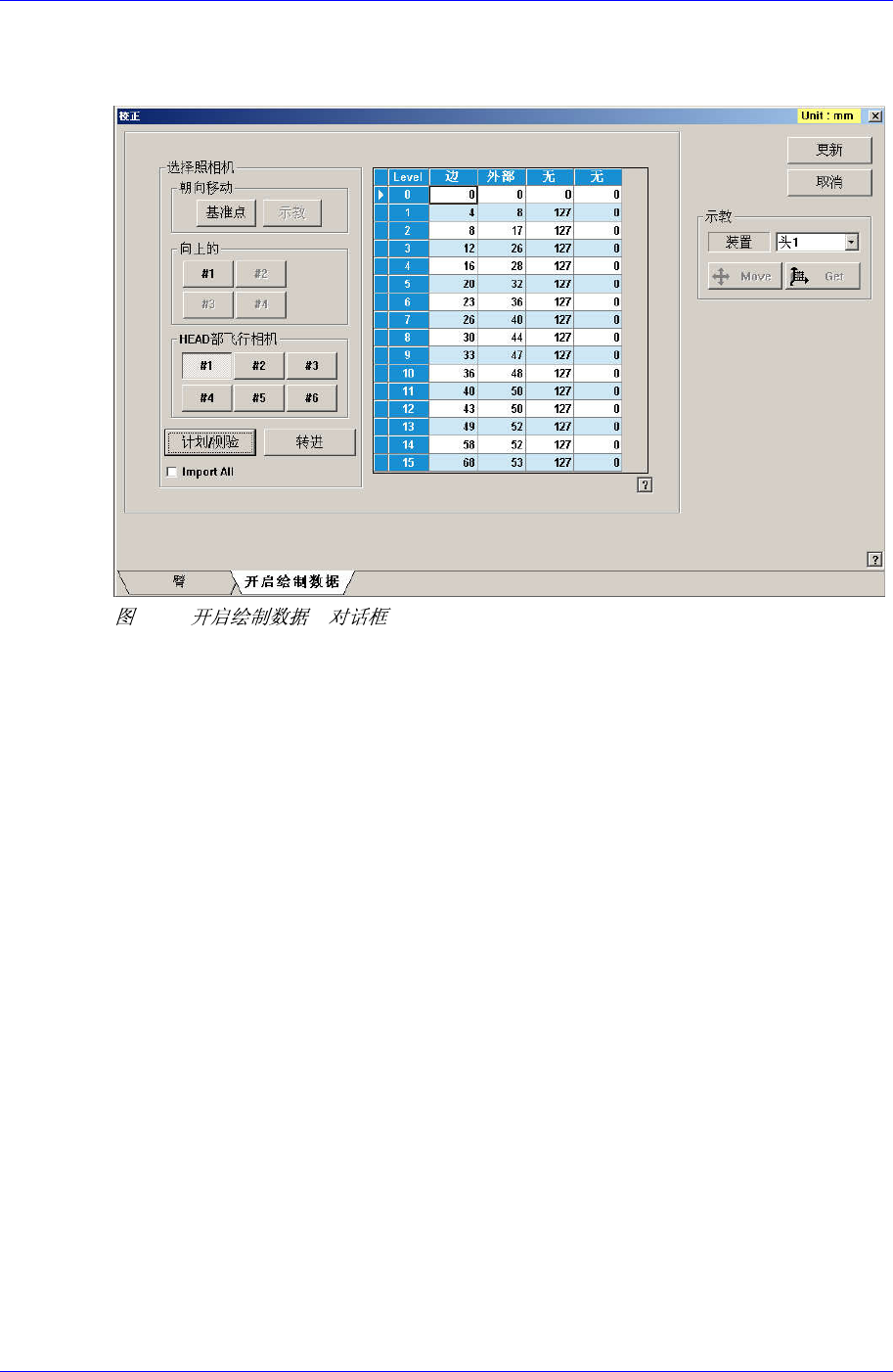

Calibration
3.13. L
用于调节照明亮度。
ight Mapping
3-5. “ ”
<摄像机选择> 领域
选择Camera。 Head Move, Upward, Head Fly 摄象机中选择一个。
<发光平面> 领域
指定照明 Level别亮度。
<Level> 列
表示照明的16阶段。
<Level 1> 列
Fiducial, Teaching Camera时: Outer 照明输入成256 阶段值。 (Head
Move摄象机)
Upward Camera时: Side 照明输入成4096阶段值。
Head Fly Camera时: Side 照明输入成256阶段值。
<Level 2> 列
Fiducial, Teaching Camera时: Inner 照明输入成256阶段值。 (Head Move
摄象机)
Upward Camera时: Outer照明输入成4096阶段值。.
Head Fly Camera时: Outer照明输入成256阶段值。
er照明输入成256阶段值。
<Level 3> 列
Upward Camera时: Inner照明输入成4096阶段值。
Head Fly Camera时: Inn
<Level 4>列
3-53
Samsung Component Placer SM321 Service Manual
阶段值。
<绘图 / 测试> 按钮
对
Upward Camera时： Back照明输入成4096阶段值。
Head Fly Camera时: Back照明输入成256
Light Level自动执行 Test 或Mapping。
<1. 搜索区域> 领域
嘴指定要确认照明亮度的领域。领域最多可指定4个，同时指定
领域。
一共有4个检验领域， Area1 ~ Area4与此相应。
[校正用吸嘴底面形象]
Test Area1 = Search Area(A) – Excluded Area (B + C)
Test Area2 = Search Area(B) – Excluded Area (C)
Test Area3 = Search Area(C)
Test Area4 = Test Area1 + Test Area2 + Test Area3
4 Area1 ~ Area3属于该领域。
在检验用吸
Search领域和 Excluded 领域。 即圆形指定
C
B
A
B
A
3-54
Calibration
[Fix Camera用校正喷嘴底面形象]
Test Area1 = Search Area(A) – Excluded Area (B)
Test Area2 = Search Area(B)
Test Area3 = Test Area1 + Test Area2
<No> 列
表示Test Area的一连序号。
<Pos X> 列
表示领域中心的 X 坐标。
<Pos Y> 列
表示领域中心的 Y 坐标。
<Size X> 列
表示领域的X方向大小。
<Size Y> 列
表示领域的Y方向大小。
<Type>列
指定领域的形态。
CIRCLE: 圆形领域
RECT: 四角形领域.
NONE: 不指定领域.
Mapping的 Camera。 已激化的Camera可同时
指定。
<3. 工具箱> 领域
执行Test 或 Mapping的准备作业。
<准备测试/绘图> 按钮
吸附在磁头的所有吸嘴返还到相应的 ANC槽。 之前在 ANC 11, 13号
槽配置 Upward(Fix)和Head Fly用检验用吸嘴。 完成作业， 点击 <绘
图> 领域的 <开始>按钮和 <测试>按钮。
<4. 搜索区域> 领域
点击所要执行Mapping 的照明相应的按钮，对各相应照明16阶段照明标准
别设定检验领域(Area1~4), 再决定对检验领域各像素的照明亮度值设为平
均还是最大值。
<2.摄像> 领域
选择执行照明亮度 Test 或
3-55
