Samsung Component Placer SM321 Service Manual
NO. PART NO. PART NAME Q’TY TYPE REMARK
12-J J7458002A FILTER ELEMENT 6 LF-M5-60-Z-ELEMENT
12-K J6711262A MINI FITTING 6 BC-03-M5
12-L J6703039A SPEED CONTROLLER 2 SPR-Z-M3N
12-M J6711263A MINI FITTING 2 BE-04-M3
12-N J6705009A SILENCER 1 AS-5
12-O J6712016A PLUG 1 N220 1900J
13 J6713022B COIL TUBE(POLYURETHANE) 6 J6713022B
14 J7155571A TOP TIE MOUNT 1 J7155571A
4.2. Flying Vision
4.2.1. Flying Vision 替换代表事例
由于头 Flying Vision被损坏时
Fl g
为贴装微小部件,替换成其他配戴FOV的摄像机时
4.2.2. 必要工具
T Wre r Hex Wrench
4.2.3. Flying Vision 替换次序
该替换次序以Flying Vision Moduel单位替换为前提。
部冲击
yin Camera 影像输出出现异常时
nch (其他提供工具) o

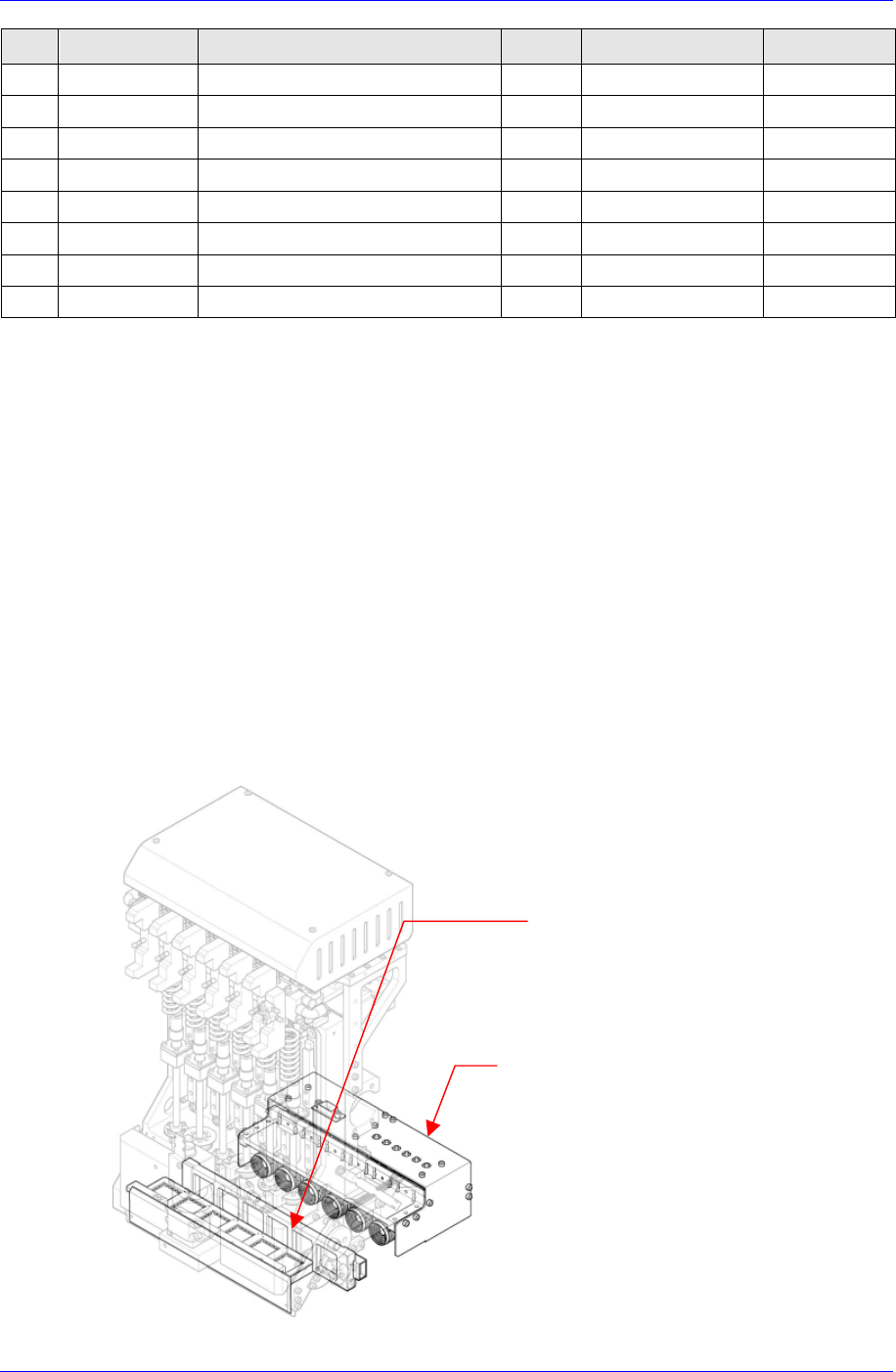

Flying Vision
Flying Camera
Outer Illumination
4-8
Head Module
1. 操作示教框,把X Frame移动到后面。
2. 请正常关闭PC后,关闭设备前面的Main Switch
Main Switch OFF
方向(逆时针方向)
4-9
Samsung Component Placer SM321 Service Manual
3. Flying Vision分离出Flying Camera Signal Cable Connector(6EA) 。除去 Signal
Cable时容易破损,因此多加注意,另请留意1~6Cable顺序。
Flying Camera Signal Cable
4. Head Ass’yFlying Vision模块时,请使用扳手逆时针方向解开下图所示的
4个螺丝钉。
(SM21-VIS018)
J9083160A
D-Sub Connector
螺丝钉 (M3)
固定pin
4-10
