Head Module

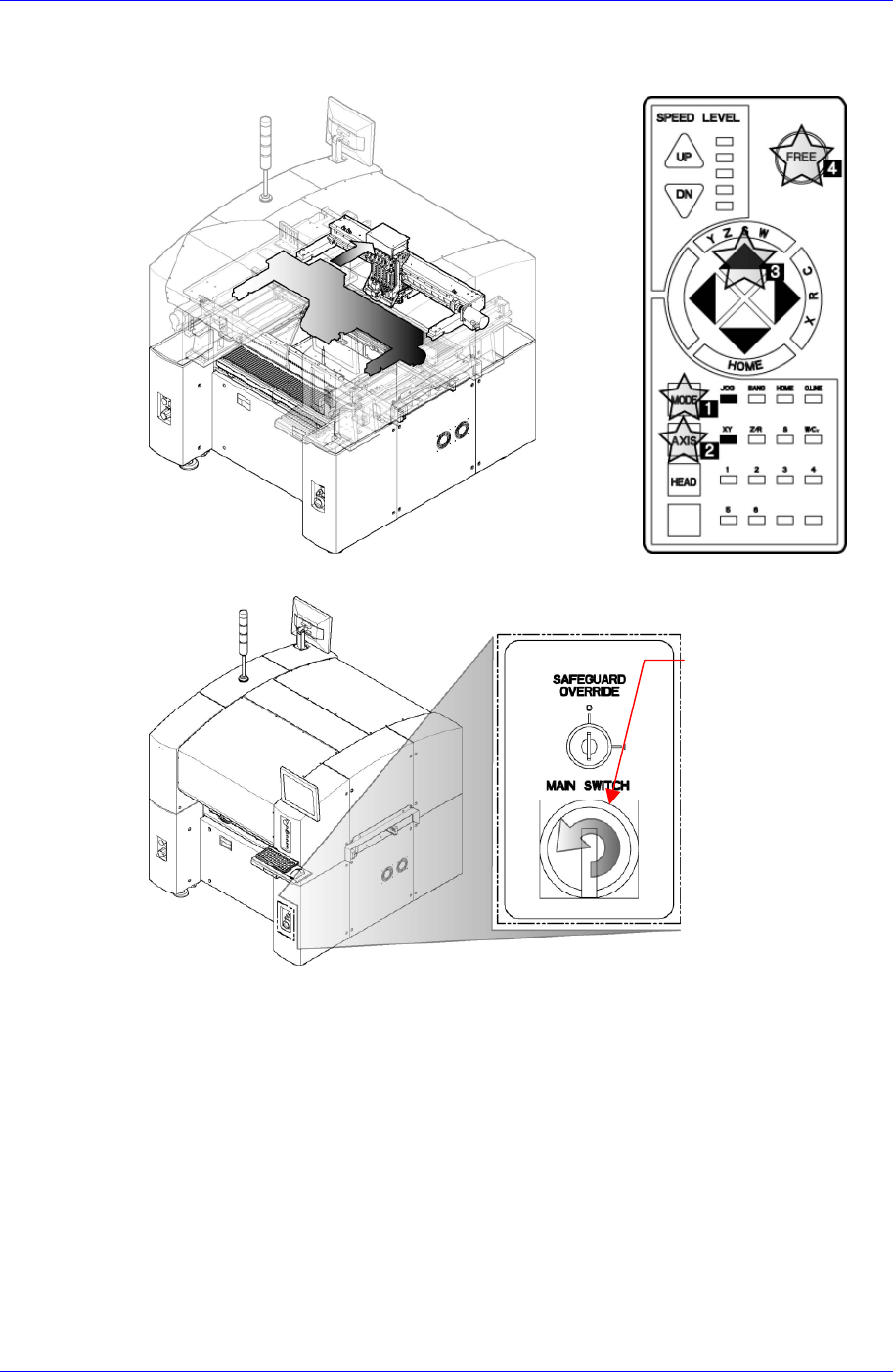

1. 操作示教框，把X Frame移动到后面。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
Main Switch的 OFF
方向(逆时针方向)
4-9
Samsung Component Placer SM321 Service Manual
3. 从Flying Vision分离出Flying Camera Signal Cable Connector(6EA) 。除去 Signal
Cable时容易破损，因此多加注意，另请留意1~6号Cable顺序。
Flying Camera Signal Cable
4. 从Head Ass’y拆卸Flying Vision模块时，请使用扳手逆时针方向解开下图所示的
4个螺丝钉。
(SM21-VIS018)
J9083160A
D-Sub Connector
螺丝钉 (M3)
固定pin
4-10
Head Module
定螺丝，从Flying Viison分离出D-Sub C5. 解开两个固 onnector。
Flying Vision 替换时, 如果不关闭电源除去 Flying Camera
的 D-Sub Connector，会损伤 Flying Vision 及 Vision bor
d。
6. 请按照拆卸的逆序，组装新品Flying Vision程序。组装时首先把两个固定p
准头部本体螺丝孔后拧紧螺丝。
in对
&
)” 成其他配戴FOV的摄像机时，请务必在校
9. 请执行Fly camera offset calibration 。详细事项请参照 “3.7 Fly Camera & Head
Spline Offset Calibration (3-20 )”。
10. 请执行Nozzle Check 设置。详细事项请参照“3.12 Nozzle Check ( 3-45 )”。
11. 请执行Lignt Mapping。详细事项请参照 “3.13 Light Mapping (3-53 )”。
12. 完成校正后，为确认是否正常贴装部件，请执行测试。
7. 打开设备前面的Main Switch，启动PC。
8. 请执行Fly camera scale calibration。详细事项请参照 “3.6 Fly Camera Scale
Rotation Calibration (3-17 。替换
正之前选择所要替换的摄像机FOV。
