Head Module

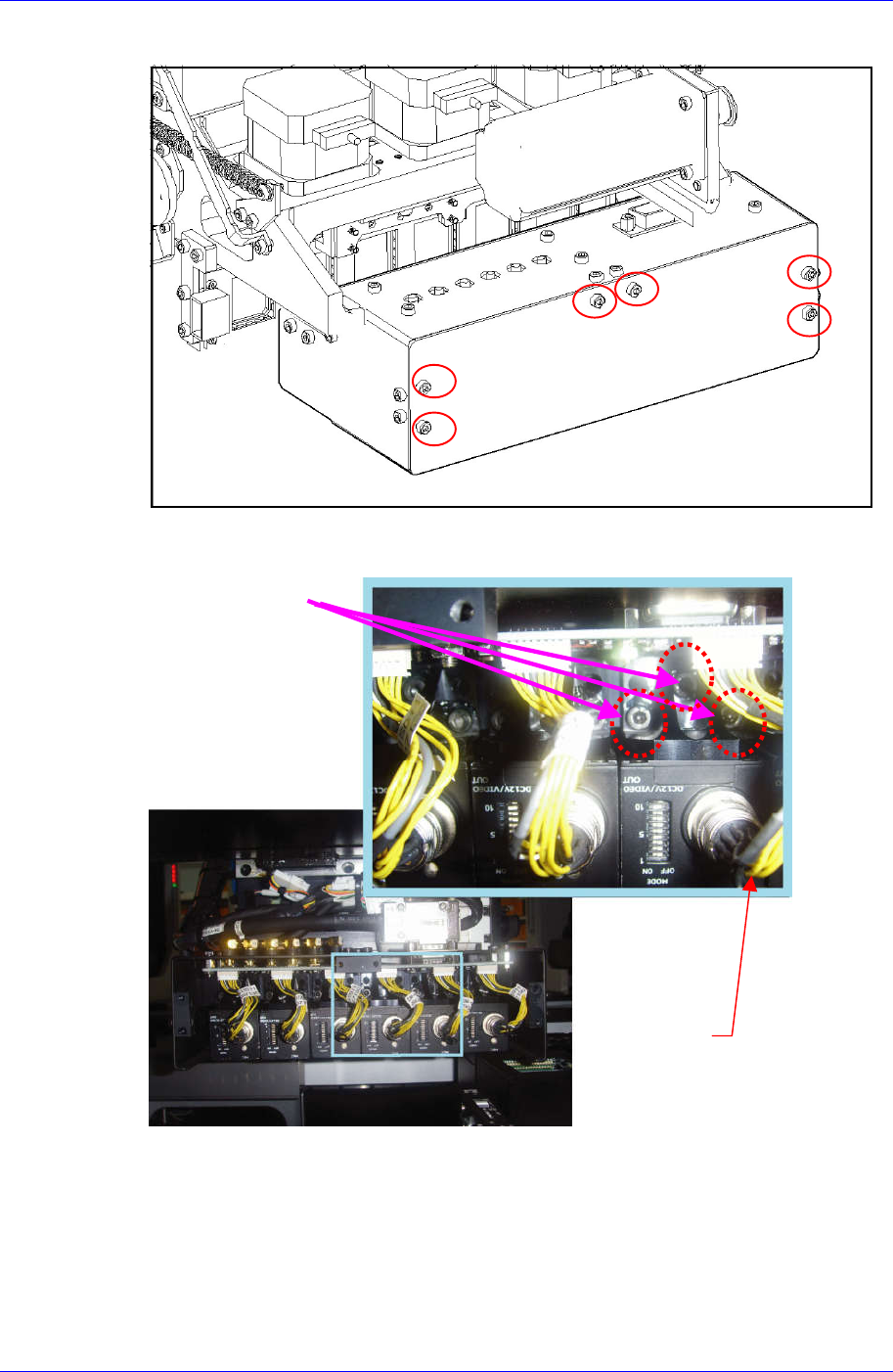

3. Flying Camera 后盖时请利用扳手除去下图所示的1号固定螺丝(M3-6个)。
4. 从Flying Vision分离出所要替换的摄像机时，请利用扳手除去如下固定摄像机
的固定螺丝(M3-3个)后，再分离直接连接在摄像机的数据传输电缆。
数据传
输电缆
固定螺丝
5. 替换摄像机后在未拧紧固定摄像机的固定螺丝(M3-3个)的状态下进行组装，连
接数据传输电缆。但需要记录摄像机的gain等设定，按照同样的设定替换摄像
机。
6. 打开设备前面的Main Switch，启动PC。
7. 请在替换的摄像机头部上贴装Calibration Tool (CNT20)。
4-13
Samsung Component Placer SM321 Service Manual
1
2
选 择 替 换 的 摄 像 机
相应的头部
4
3
选择CNT20
5
8. 为了把Calibration Tool移动到Align高度，请执行如下过程。
“Parts” 对话框中选择任意部件(1005)后点击<Edit>按钮，执行“Part Editor”
对话框。
4-14
Head Module
1
2
3
4
点击<Move> 按钮后, 再点击<Prepare Aligne Test>按钮。
5
4-15
